THEMA:

Hallo,
und wieder das gleiche Dilemma mit den Wölbklappenaussschlägen...
nachdem ich es wie hier modellflug.aeolus.ch/tech/jeti-model/grundvorgehen/ beschrieben die vollen Wege mit dem Seitenregler P 6 auf beiden Seiten habe ( Limit und Weg 150%, Mittelstellung 0%.), habe ich nun die Geber P6 in der Funktionszuweiseung wieder gelöscht und dann unter Butterfly den neuen Geber P4 (linker Knüppel) eingegeben. und siehe da: da gibt es dann nicht mehr den vollen weg, auch wenn man unter "Quer-/flap Einstellung auf 200% geht. Wenn man die Funktionskurve wie von Harald beschrieben ändert, kann man noch auf 125%, das war es dann aber:
unter den Servomonitor kann man dann sehen: Knüppel oben= 113%, zieht man dann nach unten butterfly geht der Wert auf -150.
Also ich habe damit immer noch ein Probem und hoffe auf Hilfe hier, da ich es einfach mal verstehen möchte und den vollen Weg +150/-150 (bzw. 0,75ys/2250ys) hinbekommen möchte. Warum geht das nicht`? Ich ändere doch nur P6 in P4...??

DAnke schon mal
Martin

Hallo,
ich versuchs noch mal hier, da ich von Heizkoffer die Überkreuzanlenkung drinne habe und ich den vollen Weg auf dem Knüppel benötige.
Wer kann hier helfen?

Ach so: ich verwende KST X10, die laufen mit P6 (Drehregler an der Seite) den vollen Weg von 0,750 - 2250ys

Hallo,
leider keine Antwort bisher. Bisher habe ich keine Möglichkeit gefunden. auf dem WK-Knüppel die +-150% zu erreichen. Bin ich da der einzige, der dieses Problem hat, oder braucht sonst keiner den vollen Weg?
Ich habe alle Anlenkungen so umgebaut, dass ich die 150% brauche um den vollen Weg zu bekommen. Drehpoti funktioniert, Knüppel nicht. Ich verstehs einfach nicht. ich habe 150% z.B. von Knüppellage "oben" bis zur Mitte, das war es. .Ich bräuchte noch den -150% Weg von Knüppelmitte bis "unten".
Wenn ich das mal habe, dann dreh ich um 10% zurück, um einen Ausschlag nach ober der WK noch zu bekommen.m

Bin um jede Hilfe dankbar.
Martin

Hallo Martin!

Butterfly ist ein Mischer der entweder positive oder negative Werte liefert, nicht beides, sprich immer nur halber Servoweg.

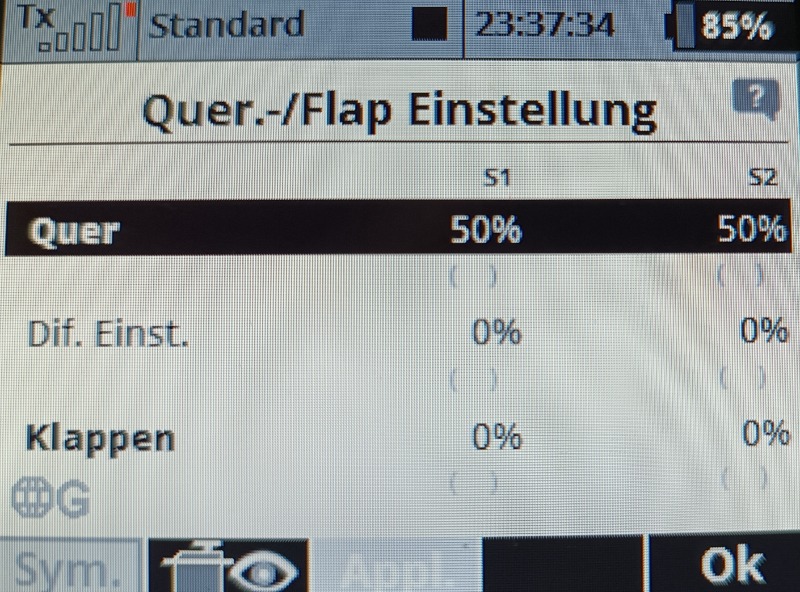

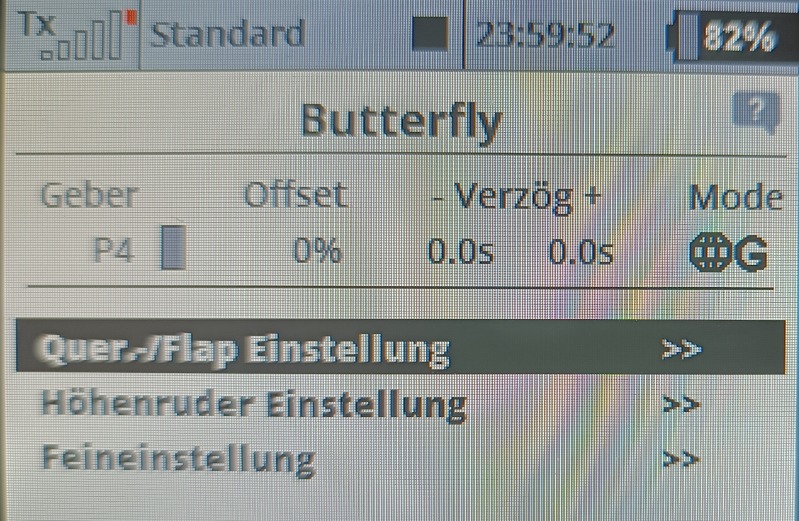

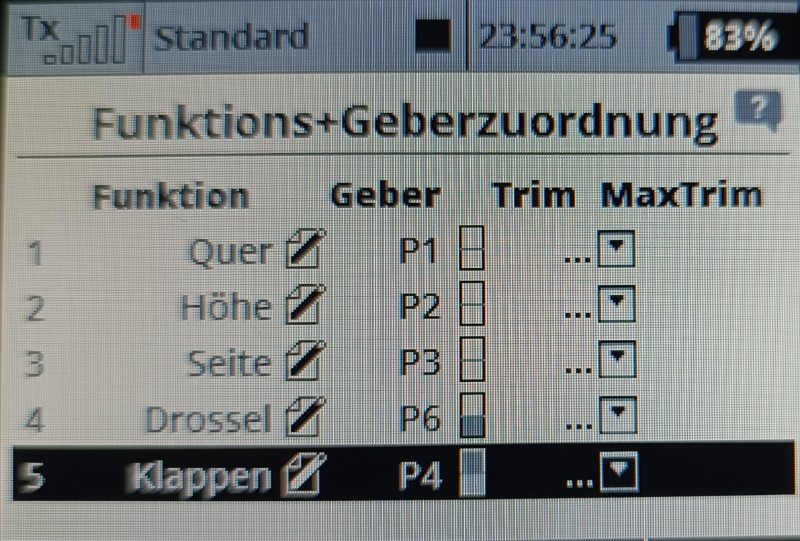

Wenn du den vollen Weg also pos und neg. brauchst, würde ich den WKs direkt P4 mit Einstellung Prop und Mitte (-100 bis +100) zuweisen und im Butterfly-Mixer lediglich die QR eintragen, beispielsweise 50% und ebenfalls P4 (Einstellung nur Prop 0-100%) als Geber zuweisen. Die WKs im Butterflymischer auf 0% lassen.

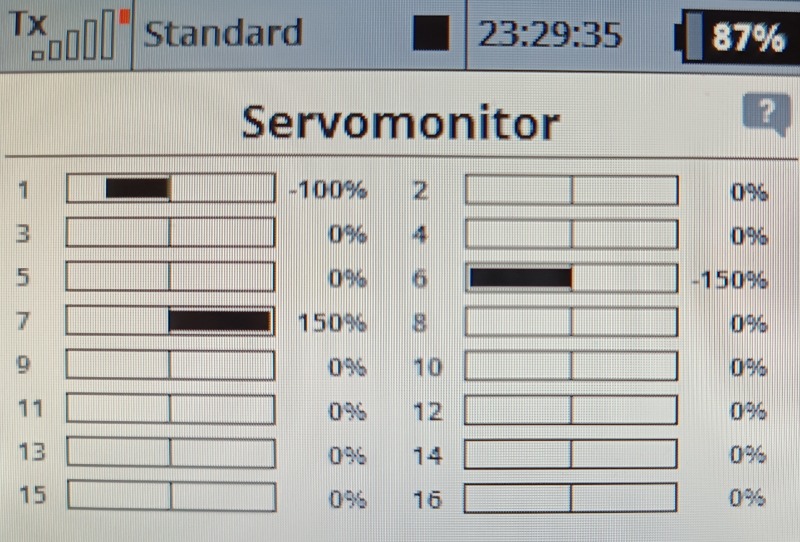

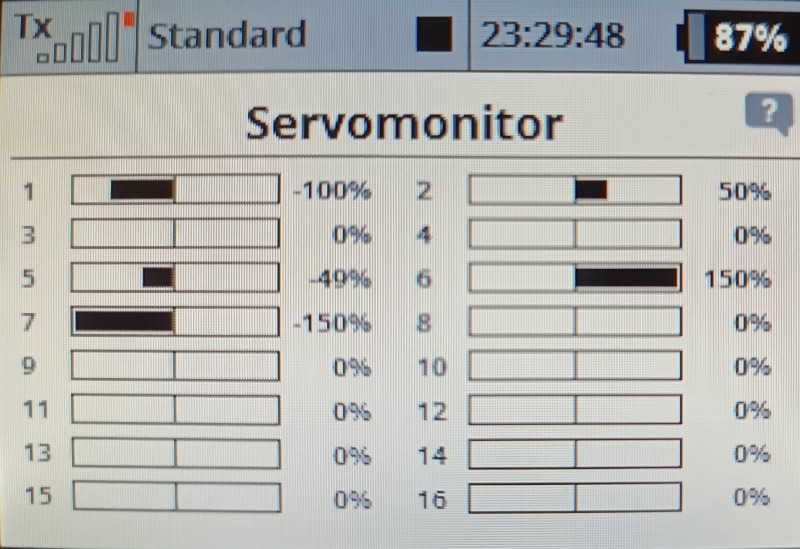

Dann hast du auf P4 bei den WKs den vollen Servoweg -150 bis +150 und bei den QR den im Butterflymenü eingestellten Ausschlag und kannst die HR-Beimischung des BF-Menüs nutzen.









K2 und K5 sind die QR, K6 und K7 die WKs.

Nicolas schrieb:

Hallo Martin!

Butterfly ist ein Mischer der entweder positive oder negative Werte liefert, nicht beides, sprich immer nur halber Servoweg.

Vielen Dank!!!!!!! Warum steht das nirgends....? Das ist mal die Erklärung, die ich brauchte. Dann verstehe ich auch warum die Leute immer über diese abnorme MIttenstellungsverschiebung gehen von 150% und mehr.
weitergedacht: bin ich wirklich der ersste, der hier so massive Probleme hatte? Ich frage mich, wie das diue LDS Einbauer oder in meinem Fall die Anlenkung von Thorsten R. (Heizkoffer) einbauen und da braucht mal definitiv den vollen Weg, wenn man die Vorteile ausspielen will.

Danke bnoch mal mein guzter Nicolas :)
Ich werde es mal so versuchen, wie du beschriben hast und berichte dann hier.
LG Martin

Hallo,
so nun hat es geklappt und auch die 2 anderen Varianten funktionieren jetzt. hätte man das mal vorher jemand gesagt...
Fazit: Butterfly-Funktion mit +-150% funktioniert:
- 1.Variante "Nicolas" über aufteilen der Funktionen (gleiches müsste dann auch über freie Mischer funktionieren, oder?)
- 2.Variante: Mittelstellung aufdrehen (Mittelstellung ändern ist für mich eigentlich eine Krüke, wenn man mechanisch nicht sauber baut)
-3.Variante: über Funktionskurve den Mittelpunkt verschieben

Danke hier noch mal ins Forum!
Martin
