Elektronische Schwerpunktwaage 14 Dez 2018 11:29 #19

  • skyfreak
  • skyfreaks Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2946
  • Dank erhalten: 1445
hallo stefan

vielen dank noch mal für das nette gespräch, ich bin total angefixt und ein kollege auch :)
für mich ist die waage, bzw deine lösung mit der app am mobile perfekt.
das einzige was für mich wirklich schon fast ein killerkriterium ist ... die wlan verbindung.
daheim im netzwerk kein thema, das funktioniert ja schon wie ich meine verstanden zu haben.
aber was für mich sehr wichtig wäre, der "feldeinsatz" am platz.
handy hat man immer dabei, waage und ne powerbank finden immer noch platz im auto ... fehlt nur das netzwerk.
wenn waage und mobile per funk miteinander funktionieren würden, ohne dass ein bestehendes funknetzwerk vorort zur verfügung steht, das wäre ein echter knaller IMHO. mal eben schnell am platz beim f3k R.E.S. oder auch meiner BF2 CG und gewicht ändern und speichern zu können, das wäre obergenial.

stellst du SW files auch hier zum DL rein oder wie käme man da dran bitte? :)

lg,
guido
Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Elektronische Schwerpunktwaage 14 Dez 2018 11:59 #20

  • skyfreak
  • skyfreaks Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2946
  • Dank erhalten: 1445
vorab bitte ich schon mal um verzeihung, meine skills in dieser materie sind wirklich sehr begrenzt.

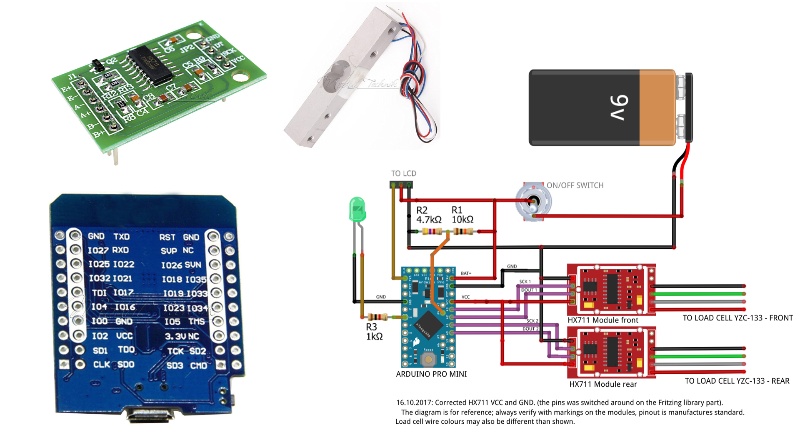

bei ebay habe ich mir jetzt mal die komponenten herausgesucht.
das board, die 2 wägezellen und 2 wäge sensoren.

dann habe ich mir den ordiginal circuit von github angeschaut. da stefans version kein display braucht, keine interne 9V zelle, schalter, und led habe ich dann versucht meine ausgewählten komponenten mal auf dem papier zu verdrahten.

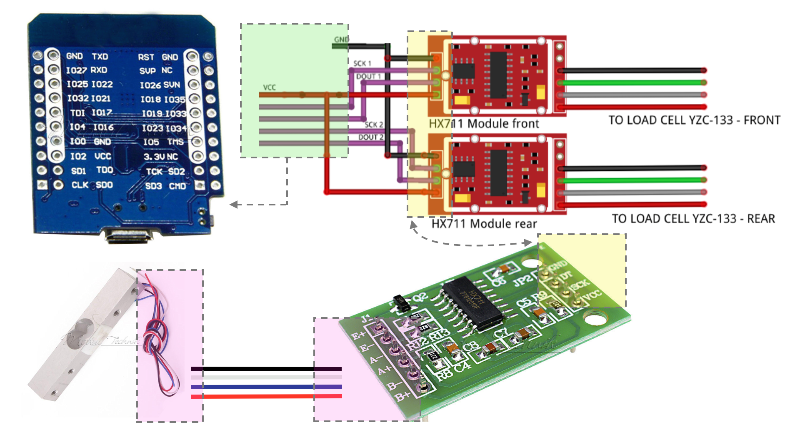

daraus ergibt sich für mich dann folgender circuit



die belegung (gelb hinterlegt 2x) scheint klar für mich
GND / Dout 1|2 / VCC 1|2 / SCK

die anderen beiden belegungen (grün und rosa )... tja da stehe ich schon an und bitte um eure / stefans hilfe.

gruss und danke,
guido
Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von skyfreak.

Elektronische Schwerpunktwaage 14 Dez 2018 13:41 #21

  • nichtgedacht
  • nichtgedachts Avatar
  • Besucher
  • Besucher

Das Ur Projekt ist ansich das von mir gepostete Projekt auf github. Das auf RCN sind alles nachbauten nach dem Projekt.

Nur weil ein kommerzielles Projekt dieser Waagen "GliderCg" ...


Hallo Stefan,

kannst Du etwas zur Software in der GliderCG sagen?

Ich habe auf Nachfrage bei denen zwar den Type des fest eingebauten Displays erfahren, aber sonst keine weiteren Infos erhalten. Ich könnte also den Arduino Nano austauschen und so die volle Kontrolle mitsamt der Möglichkeit zur Kalibrierung erlangen, aber die tatsächlich von GliderCG verwendete Software bleibt mir unzugänglich.

Evtl. ist das aber ein Verstoß gegen eine Opensource Lizenz und ich könnte die Herausgabe rechtlich einfordern?

Die Druckdaten scheinen ja Deiner Version wie ein Ei dem anderen zu gleichen und die Hardware der Elektronik scheint auch gleich zu sein.

Gruß
Dieter

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Elektronische Schwerpunktwaage 14 Dez 2018 14:07 #22

  • Stefan F3k
  • Stefan F3ks Avatar Autor
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 389
  • Dank erhalten: 118

Das Ur Projekt ist ansich das von mir gepostete Projekt auf github. Das auf RCN sind alles nachbauten nach dem Projekt.

Nur weil ein kommerzielles Projekt dieser Waagen "GliderCg" ...


Hallo Stefan,

kannst Du etwas zur Software in der GliderCG sagen?

Ich habe auf Nachfrage bei denen zwar den Type des fest eingebauten Displays erfahren, aber sonst keine weiteren Infos erhalten. Ich könnte also den Arduino Nano austauschen und so die volle Kontrolle mitsamt der Möglichkeit zur Kalibrierung erlangen, aber die tatsächlich von GliderCG verwendete Software bleibt mir unzugänglich.

Evtl. ist das aber ein Verstoß gegen eine Opensource Lizenz und ich könnte die Herausgabe rechtlich einfordern?

Die Druckdaten scheinen ja Deiner Version wie ein Ei dem anderen zu gleichen und die Hardware der Elektronik scheint auch gleich zu sein.

Gruß
Dieter


Nein, kann ich nicht habe den Source nie gesehen. Du kannst auch den Arduino Nano einfach neu Flashen dann verlierst du halt die Original Firmware. Ich kann mir aber nicht vorstellen das hier der GliderCG und den ganzen verkauften Clonen (GliderCG selbst ist ja schon ein Clone(?)). Sich die Software auch nur ansatzweise von der im Github unterscheidet. Vielleicht haben sie noch ein Logo eingebaut oder sowas aber das wird es dann auch schon gewesen sein.

Für das verwendet Display haben sie glaube ich die Mod Version verwenden müssen aber die gibt es halt auch auf Github... Ich mag das auch gar nicht schlecht reden aber sag es halt wie ich es sehe.

Jetzt zu deinem Verstoß naja OpenSource != OpenSource da muss man sich schon die verwendete Lizenz ansehen und die Original Version und auch das Mod (Übrigens hier zu finden jetzt hab ich es eh schon so oft gesagt github.com/aaromalila/CG-scale-mod) stehen unter MIT License.

Ich bin zwar auch kein Experte was die ganzen Lizenzierungen angeht aber mein Verständnis der MIT License ist das sie keinen Code herausgeben müssen selbst wenn sie angepasst haben oder verwenden. Wäre anders wenn die Waage unter GPL wäre.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Stefan F3k.

Elektronische Schwerpunktwaage 17 Dez 2018 18:44 #23

  • skyfreak
  • skyfreaks Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2946
  • Dank erhalten: 1445
hallo stefan
hallo community

also ich habe heute mal bei allen meinen modellen die ich mit der waage gerne auswiegen möchte die rümpfbreite und flächentiefe ausgemessen.

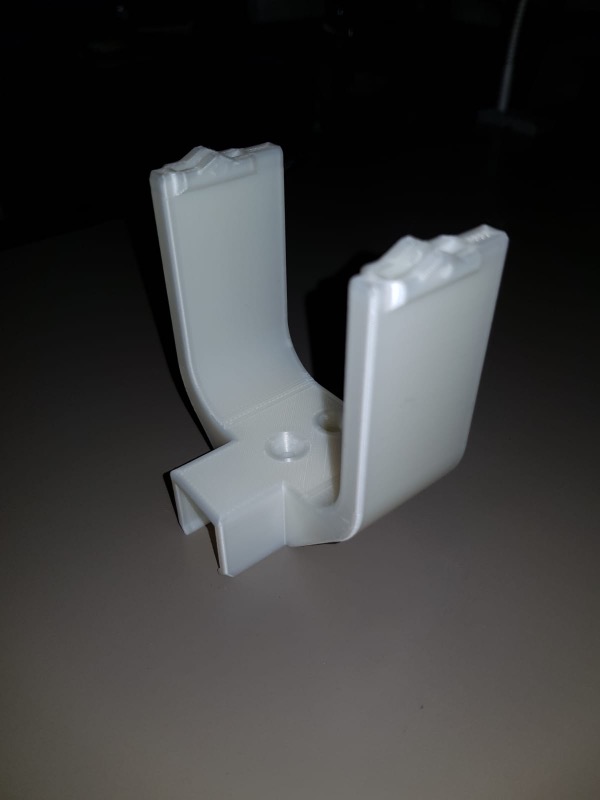

das erste druckteil ist auch mal als test gedruckt.



ich glaube da muss ich noch mal hand am CAD anlegen, ein wenig breiter dürfte es schon sein selbst für die segler.

grüsse,
guido
Fliegergruss
GUIDO



_________________________________________________________
Too many dicks on the dance floor.
Too many dicks!​


Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Elektronische Schwerpunktwaage 17 Dez 2018 23:23 #24

  • ***EX
  • ***EXs Avatar
  • Offline
  • Benutzer ist gesperrt
  • Benutzer ist gesperrt
  • Beiträge: 4974
  • Dank erhalten: 2409
Für jeden Hochdecker oder Segler als Schulterdecker braucht man zum Vermessen folgendes
und das geht überall, selbst am Berg, ohne Wlan und Strom. Die Schwerpunktwaage kostet keine 20 Cent!:lol:

Anhang wurde nicht gefunden.


Sorry der Rest ist reine Technikverliebtheit.
Ich messe dir neben dem Schwerpunkt auch deine EWD auch noch ein,
Mfg Harald
