Hallo Kriz,
mit welchem Programm hast Du das Bild erstellt?
Wenn es was übliches ist, wäre evtl. auch die Datei eine sinnvolle Möglichkeit, könnte man doch gleich Ergänzungen einzeichen...
Eine habe ich schon, Funktionen können ja ihre Informationen auch aus anderen Quellen beziehen, die da sind:
Log. Schalter
Bewegungssensoren
Sequenzer
PPM Eingänge
Digitaltrimmung
Telemetriegeber
LUA-Apps
Funktionen
Servo-Kanäle
Flugphasen
Stoppuhren

Ingmar

Schau mal hier
support.jetimodel.cz/en/DC-amp-DS-1/The-...sformation-function/

Lg
Philip

Hallo Philip,
sehr schön, vielen Dank für den Link, dass wird hilfreich sein!

Ingmar

Hi Philip, auch eine interessante Darstellung! Was mir bei den verfügbaren Infos bisher gefehlt hat waren ein paar Details, über die ich beim Programmieren von Zeit-zu-Zeit gestolpert bin:

- Die eingebauten "Fertigfunktionen" wie z.B. Querruderdifferenzierung wirken sich nicht auf die freien Mischer aus, weil sie in der Signalkette erst danach kommen
- Den "Trim" kann man in den Mischern berücksichtigen, nicht jedoch den "Flight Mode Trim". Der kommt immer erst am Ende der Signalkette

Ich denke jede Darstellung hat da einen unterschiedlichen Schwerpunkt und Nutzen. Ich möchte damit nicht den heiligen Gral entwickeln und andere Darstellungen obsolet machen. Ich möchte sie vielmehr ergänzen.

IG-Modellbau schrieb:

... mit welchem Programm hast Du das Bild erstellt? ...
... Funktionen können ja ihre Informationen auch aus anderen Quellen beziehen...

Hallo Ingmar. Gepinselt ist das Ganze völlig unprofessionell in LibreOffice. Die Orignaldatei möchte ich aber nicht herausgeben, da mir aktuell nicht klar ist welche (Meta-)informationen da noch drin stecken. Ich hoffe du verstehst das.

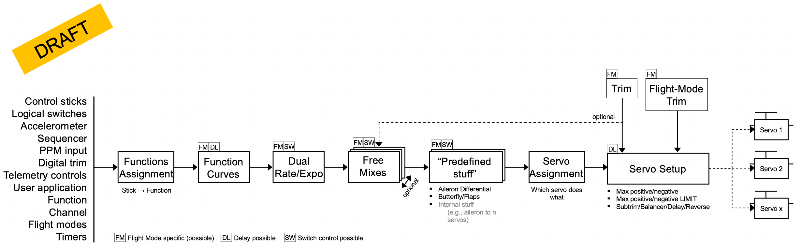

Danke für den super Hinweis, habe ich gleich mal ergänzt. Hier das Update:

Hallo Kriz

schaut soweit gut aus, halt in einer anderen Granularität wie bei Jeti.
Was ich allerdings umbenennen würde, ist der letzte Punkt "Servo Setup".
Dieser sollte besser wie bei Jeti "Generating Servo outputs" heißen.
Jeti schreibt dazu: "This procedure is in the end applied for each servo after carrying out all the above mentioned operations. On the procedure input the resulting values of corresponding mixes are added to the value of the relevant function (both free and specific mixes - butterfly or delta/elevon). The final servo positions are sent directly to the receiver. "

Den Begriff "Servo Setup" würde ich unten in die Liste mit aufnehmen also Überpunkt zu "Max pos / neg" und Limit.
Was hier fehlt ist "Servo Center", oder ist das bei dir "Subtrim"?.

Die Free Mixes und "Predefined Stuff" sind grundsätzlich beides Mischer, die parallel verarbeitet werden. Hier könnte man evtl Predefined Mixes schreiben anstelle von Stuff.

Ansonsten hab ich keine Unstimmigkeiten zu den Diagrammen von Jeti entdecken können.

LG
Philip
