THEMA:

Hallo zusammen,

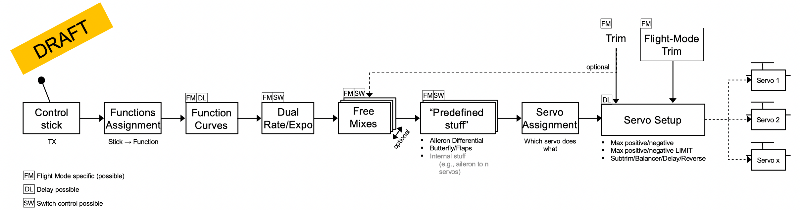

würde gerne den Entwurf einer vereinfacht dargestellten Signal-Wirkkette im Jeti Sender zur Diskussion stellen. Ziel ist es etwaige Fehler im Bild zu finden, zu korrigieren und letztendlich damit bei der Programmierung besser verstehen zu können, warum das eine auf das andere wirkt - oder eben nicht. Vielleicht gibt es sowas ja auch schon, dann gerne auch um einen Hinweis und ich ziehe das hier zurück.Feedback und Korrekturen sind demgemäß herzlich willkommen:




P.S. Auslöser war übrigens, dass ich vor längerer Zeit mal darüber gestolpert bin, dass meine mit den QR mitgenommenen Wölbklappen nicht mit-differenziert wurden. Mit Blick auf das Bild war mir dann klar warum und die Lösung ebenfalls zur Hand. Die Differenzierung einfach über einen freien Mischer AIL-AIL gemacht, statt über das Menu, und mit dem Mischer AIL-FLAP gekoppelt. Fertig

Leider wird das Bild beim Einbetten hier bis zur Unleserlichkeit reduziert. Hat jemand einen Tipp wie ich es in voller Auflösung hochladen kann? Das Original ist gestochen scharf und hat gerade mal 53KB ...

Hallo ???,
gute Idee!
Die kleineren Texte sind nicht lesbar, bitte lade das Bild in einer besseren Auflösung hoch.

Ups, hat sich überschnitten, als ZIP-Datei, sollte das gehen.

Ingmar

Hallo Kriz,

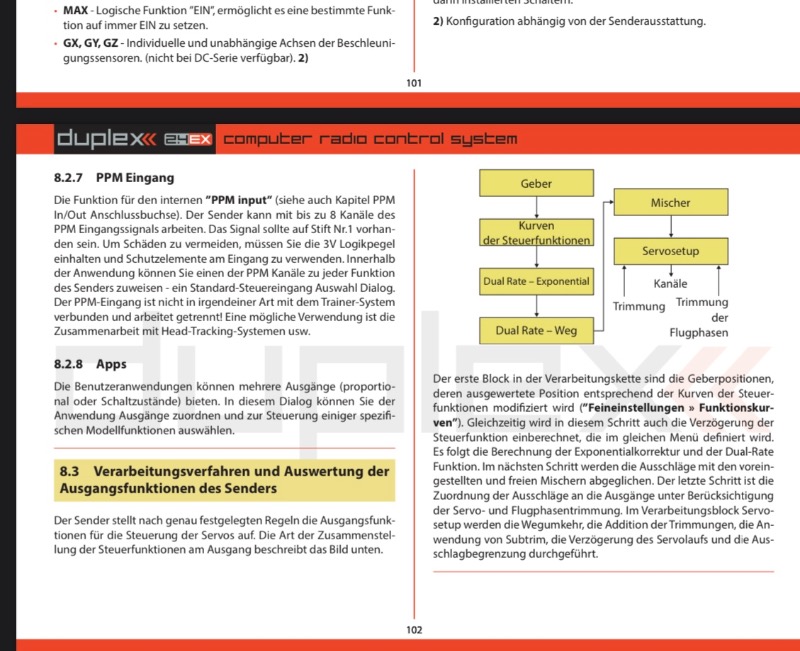

auf der letzten Seite der großen Sender Beschreibung findest du die Signalkette von Jeti veranschaulicht dargestellt.

Gruß Bernd

Hallo Bernd,
die von Jeti ist aber sehr rudimentär, er will die wohl deutlich genauer machen.
Und wenn wir mithelfen, könnte sie das auch werden.

Ingmar

Hallo Bernd und Ingmar,

danke erst mal für das erste Feedback Die Darstellung im Manual kannte ich tatsächlich schon, war mir aber ein bisschen "zu kurz gesprungen". Trotzdem danke für den Hinweis. Ist für alle, die nicht so tief graben wollen, sicher hilfreich und leichter verständlich.

Habe jetzt das Bild in deutlich größerer Auflösung hinzugefügt (hat überhaupt nichts gebracht) und als .zip. Muss man dann halt erst mal runterladen und entpacken. Nicht ganz praktisch, aber was soll's.

Beste Grüße,
Kriz
