THEMA:

Hallo zusammen,

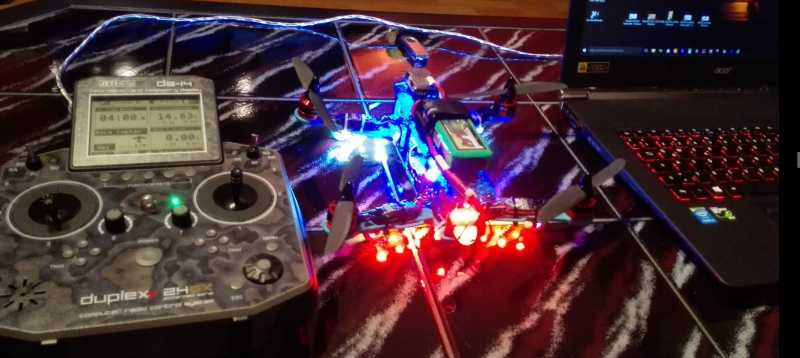

hab mir am Cyber Freitag ein kleines Spielzeug gegönnt und einen von drei Unisens-E eingebaut die ich noch rumliegen habe.

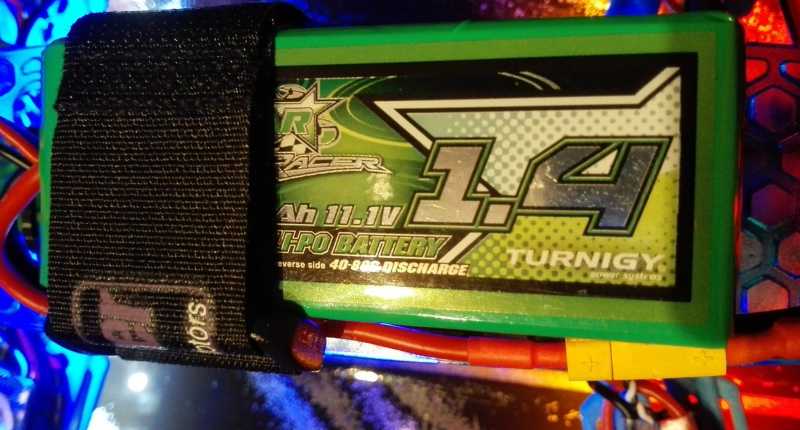

Der Racer wird mit 3s 1400mAh mit 40-80C betrieben !

Nun meine Frage:

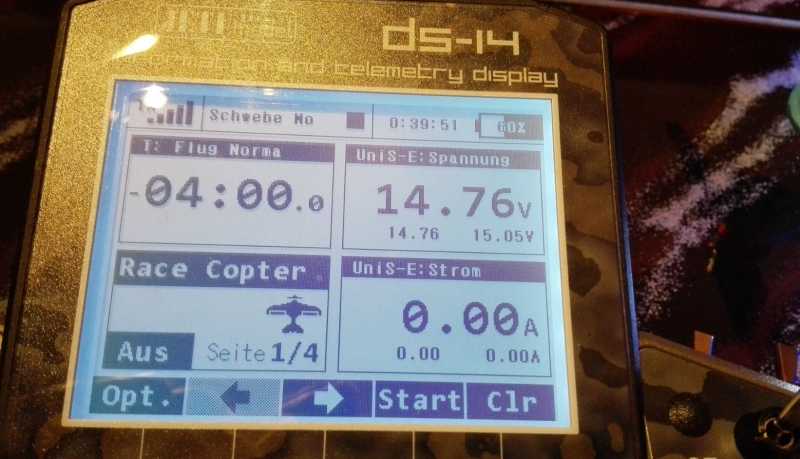

Mein Unisens zeigt mir 14,78 Volt Spannung an !
Wenn ich 800 mAh raus geflogen hab, zeigt das Unisens-E immer noch über 12 Volt an obwohl nur noch 11,0 Volt drin sind.

Ob die Kapazität die ich rein Lade identisch ist, muss ich erst bei den nächsten Flügen vergleichen.

Kann ja zu Not den Alarm der Spannung so einstellen was mir die Funke anzeigt wenn eigentlich nur noch so 11 Volt drinnen sind.

Ach ja ! Wenn ich den Lipo am Copter anstecke leuchtet die LED am Unisens ! Wenn ich die Motoren starte leuchtet sie immer noch !

Sobald ich einmal gut Gas gebe blinkt dieser !! Ist das OK ? Normal ?

Gruß Klaus

Bedeutungen der LED UniSens-E
Der UniSens-E UniSens-E hat eine rote Status LED. Nach dem Einschalten der Stromversorgung zeigt ein schnelles Blinken der LED die interne Initialisierung an. Im Betrieb gibt es folgende Signale:
 LED leuchtet im Ruhezustand, Zeitmessung wurde noch nicht gestartet
 LED blinkt die Zeitmessung wurde durch Überschreiten der Stromschwelle gestartet

Allerdings sind deine Spannungswerte für einen 3S merkwürdig.
Würden eher zu einem 4S passen.

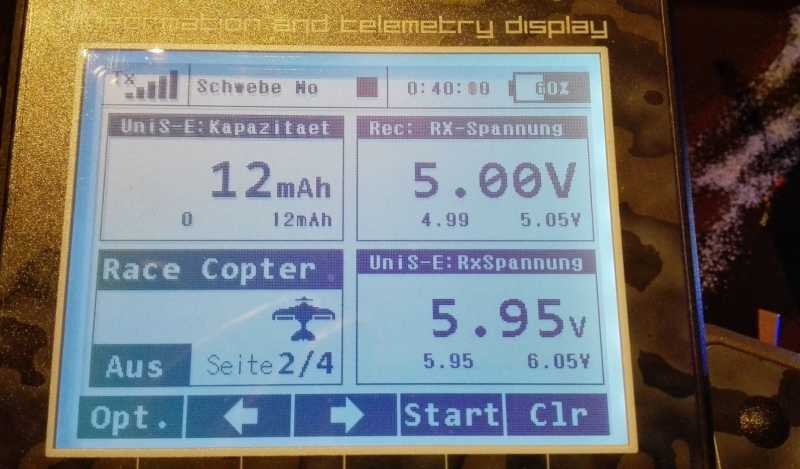

Auch bei der Anzeige der Empfänger Spannung passt was nicht.
Ich würde das Unisens E mal neu Updaten und einen Reset machen.

Eventuell die Verkabelung prüfen. Sollte das dann immer noch so sein würde ich mich mal an Stefan Merz wenden.

Hallo Klaus,

da beide vom UniSens "gemessenen" Spannungen wohl nicht stimmen, tippe ich auf einen Masseversatz, d.h. falsche Masseverbindung des Unisens. Wie hast du denn die Minusleitung / Bezugsmasse des Unisens angeschlossen?

Gruß
Henning

Hallo,
habe heute Mittwoch mit Stephan Merz telefoniert und er sagte, ich solle ihm das UniSens-E zusenden.
Da dies schon sehr komisch aussieht und normalerweise die Messungen immer sehr genau sind.
Werde die Tage das Teil aus löten und an Stephan senden.

Hi Olli und Henning,
danke für die Info´s.
Update habe ich gestern neu gemacht und es sieht immer noch so aus.

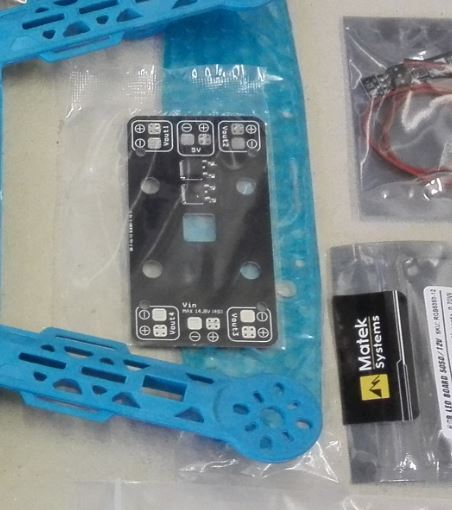

Die Minusleitung habe ich mit am 2,5 ² Minuspol am Stromverteilerboard wo auch die Leitungen für die Beleuchtung weggehen angelötet.
Bei dem Master + Eingang am Verteilerboard wurde der UniSens-E und die +Leitungen für Beleuchtung angelötet.
Werde demnächst mal das andere Unisens-E verbauen.
Oder ein MUI 75.



Gruß Klaus

Hallo, habe heute mal den ersten Testflug mit dem neuen SM und der DS 16 gemacht.

Bei der Höhe stimmt aber irgendwas nicht bei mir.
Schon am Boden steht -0,9m. dann in ca. 5m sagt er minus 8 oder. weiter oben kann ich es nicht mehr abschätzen wenn er 120 m sagt.

Muss ich das kalibrieren oder so. Eingebaut ist der horizontal, ist das vielleicht ein Problem?

Danke Michi
