Hallo zusammen,

hängt vielleicht der "Hick-Hack" in diesem Thread damit zusammen, dass die Zielsetzung nicht klar ist, und ggf. auch nicht für alle dieselbe? Also
"Was wollen wir eigentlich schalten und aus welcher Spannungsversorgung?"

Bis auf meine "LED-Minimalbeschaltung" habe ich bisher nichts mit dem neuen OUTPUT-Feature gemacht, aber könnte mir auch gut vorstellen, eine kleine Platine als Digitalschalter zu layouten...

Zumindest einige Randbedingungen sind ja variabel, die für jeden anders aussehen können, mir fallen da ein:

• a) Maximaler Schaltstrom?
• b) High- oder Low-Side-Schalter?
• c) Spannungsversorgung über (+) Pin oder extern?
• d) Wenn letzteres, dann max. Versorgungsspannung?
• e) Aufbau bedrahtet oder SMD?

Ob es dann ein Hochspannungs-Röhrenverstärker+Optokoppler oder eine Briefmarke mit SMD-FET drauf wird, sieht man dann, wenn jeder weiss, was er will

Grüße
Henning

---

PS: Mir persönlich schwebt aktuell ein Winzig-Schalter für die Landelichter an meiner Hughes-500 vor, und dafür würde ich mir eine Platine layouten mit:
a) max. 1A b) Low-Side c) extern d) max. 15V e) SMD

Damit das ganze keinen Kühlkörper und nicht mehr Platz braucht als ein JR-Stecker, ist in diesem Fall ein N-Fet mit kleinem RDS-on ganz Ok, z.B.: SOT23 N-FET bei Reichelt

Hallo,
Ich muss Jochen hier Recht geben, für 98% der normalen Modellbauer ist eine Lösung in SMD Bauweise und mit FET unbrauchbar!!
SMD Bauteile ohne genügende Kenntnisse und dem entsprechenden Arbeitsplatz zu löten ist gar nicht möglich.
Für die 08/15 Modellbauer ist eine Standardlösung wenigsten auch nachbaubar = lötbar.
Die jenigen Vollblutelektroniker selber brauchen dann diesen Thread auch nicht, da sie es selber verstehen und können.
MFG Harald

So,

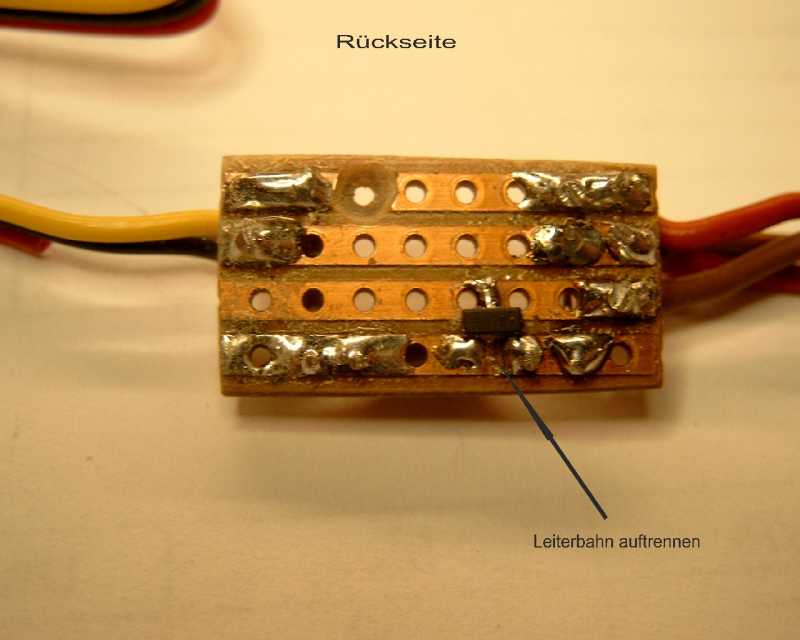

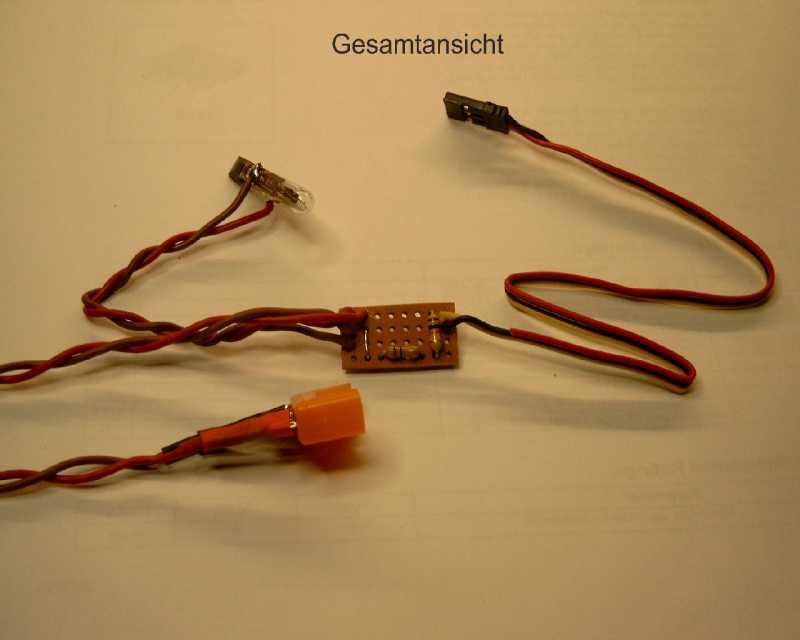

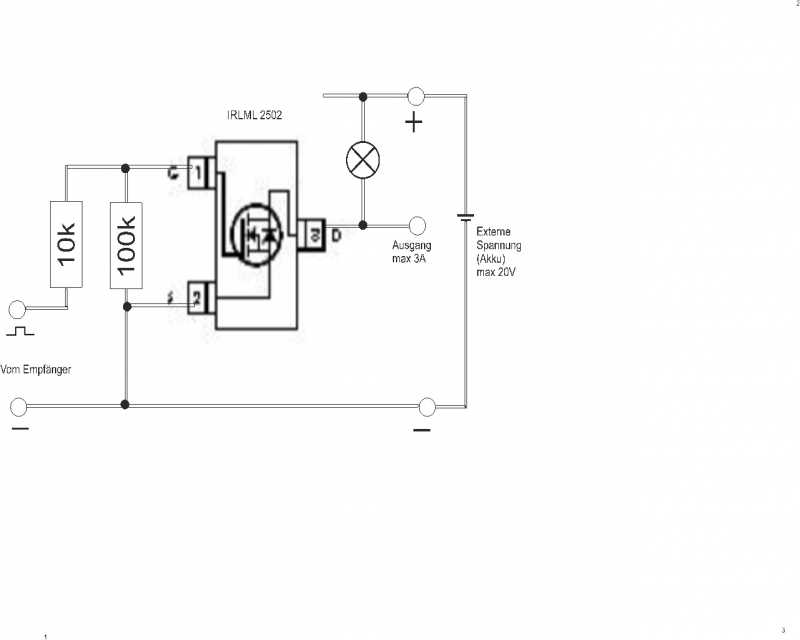

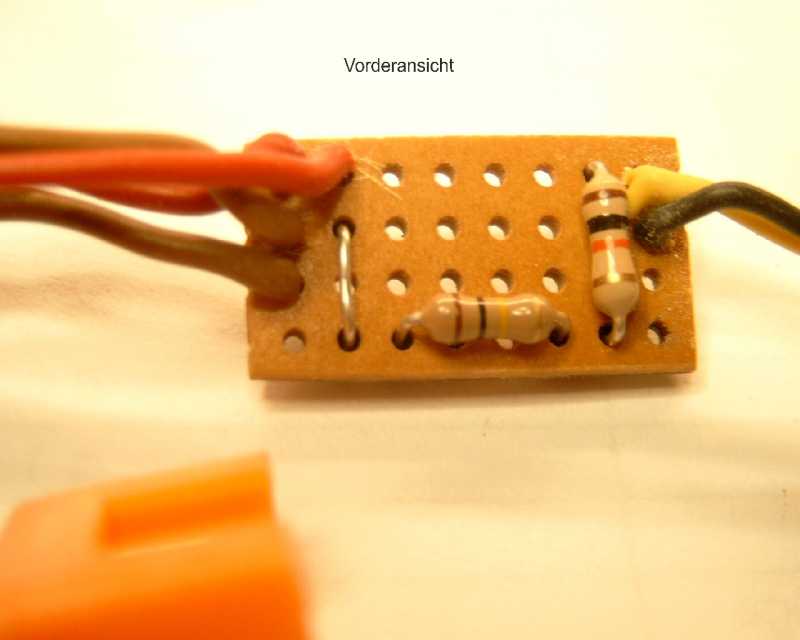

hier die versprochene Dokumentation. @Peter, wenn da noch Fragen sein sollten, bitte über PN ich habe keine Lust auf einen Neubeginn dieser endlosen Diskussionen.

Gruß

Günter

Hallo Gunter,

So einfach kan es sein, danke fur die schone bilder jetz ist alles klar.

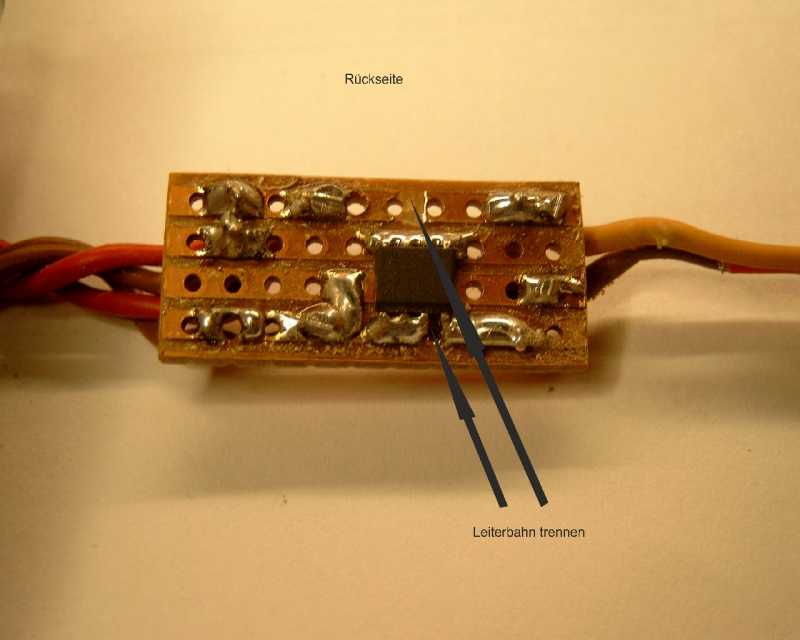

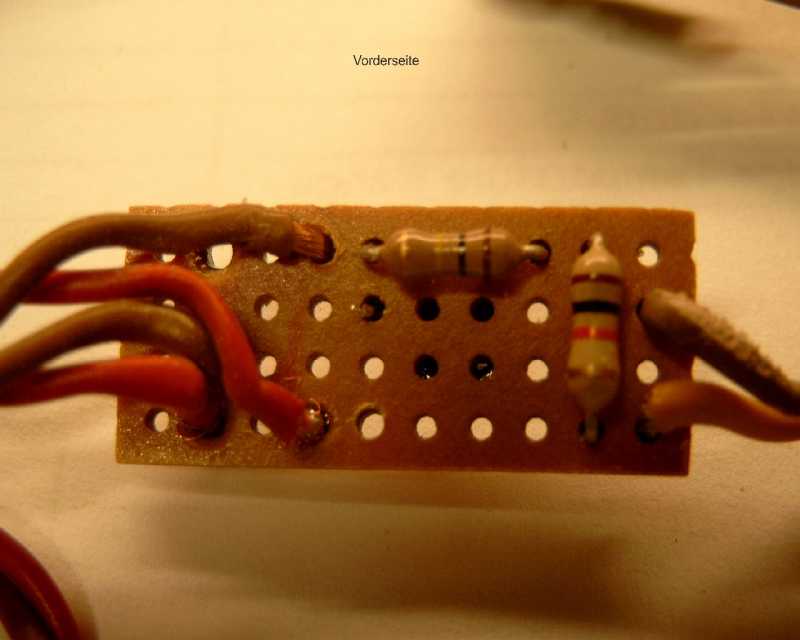

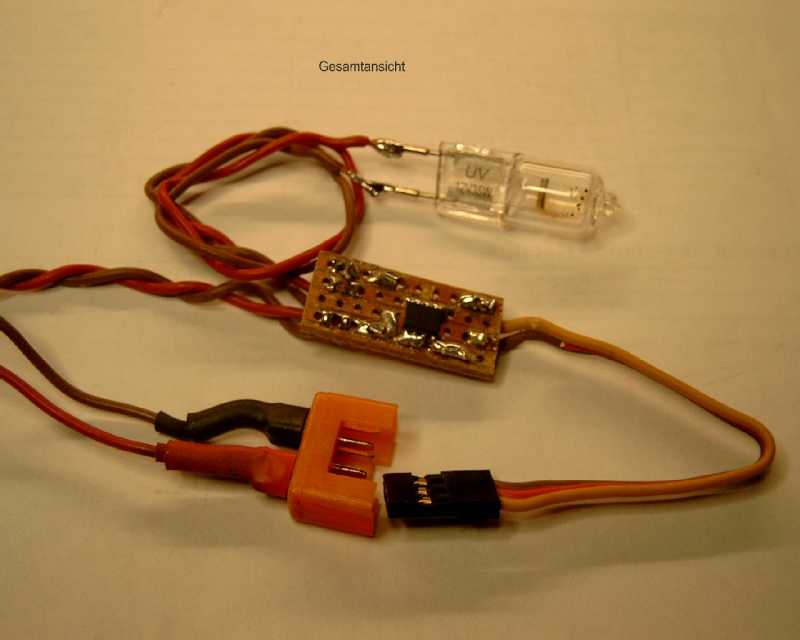

Hier noch eine Variante mit dem IRF7401 der mit max. 20V /7A verkauft wird. Bei getesteten 12V /3A bleibt der Chip eiskalt. Es geht doch nichts über einen geringen Innenwiderstand. Hier 22 Milliohm.

Gruß

Günter

Da fehlt noch die Schaltung das funktioniert irgendwie nicht
