REX 6 Kanalbelegung 19 Nov 2023 16:34 #7

  • montrealzzz
  • montrealzzzs Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 48
  • Dank erhalten: 9
Hallo Ingmar,

vielen lieben Dank für Deine Hilfe, top!
Ich habs probiert, die Zuordnung gefunden, eingestellt, funktioniert!

Im Handbuch hätte ich es nicht so einfach gefunden, weil ich gar nich wüsste wo ich schauen soll.

Für andere Forenkollegen, die vielleicht später hier reinschauen und Rat suchen:
Im Sender im Hauptmenü Modellwahl wählen, von da weiter in den Gerätemanager, dort den Empfänger wählen (muss eingeschaltet sein) und da die Funktionszuordnung anwählen.
Dann kommt man auf die Liste mit den Steckplätzen und kann jedem einzelnen Steckplatz einen beliebigen Kanal zuordnen.

Beste Grüße vom Niederrhein, der Thomas
Folgende Benutzer bedankten sich: IG-Modellbau

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von montrealzzz.

REX 6 Kanalbelegung 22 Dez 2023 20:29 #8

  • Pectoralis
  • Pectoraliss Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 20
  • Dank erhalten: 5
Hallo,

das ist ja super, das dieses Thema hier behandelt wurde, denn genau solch ein Problem habe ich mit meinem REX7 im Helibetrieb mit dem Axon.

Der Empfänger hat ja 7 Kanäle, angeschlossen ist nur an 7 (E2) die Telemetrie und an 6 (E1) das Summensignal (das zum Axon geht).

Ich habe ein Beleuchtungsmodul an Kanal 2 des Empfängers gesteckt (das ja frei ist, weil über das Summensignal an E1 die Kanäle
für den Heli an das Axon übertragen werden), unter Funktions/Geberzuordnung Funktion 7 als Beleuchtung gesetzt mit einem Geber SE beauftragt,
dann in Servozuordnung den Kanal 9 mit Beleuchtung zugeordnet.

Jetzt bin ich im Empfänger (eingeschaltet) bei Geräteübersicht in REX7 Servozuordnung gegangen und mußte feststellen, das ja da schon alle
Steckplätze des Empfängers mit Eintragungen beschrieben sind (z.B. 1 mit Gas, 2 mit Roll etc.)

Bei Steckplatz 9 ist die Beleuchtung eingetragen, ich muß diese doch aber auf Steckplatz 2 in der Servozurodnung legen, da dort mein Beleuchtungsmodul eingesteckt ist ? (ich habe ja nur 7 Steckplätze)

Aber Steckplatz 2 ist ja schon mit "Roll" beschriftet..

=> Sehe ich das richtig, das ich die ganze Steckplatzbeschriftungen bei der Servozuordnung im Empfänger löschen kann, da ja die Helibefehle über
das Summensignal übertragen werden?

Und dann einfach aus der Roll-beschriftung (an Steckplatz 2 ) die Beschriftung Beleuchtung machen und gut ist (da ja dort auch tatsächlich am Empfänger Kanal 2 die Beleuchtung drin steckt und ROLL übers Summensignal an Kanal 6 übertragen wird)


Viele Grüße
Matthias

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

REX 6 Kanalbelegung 22 Dez 2023 21:33 #9

  • ahahn
  • ahahns Avatar
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 198
  • Dank erhalten: 101
Die Kanäle 1-7 sind im Summensignal für den Axon verwendet und daher belegt. Die Beleuchtung auf Kanal 9 ist daher einmal richtig gemacht. Du kannst dann im Empfänger, nicht im Sender, den Kanal 9 auf Steckplatz 2 ausgeben lassen.
Gehe dazu in die Geräteübersicht und öffne das Empfängermenü des REX. Unter Servozuordnung kannst du die Quellen für die Steckplätze auswählen. In deinem Fall am Steckplatz 2 den Kanal 9 der Beleuchtung.
Alois
Folgende Benutzer bedankten sich: Pectoralis

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von ahahn.

REX 6 Kanalbelegung 23 Dez 2023 06:13 #10

  • peter modelcity
  • peter modelcitys Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 3252
  • Dank erhalten: 1210
Aber Achtung
Das ganze gilt nicht für Rex Assist Empfänger. Da ändert sich auch das Summensignal
LG Peter www.modelcity.eu
Grüsse aus Ironien, das liegt am sarkastischen Meer
Folgende Benutzer bedankten sich: Pectoralis

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

REX 6 Kanalbelegung 23 Dez 2023 11:26 #11

  • Pectoralis
  • Pectoraliss Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 20
  • Dank erhalten: 5

Die Kanäle 1-7 sind im Summensignal für den Axon verwendet und daher belegt. Die Beleuchtung auf Kanal 9 ist daher einmal richtig gemacht. Du kannst dann im Empfänger, nicht im Sender, den Kanal 9 auf Steckplatz 2 ausgeben lassen.
Gehe dazu in die Geräteübersicht und öffne das Empfängermenü des REX. Unter Servozuordnung kannst du die Quellen für die Steckplätze auswählen. In deinem Fall am Steckplatz 2 den Kanal 9 der Beleuchtung.
Alois


Hallo Alois,

danke für deine hilfreiche Antwort.

Genau so habe ich es gemacht, jetzt funktioniert am Steckplatz 2 des Rex7 auch mein Beleuchtungsmodul.

Nur eine Sache ist mir unklar:

Die Kanäle 1-7 sind im Summensignal für den Axon verwendet und daher belegt für die Steuerbefehle
des Helis.

Am Empfänger, nicht im Sender, habe ich den Kanal 9 auf Steckplatz 2 ausgeben lassen im Empfängermenü des REX. unter Servozuordnung.

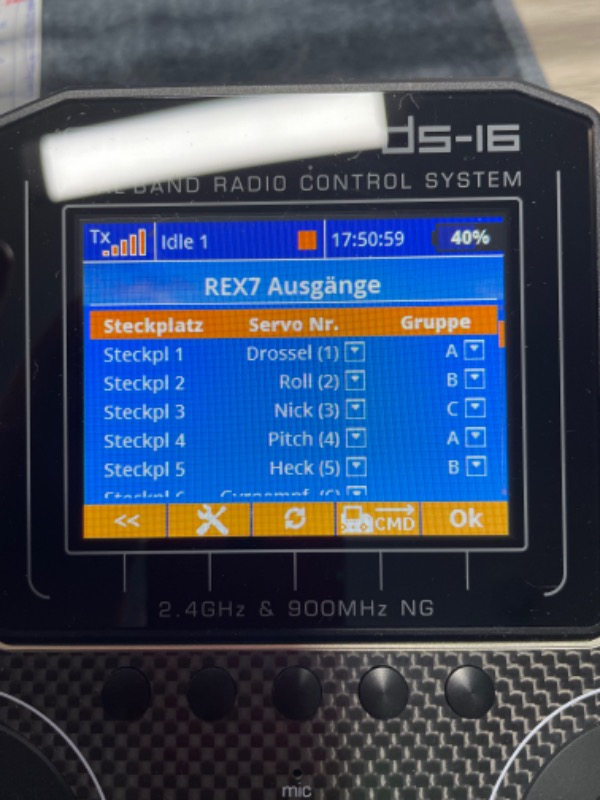

Aber in diesem Menü Servozuordnung im Empfänger sind ja schon alle Kanäle für die Heli Funktionen eingetragen, also dort steht dann Steckplatz 1 Servonr. Drossel (1), Steckplatz 2 Servonr. Roll (2), Steckplatz 3 Servonr. Nick (3) etc., siehe Foto.

Ich kann doch dann diese ganzen Zuordnungen löschen, da dies ja über Summensignal geht und deshalb die Steckplätze in diesem Menü nicht belegt sind,
oder?

Dann kannn ich nur eintragen an Steckplatz 2 ServoNr. 9 Beleuchtung und gut ist.

Oder sehe ich da was falsch, da ja am Summensignal die Nr. 2 Roll ist, jetzt aber bei Servozuordnung am Empfänger Steckplatz 2 die Beleuchtung (9) steht?

Nicht das bei eingeschalteter Beleuchtung es dann Störungen im Rollbefehl verursacht.

Ich versteh das Menü Servozuordnung am Empfänger so, dass ich die 16 Kanäle ((Servonr.) auf die Steckplätze zuweisen kann, wobei ja nur 7 Steckplätze mech. da sind, ich 5 davon für andere Aufgaben wie Beleuchtung nutzen kann, da ja die Befehle des Helis über Summensignal übertragen werden.

Nur wie trage ich dann die Beleuchtung (9) bei der Servozuordnung im Empfänger richtig ein?

Viele Grüße
Matthias
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Pectoralis.

REX 6 Kanalbelegung 23 Dez 2023 19:30 #12

  • cpt_volker
  • cpt_volkers Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 698
  • Dank erhalten: 277
Die verwendeten Kanäle im Empfänger (auch ein REX7 kann letztendlich 16 Kanäle verarbeiten und via Summensignal ausgeben) haben nicht unbedingt was mit den Steckplätzen 1-7 am Empfänger zu tun. Die kannst du völlig frei zuordnen, d.h. frei nach Bedarf oder Gusto sagen, welcher Kanal auf welchem Steckplatz rauskommen soll. Das verändert auch nichts am Summensignal und da stört auch nichts.

Gruß,
Volker
