THEMA:

Ohne Messung mit Oszi wird man aber nicht wissen was wirklich passiert. Da kommt man wohl nicht drum rum.
Die Messung per Multimeter kannst du vergessen, die sind viel zu langsam.

Gruss Lukas

FuniCapi schrieb:

Ohne Messung mit Oszi wird man aber nicht wissen was wirklich passiert. Da kommt man wohl nicht drum rum.
Die Messung per Multimeter kannst du vergessen, die sind viel zu langsam.

Gruss Lukas

weil es mich doch sehr interessiert habe ich jetzt ein Oszi bestellt. Jetzt muss ich nur mehr jemanden finden, der sich damit gut auskennt.

LG Hermann

Hallo liebe Forengemeinde,

kleines update meinerseits :

Hatte Kontakt mit Hacker => Jeti und Rex3 retournieren zur Analyse.
Das werde ich jetzt aber nicht. Ich will ja fliegen (auch wenn das eine Modell mit dem Rex gegroundet bleibt).
Ev. schicke ich die Anlage nach der heurigen Saison zurück.

Und noch ein neuer Test:

nachdem ich meine DC-16 V1 vor einiger Zeit auf FW 5.06 upgedatet habe, bin ich wieder mal mit einem Heli geflogen um zu checken ob mit neuer FW noch alles passt. Hat soweit auch alles geklappt.
In diesem Modell ist ein Rex3 aus 2017 mit FW 1.12 verbaut - funktioniert soweit problemlos (aber sind halt nur 8 Minuten Flugzeit).
Interessehalber habe ich in den neuen Rex3 aus April 21, der nach den 20 Minuten mit den Peaks Probleme macht, mit Jetistudio die alte FW 1.12, wie im Heli, eingespielt (war auf 1.14).

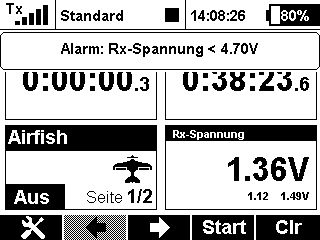

Ich konnte es nicht glauben, aber Telemetrieanzeige auf DC 16 zeigt mir jetzt ca. 1,3 V an. Mit MM jedoch tats. 5 V gemessen.



Selbes Ergebnis auch mit FW 1.10 und 1.13 im Rex.. Habe im Sender auch das file REX3.bin aus FW 4.28 probiert. Selbes Ergebnis.

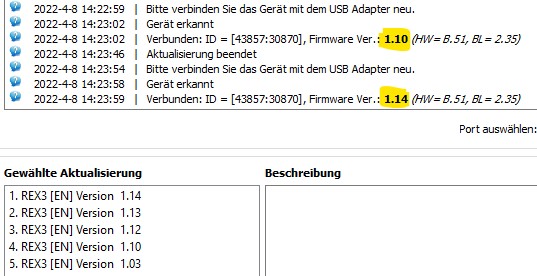

Screenshot Jetistudio von update 1.10 zurück auf 1.14



Mit FW 1.14 wird wieder die richtige Spannung 5 V angezeigt.

Jetzt verstehe ich gar nichts mehr.
Zwei Rexe mit gleicher FW aber unterschiedlichem Produktionsdatum bringen mit dem selben Sender unterschiedliche Ergebnisse. Der eine funktioniert und der andere will mich anscheinend nicht so richtig.

Mal sehen welche Überraschungen ich da noch erleben werde.

LG Hermann

Hallo Hermann!

Eventuell liegt es wirklich am Sender oder der SD-Karte. Die kann ja auch altern und dann schreib/lesefehler produzieren.

Hattest du diese schon Mal getauscht?

Hallo,

wieder ein update meiner Versuche.

Habe nun mein bestelltes digitales Speicheroszilloskop erhalten und einige Messungen durchgeführt.

Setup: Rex3, BEC Pulsar A20, Servo Hitec HS-81, DC-16 Servotester

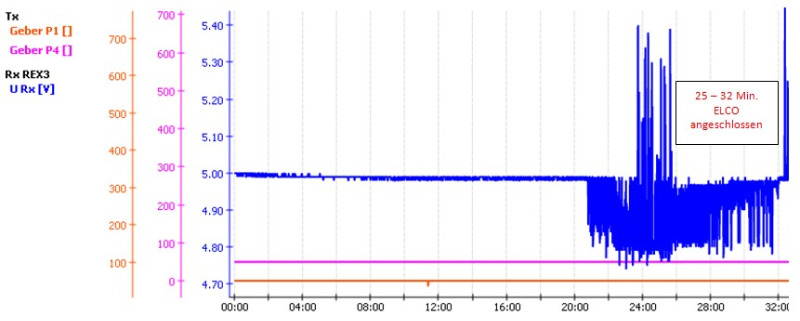

Zuerst nochmal ein screenshot aus Jetistudio.
Wie immer treten negative peaks nach ca. 20 Minuten und pos. peaks nach ca. 23 min. auf.
Von 25 - 32 Minuten war ELCO 3300uF angeschlossen.

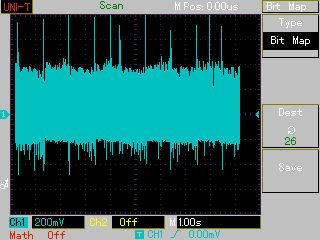

Messungen am Oszi zeigen die peaks jedoch von Anfang an. Periodendauer 20 mS (= Impulsgeschw. 20 mS im Rex3).

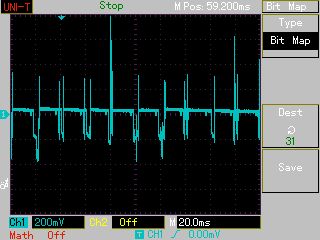

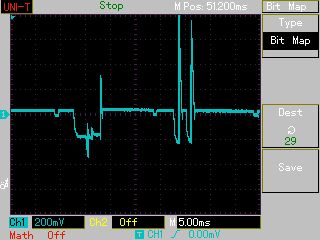

Screenshots mit 2 angesteuerten Servos:

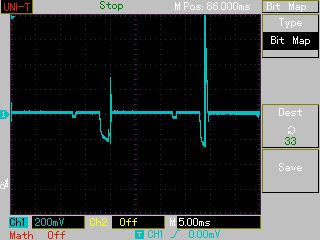

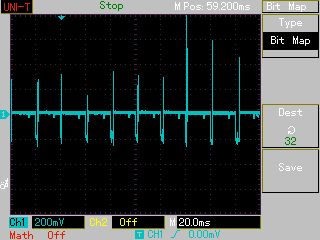

Screenshots mit 1 angesteuerten Servos:



Jetzt weiß ich zumindest, dass die peaks auch tatsächlich vorhanden sind. Die pos. peaks werde ich wohl mit dem Kondensator unterdrücken und die neg. peaks ignorieren bzw. die Alarmschwelle dementsprechend einstellen.
Unklar ist aber immer noch warum in den Logdaten diese peaks erst nach 20 Minuten aufgezeigt werden.

Weiters ist noch unklar warum mit der FW 1.10 -1.13 in meinem Rex3 auf der DC16 die Rx Spannung mit 1,3 V angezeigt wird (thread 80).

Habe das vor einer Woche auch direkt bei Jeti angefragt. Mal sehen ob was zurückkommt.

Tausch der SD Karte ist angedacht aber noch nicht durchgeführt (diese peaks sind ja nicht nur in den gespeicherten Logdaten vorhanden sondern werden ja auch fallweise am DC16 Display angezeigt).

So ganz bin ich mit der Situation noch nicht zufrieden.
Jedenfalls habe ich einiges an Erfahrung mit Jetistudio, Logdaten, FW updaten und dem Umgang mit einem Oszilloskop gelernt.

LG Hermann

Damit ist doch klar was Sache ist. Die Servos oder das BEC sind Schrott und der REX misst richtig, wenn nach etwa zwanzig Minuten zufälligerweise die Spannungsmessung genau mit den Peaks zusammenfällt.

P.S. Ein Elko dämpf sowohl negative als auch positive Peaks. Wenn der Elko nicht ausreicht um die Peaks markant zu reduzieren, gehöhren die Servos endgültig in den Eimer oder das BEC ausgetauscht.

Gruss Lukas
