Jeti DC16 umbau nach 3D steuerknuppel 07 Nov 2021 14:26 #1

  • Trilliwilli
  • Trilliwillis Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 20
  • Dank erhalten: 8
Auf dieses forum habe ich ein gebrauchtes DC16 aus 2014 gekauft. Ich darf dieser sender für funktionsmodelle brauchen, ein gebrauchter DC16 von der erste generation ist dann ein sehr gute anfanger.

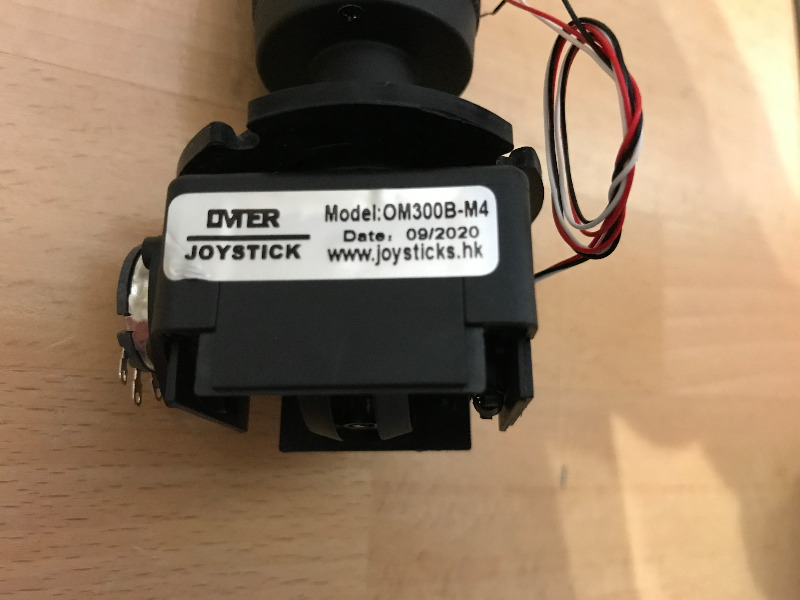

Für das steuern von die viele funktionen brauche ich viele gebr, und bei funktions sender sieht mann seht oft 3D steuerknuppel. Ich habe ein umbau gemacht, wobei ich die originale super knuppel nicht durch billige China ersetzen wollte, ich habe die 3D knuppel dafur zerlegt.Ich habe 3D knuppel von Omter gekauft, type OM300B-M4. M4 steht für 10kOhm, und ein drehwinkel van 60º, statt der normale winkel von 270º bei potmeter.

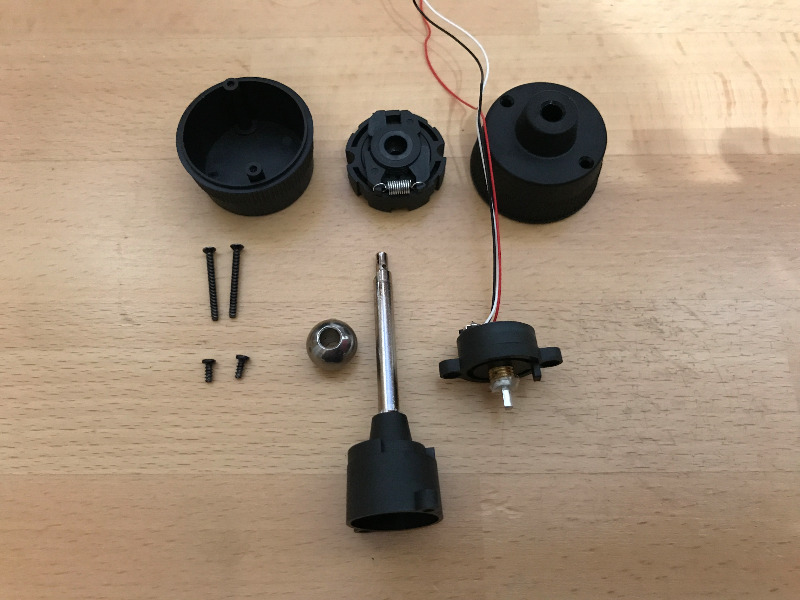

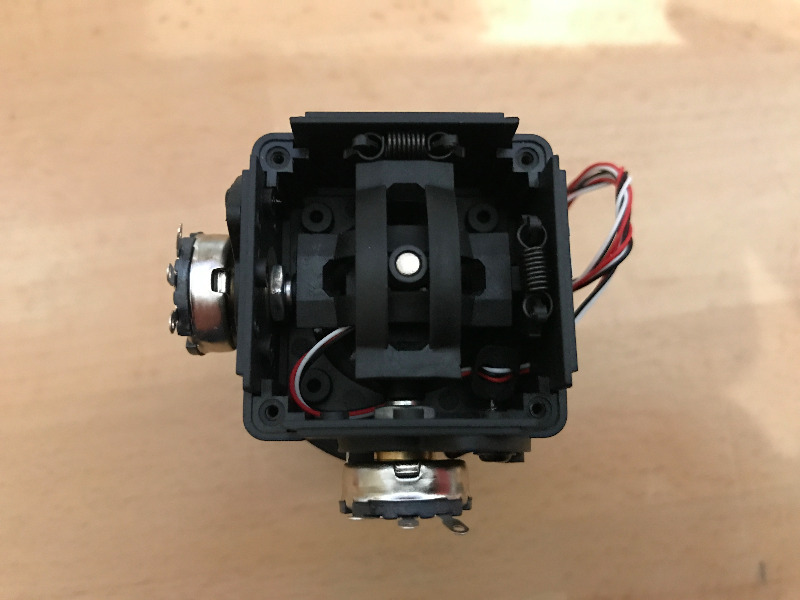

Ich habe es komplett zerlegt und nur der oben knopf mit selbstzentrierende potentiometer genutzt:

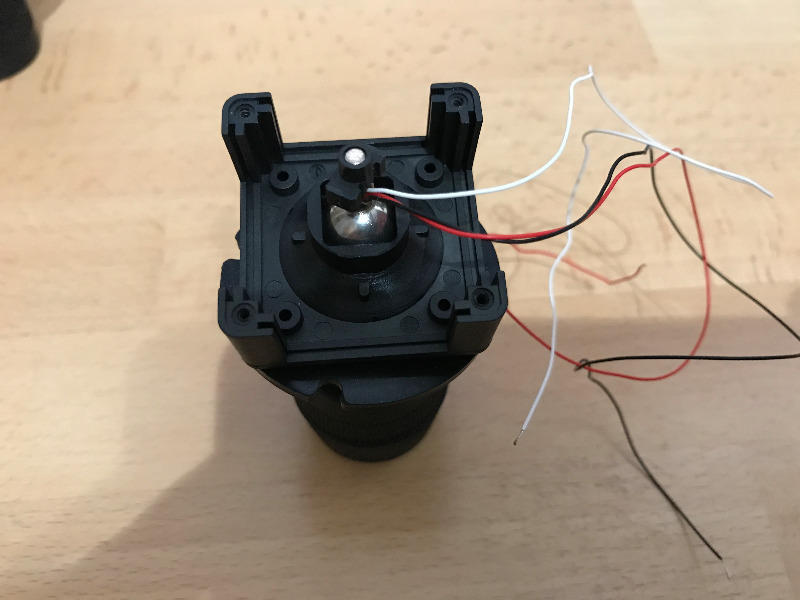

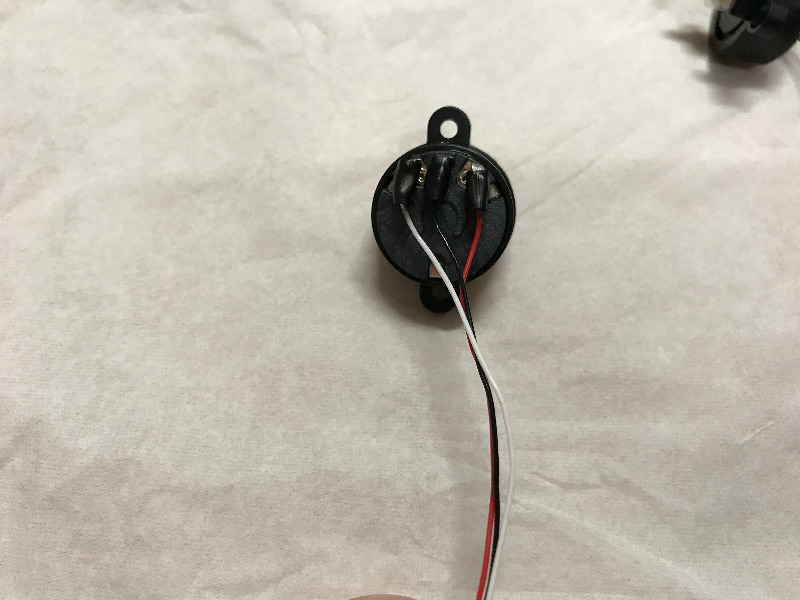

Hier die original bedrahtung von der potmeter:

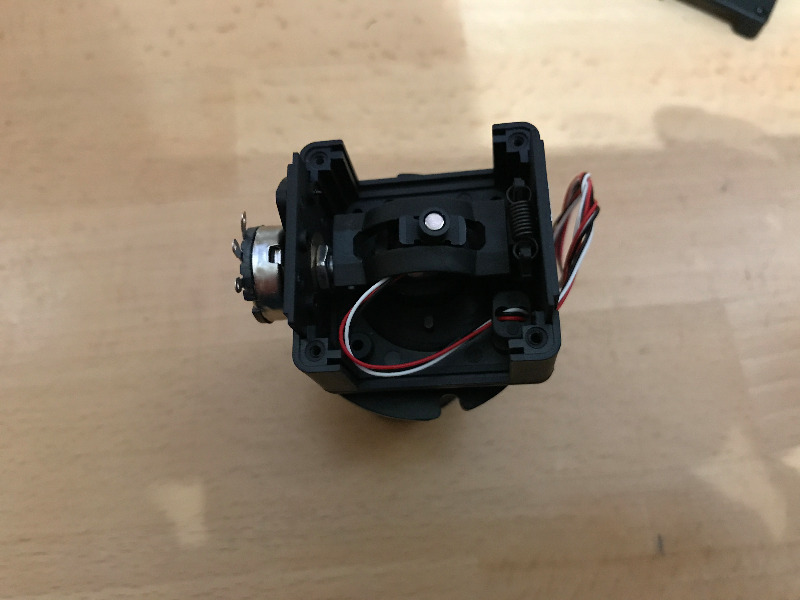

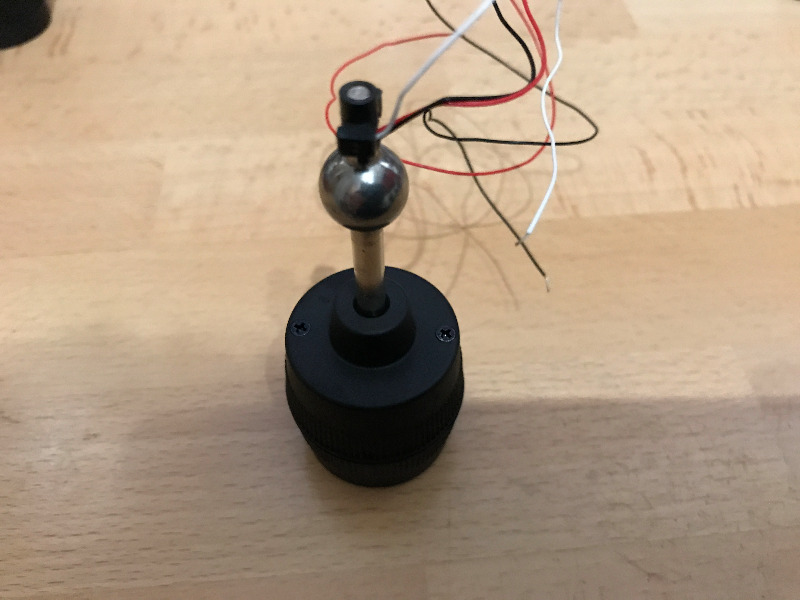

Hier ist es eingebaut in das originale knuppel. Mann kann der knopf mit mechanik nur mit schrauben von unten entfernen. Ich habe es darum nicht mit schraubensicherung gesichert, aber mit einer sicherungsmutter. Die kabel sind angeschlussen wie folgt:
Braun(-) = rot
Rot(+) = weiss
Orange/gelb(signal) = schwarz

Auf dieses bild sind rot und weiss noch falsch herum, bei uberprufung in sender war der richtung falsch ,jetzt ist linksum=negativ:

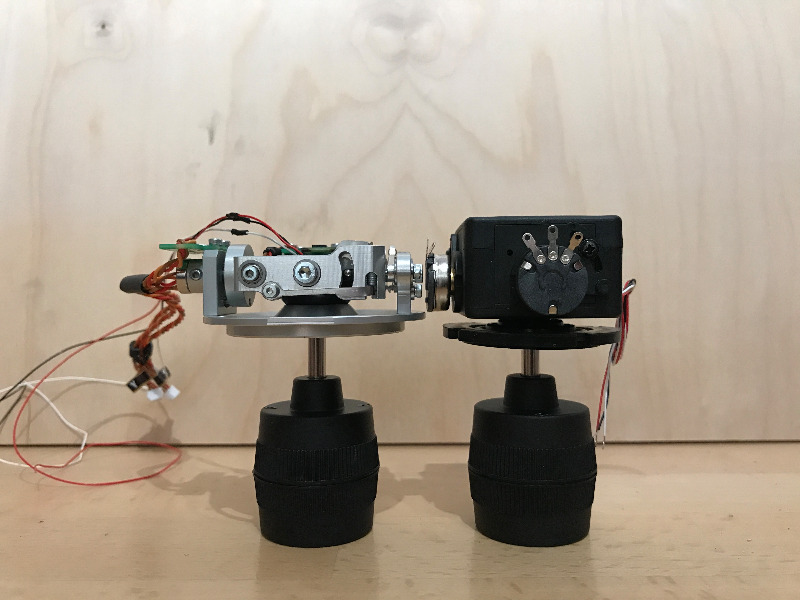

Bei heraufinden welche lange ich das stift kurzen muss wolte ich die originale lange nicht zuviel uberschreiten, die ausschlag wird dann zu gross.Auf dieses bild ist zu sehen das es ein wenig langer ist von obenseite knopf bis zu das drehpunkt, genau 2mm:

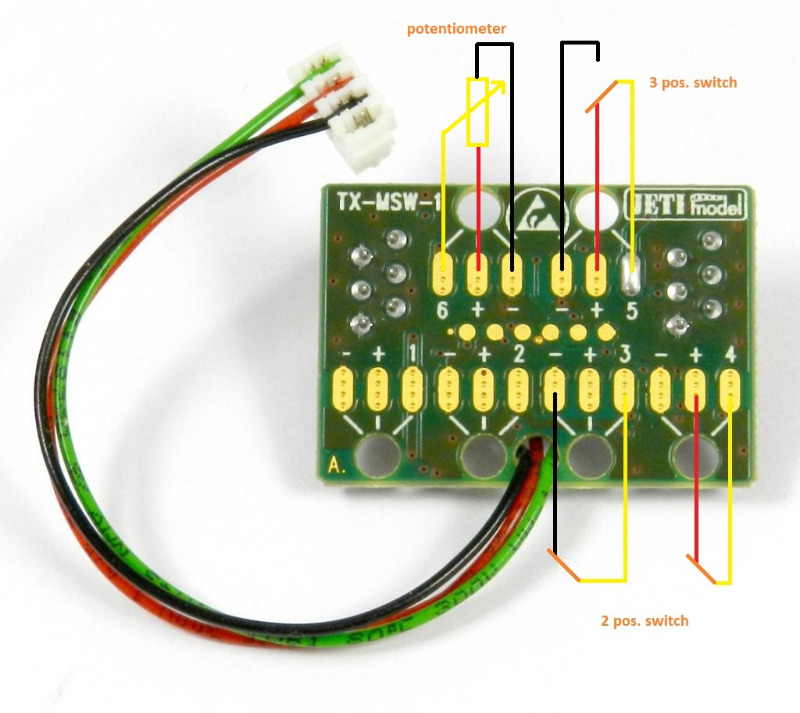

Von Jeti support habe ich noch einer anschluss bekommen die etwas deutlicher ist wie in der beschreibungen von Hacker und RC-Technik:

Grüße aus Holland,
William

"Gentlemen, each of us must dance to his own tune." - Major Winchester in M*A*S*H episode "Morale Victory"

Anhänge:
Folgende Benutzer bedankten sich: sunbeam

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Trilliwilli.

Jeti DC16 umbau nach 3D steuerknuppel 07 Nov 2021 14:28 #2

  • Trilliwilli
  • Trilliwillis Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 20
  • Dank erhalten: 8

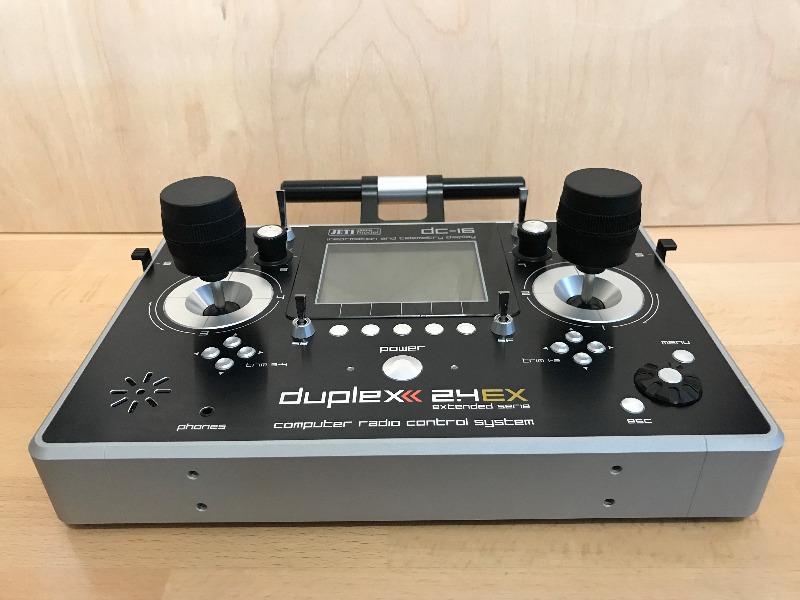

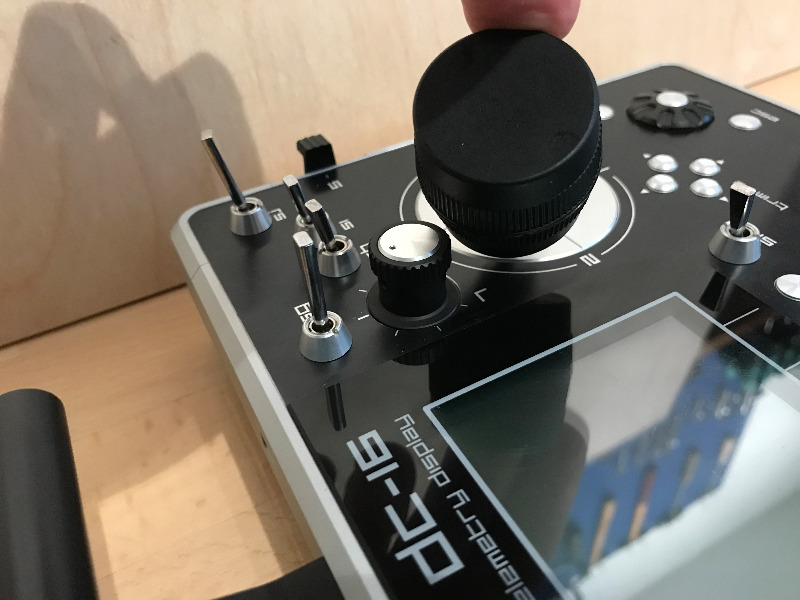

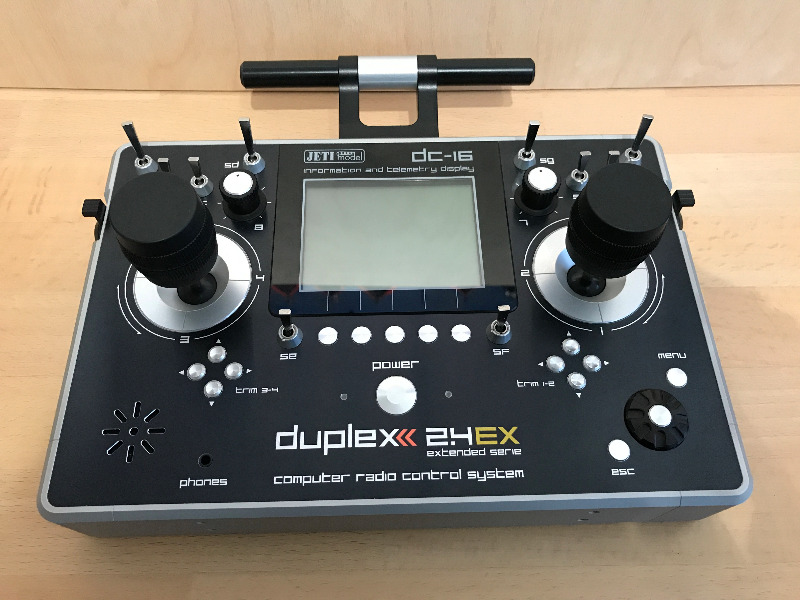

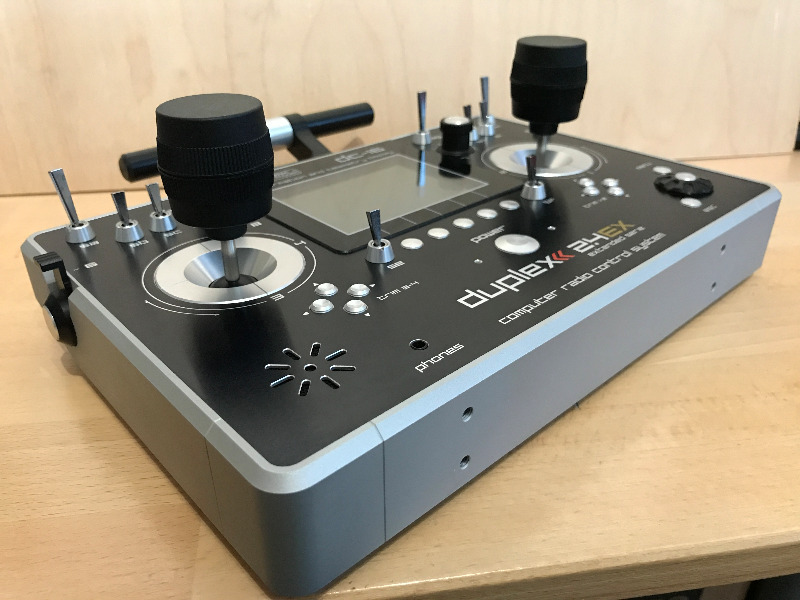

Und dann jetzt das resultat:







Grüße aus Holland,
William

"Gentlemen, each of us must dance to his own tune." - Major Winchester in M*A*S*H episode "Morale Victory"

Anhänge:
Folgende Benutzer bedankten sich: sunbeam

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jeti DC16 umbau nach 3D steuerknuppel 07 Nov 2021 14:37 #3

  • Trilliwilli
  • Trilliwillis Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 20
  • Dank erhalten: 8
Noch einige merkmale dazu:

-dieser anlage ist von 2014 und hat noch keiner multimode sticks. Ich glaube die sind ab 2016 standard geworden. Um diese sticks vollig selbstzentrierend zu bekommen habe ich selber einige teile gefertigt. Das hatte ich bei anfang, eigenlich der kauf ubersehen, aber es funktioniert jetzt einwandfrei. Sonst hatte ich das bei ein Jeti händler tauschen mussen für ein mode 5 ausführung.
-ich habe die starkere feder eingezetst, die normale sind zu schwach
-die sender ist einfach wieder in original zustand zurück zu bauen.
-fruher gab es von RC-Technik auch ähnliche 3D aufbauknopfen, aber nach ein mail habe ich antwort bekommen das dieser leider nicht mehr am lager sind und auch nicht mehr produziert werden.
Grüße aus Holland,
William

"Gentlemen, each of us must dance to his own tune." - Major Winchester in M*A*S*H episode "Morale Victory"

Folgende Benutzer bedankten sich: sunbeam

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Trilliwilli.

Jeti DC16 umbau nach 3D steuerknuppel 07 Nov 2021 14:52 #4

  • Trilliwilli
  • Trilliwillis Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 20
  • Dank erhalten: 8

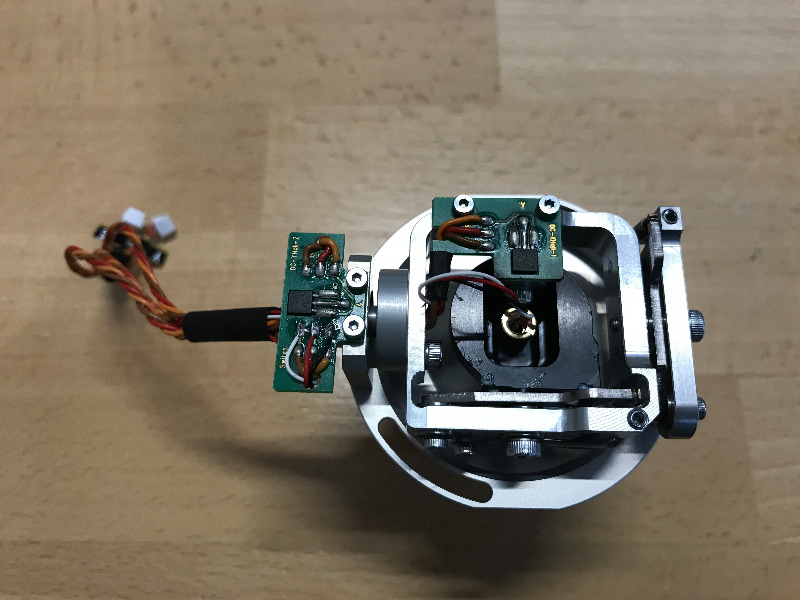

Ich habe noch einige bilder von zerlegen von das stick:

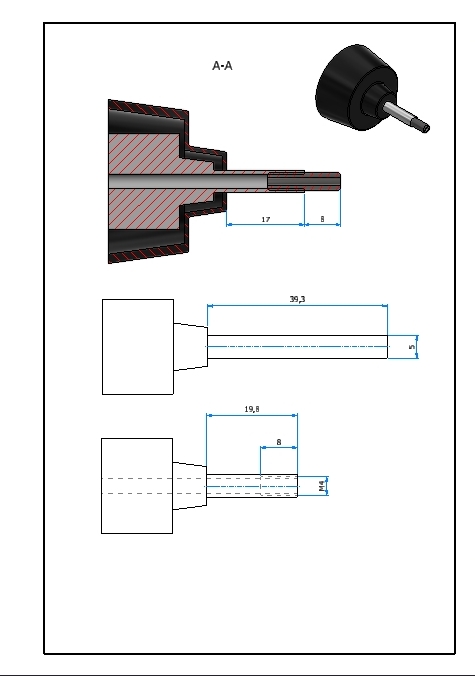

Und die maßen von anderungen der stick:

Grüße aus Holland,
William

"Gentlemen, each of us must dance to his own tune." - Major Winchester in M*A*S*H episode "Morale Victory"

Anhänge:
Folgende Benutzer bedankten sich: sunbeam

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jeti DC16 umbau nach 3D steuerknuppel 07 Nov 2021 15:19 #5

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Abwesend
  • Moderator
  • Moderator
  • Beiträge: 2089
  • Dank erhalten: 1438
Hallo William,
cooler Umbau, echt gut!!!

Ingmar
Folgende Benutzer bedankten sich: Trilliwilli
