Max BEC 2D plus EX 23 Feb 2023 11:08 #1

  • Ralf Rohmann
  • Ralf Rohmanns Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 160
  • Dank erhalten: 28
Hallöe
Ich bin gerade dabei 2 Flieger zu programieren. Beide habe die o.g. Akku-Weiche/Regler bekommen und werden mit je 2 LiIo 2S / 3150mAh betrieben.
Bei der Weiche können die Wert für "Full","Mid", "Low" and "Warning" eingtestellt werden.

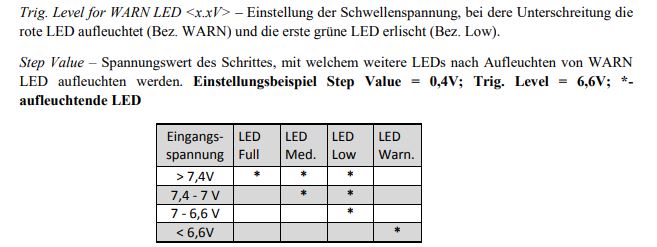

Diese geschieht in dem ein Wert eingegeben wird bei dem die rote "Warn-LED" eingeschaltet wird. Weiterhin wir ein "Step Value". Beschreibung wie folgt (siehe Bild).



So nun die Frage was man hier sinvoll für LiIo 2S einstellt.
Bei welcher Spannung sollte die rote LED angehen ? Die 6,6V sind meines erachten zu niedrig oder.
Low zwischen 7 und 6,6 finde ich auch als sehr niederig.

Rote LED bei 7,0Volt
Step Vaule bei 0,2 V
Full wäre dann 7,6V
Mid wäre dann 7,4
Low wäre dann 7,2 (obwohl das ja die Nennspannung ist)
Warnung dann bei 7,0V
Bin ich da zu vorsichtig ?
Eure Meinung würde mich schon mal interessieren.
Gruß
Ralf
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Max BEC 2D plus EX 23 Feb 2023 12:32 #2

  • sunbeam
  • sunbeams Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2559
  • Dank erhalten: 766
Hallo Ralf,

ich verstehe die Anleitung nicht ganz, weil dort von dem Aufleuchten "NACH" Warn gesprochen wird. Für mich wäre das eine Spannung noch unter der Warnschwelle. So wie du dein Beispiel beschreibst hätte da eher ein "VOR" stehen müssen.
Ich habe immer die 3,8V bzw. bei 2S 7,6V als "Grenze" bei LiPos im Kopf (Lagerspannung). Ich hätte daher den Trigger auf 0,1V gestellt und das Level auf 7,4V. Somit würde die Spannungen von 7,7V, 7,6V, 7,5V und 7,4V signalisiert werden, was für mich ein gutes Fenster wäre. 7,7V wären fast 3,9V Zellenspannung, also vollkommen ok; 7,4V wären 3,7V Zellenspannung, also unter Last ein Zeichen, hier bald zum Enden zu kommen.

Gruß, Kai

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Max BEC 2D plus EX 23 Feb 2023 12:33 #3

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Hallo Ralf,
Step von 0,4 scheint mir schon OK, das sind ja Spannungen unter Last.
Evtl. gehst Du halt auf Step 0,3.

Aber, mal so am Rande, das BEC liefert Dir doch die Spannungen auch per Telemetrie, da brauchst Du doch die LEDs gar nicht.
Die stammen noch aus einer Zeit wo nicht jede Anlage Telemetrie hatte.

Ingmar

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Max BEC 2D plus EX 23 Feb 2023 12:57 #4

  • Ralf Rohmann
  • Ralf Rohmanns Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 160
  • Dank erhalten: 28
Hallo Kai
Danke für die Knfo.

Hallo Ingmar
Ja natürlich hast Du recht und der Werte stehen auch im Display.
Mir geht es aber eher um die Warnschwellen bei den LiIo.
Voll = xxxV
Mid= xxxV
Low= xxxV
Warnung an der Weiche oder im Sender per Telemetrie = xxxV

Bzw. ab welcher Spannung nicht mehr fliegen ?
7,2 V Nennspannung.
Alles darunter ist für mich schon kritisch.
Wie seht Ihr das ?

Gruß
Ralf

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Max BEC 2D plus EX 23 Feb 2023 13:19 #5

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Ahhh, OK, ich habe 7.2V bei LiIon Akkus eingestellt.

Ingmar

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Max BEC 2D plus EX 24 Feb 2023 10:03 #6

  • sunbeam
  • sunbeams Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2559
  • Dank erhalten: 766
Ah, ok, ich verwende ausschließlich LiPos.

Gruß, Kai
