Servo-Direktstromversorgung

  • Henrik B.
  • Autor
  • Offline
  • Senior Mitglied
  • Senior Mitglied
  • Beiträge: 43
  • Thanks: 3

Servo-Direktstromversorgung

02 Nov. 2025 03:38
#
Hallo an die Jeti-Gemeinde,

ich möchte meine großen Segler (bis 14 Servos) mit einer direkten Servo-Stromversorgung ausstatten. Aus Platzmangel kann ich keine Central-Box verwenden.
Naiverweise wollte ich einfach Plus/Minus abklemmen und lediglich den Impuls am Empfänger belassen. Jetzt habe ich im Netz gesehen, dass eine gemeinsame Masse zum Empfänger geführt werden muss. Meiner Einschätzung nach überflüssig, aber Elektrik ist auch nicht mein Resort!

Besten Dank
Henrik

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • FuniCapi
  • Offline
  • Platinum Mitglied
  • Platinum Mitglied
  • Beiträge: 1889
  • Thanks: 930

Re: Servo-Direktstromversorgung

02 Nov. 2025 07:56
#
Irgendwie muss der Empfänger ja mit Strom versorgt werden also mindestens einmal muss Masse und und Plus auf den Empfänger gehen, besser zweimal zur Sicherheit.
Welchen Empfänger verwendest du denn?

Gruss Lukas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Henrik B.
  • Autor
  • Offline
  • Senior Mitglied
  • Senior Mitglied
  • Beiträge: 43
  • Thanks: 3

Re: Servo-Direktstromversorgung

02 Nov. 2025 08:37
#
Hallo Lukas,

ich verwende REX-12-respetkive 2xREX-7-Empfänger.
Die Stromversorgung für den Empfänger ist schon klar.

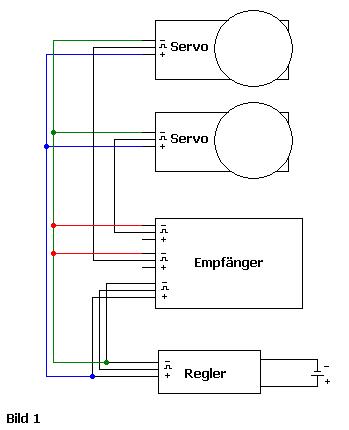

Im Netz bin ich über diese Schaltung (Anhang) gestolpert, deren Sinn sich mir so richtig nicht erschließt.

Gruß Henrik

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Jeti-fan
  • Offline
  • Elite Mitglied
  • Elite Mitglied
  • Beiträge: 266
  • Thanks: 92

Re: Servo-Direktstromversorgung

02 Nov. 2025 17:17 - 02 Nov. 2025 17:18
#
Der Empfänger muss wenigstens einmal mit dem Plus- und Minuspol der Spannungsquelle verbunden  sein, sonst funktioniert er nicht.
Die 2 roten Kabel in der Schaltskizze sind überflüssig.
Beste Grüße Gerhard Hanssmann
Letzte Änderung: 02 Nov. 2025 17:18 von Jeti-fan.
Folgende Benutzer bedankten sich: ahahn

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Henrik B.
  • Autor
  • Offline
  • Senior Mitglied
  • Senior Mitglied
  • Beiträge: 43
  • Thanks: 3

Re: Servo-Direktstromversorgung

02 Nov. 2025 17:35
#
Hallo Gerhard,

danke für die schnelle Antwort. Da habe ich gar nicht so falsch gelegen.

Gruß Henrik
