THEMA:

Hallo zusammen, habe heute meinen ersten Spirit GTR mit dem Setup Assistenten programmiert. Als Sender habe ich eine DC 24. Hat auch alles soweit geklappt. Nun wollte ich die Fix Endpuinkte mit dem Limitweg einstellen beim Castle Creation Ice 120 HV aber leider funktioniert das nicht.

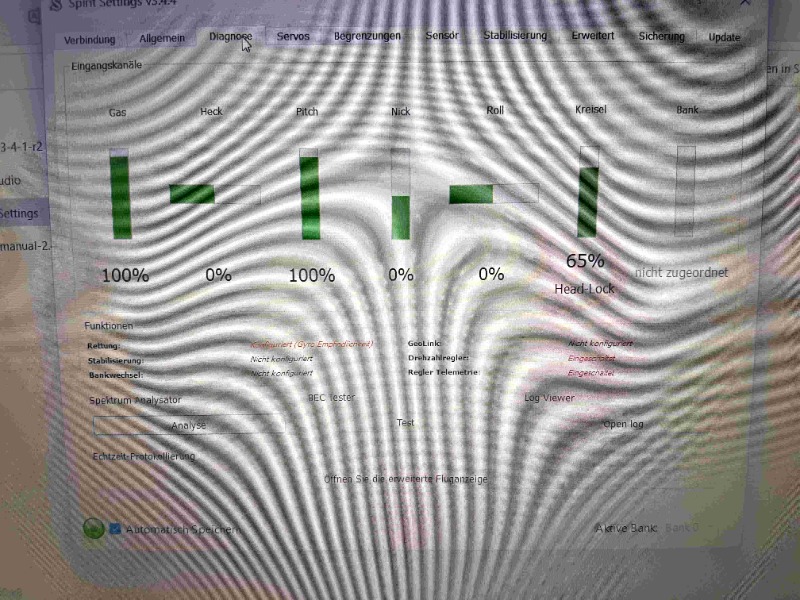

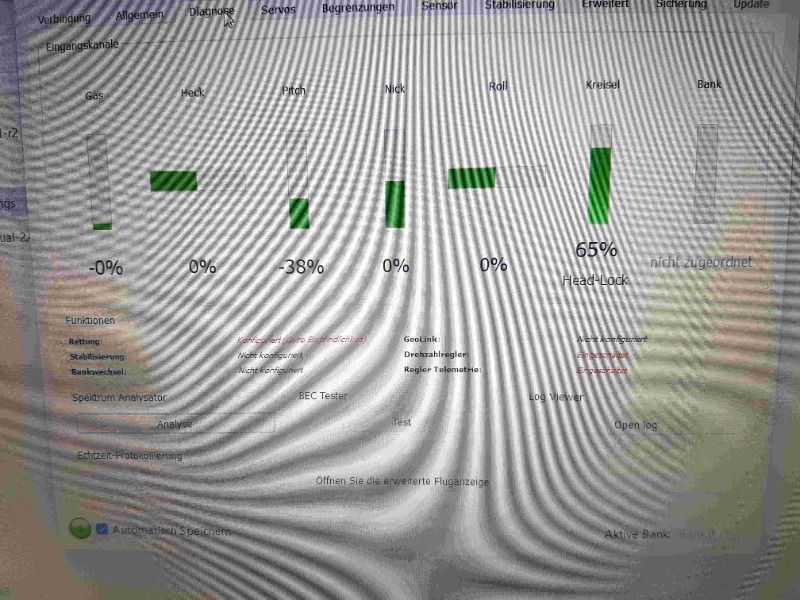

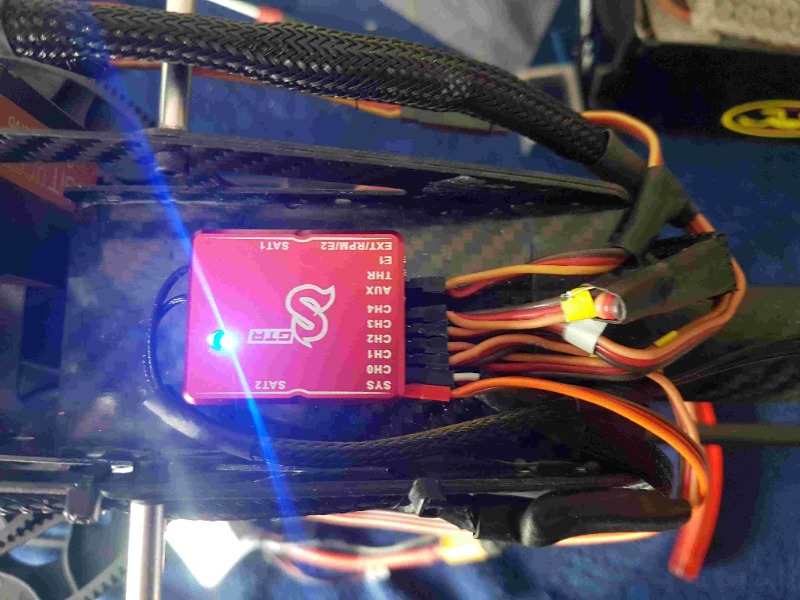

Volgens dem Setp Assistenten vom Spirit ligt Gaslanal auf 1 und der Regler auf dem Throttle Ausgang am Spitrit. In der Diagnose Karte ist auch alles ok.
Was mache ich falsch ? Ich fliege im Mode 1

Vielen Dank schon mal
Gruss
Helmut

Hallo Helmut,

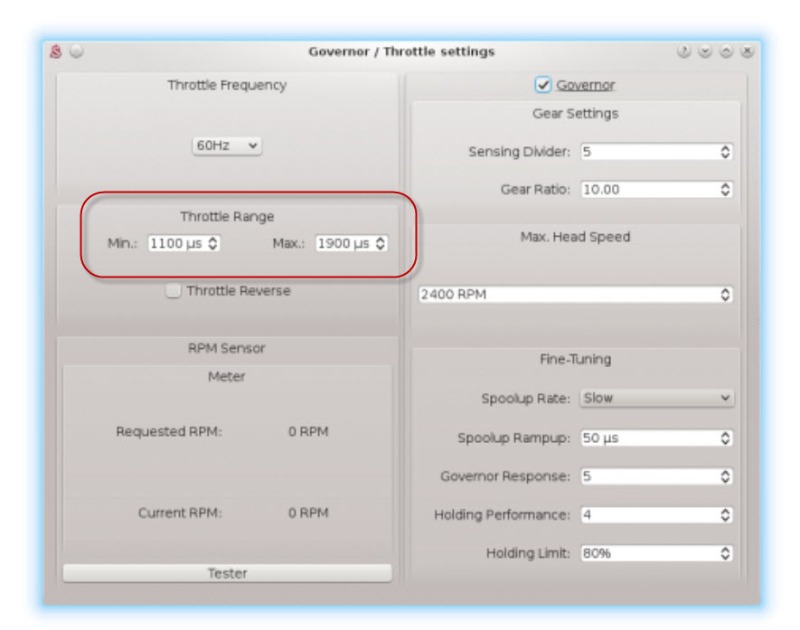

in der Karte zum "Governor" in der Spirit-Intregration bitte folgendes Einstellen / Prüfen

6 Elektromotoren - ESC-Einstellung
6.1 ESC Drosselklappen-Kalibrierung
Bevor Sie den Spirit-Regler verwenden können, müssen der Gasbereich des Spirit und des Reglers übereinstimmen. Zu diesem Zweck wird eine Drosselklappen-Kalibrierung durchgeführt. Bei den meisten Reglern können Sie herausfinden, wie groß der werksseitige Drosselklappenbereich ist. Wenn Sie diese beiden Werte kennen (in der Regel zwischen 1100 und 1900), müssen Sie keine Drosselklappen-Kalibrierung durchführen. Jeder ESC-Hersteller kann leicht abweichende Werte haben. Wenn Sie diese Werte in der Spirit-Einheit einstellen, sollte der Gasbereich perfekt übereinstimmen. Wenn Sie die Drosselklappenkalibrierung in der Vergangenheit durchgeführt haben, ist das folgende Verfahren erforderlich.

Schalten Sie den Spirit-Regler aus, um die Drosselkalibrierung durchzuführen.
Stellen Sie die lineare Drosselkurve in Ihrem Funksender so ein, dass die 0%- und 100%-Drosselklappenposition mit dem Wert des Drosselbalkens auf der Registerkarte "Diagnose" übereinstimmt. Wenn dies nicht der Fall ist, verwenden Sie die Subtrim-Funktion in Ihrem Sender und/oder die Funktion zur Anpassung des Weges.
Kalibrieren Sie den Gasbereich entsprechend den Anweisungen Ihres Reglers neu. In den meisten Fällen kann dies konfiguriert werden, indem Sie das Modell mit dem Gasknüppel bei 100% Gas einschalten und dann den Knüppel auf 0% herunterfahren.
Nun können Sie den Spirit Governor wieder einschalten.
6.2 ESC-Einstellung
Um eine gute Leistung zu erzielen, konfigurieren Sie den schnellen Spoolup-Modus im Regler, so dass der Regler-Spoolup-Vorgang nicht mit dem Regler interferiert.

Einige ESC bieten spezielle Einstellungen für den externen Regler. Bitte stellen Sie den vom Reglerhersteller empfohlenen Modus ein.

manual.spirit-system.com/index.php?title=Governor/de

Übersetzt mit www.DeepL.com/Translator (kostenlose Version)

LG Achim

oder über PC

Ergänzend zu Achims Antwort

Helischober schrieb:

...Wenn Sie diese beiden Werte kennen (in der Regel zwischen 1100 und 1900), müssen Sie keine Drosselklappen-Kalibrierung durchführen....

Bei Jeti wäre dies 1000μs und 2000μs.

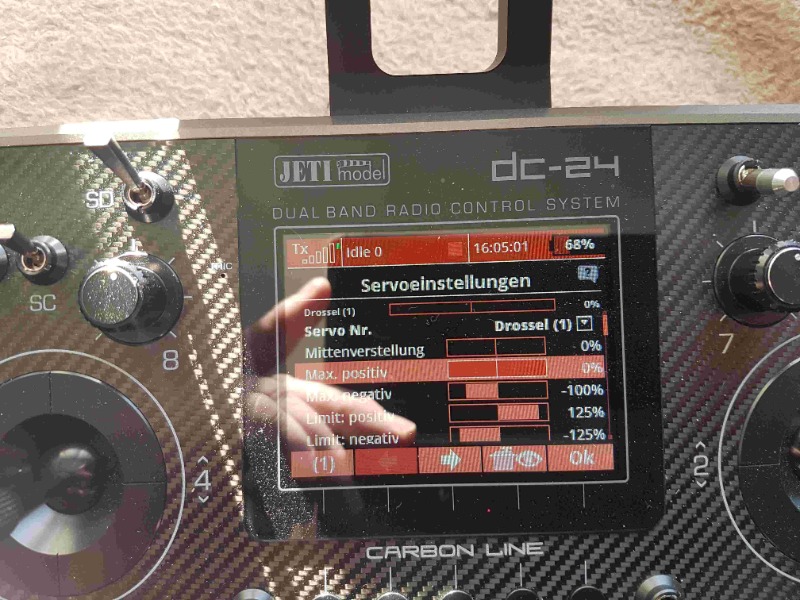

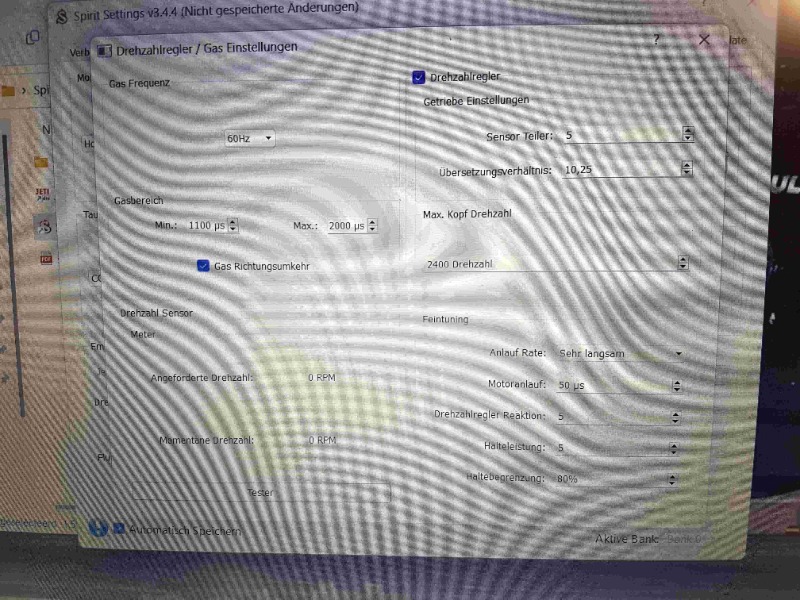

Hallo,erst mal meinen herzlichen Dank für die bisherigen Beiträge. Habe heute noch einmal versucht und wiederum hat es nicht geklappt. Der Heli ist vor 2 Wochen noch mit meiner Futaba Funke geflogen. Ich füge mal Bilder ein was ich gemacht habe. Der Castle Creation Regler muss ja als erstes die Fix Endpunkte erlernen. Die Drosselservowege reduzieren dann Vollgas und die Lipos anstecken. Dann Servoweg erhöhen bis der Beep komt. Das gleiche dann mit Gas O %.
Ich sehe den Wald nicht mehr.

Vielleicht kan mir ja noch jemand helfen.

Schon mal meinen herzlichen Dank.

Gruss aus den NIederlanden
Helmut
