THEMA:

Hi,

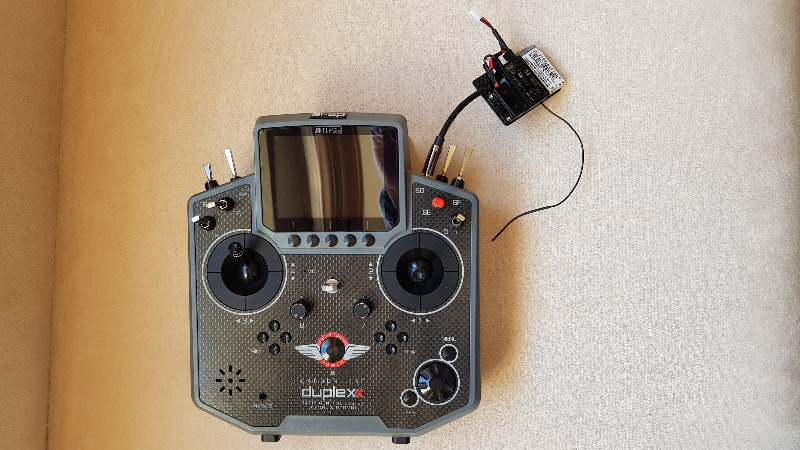

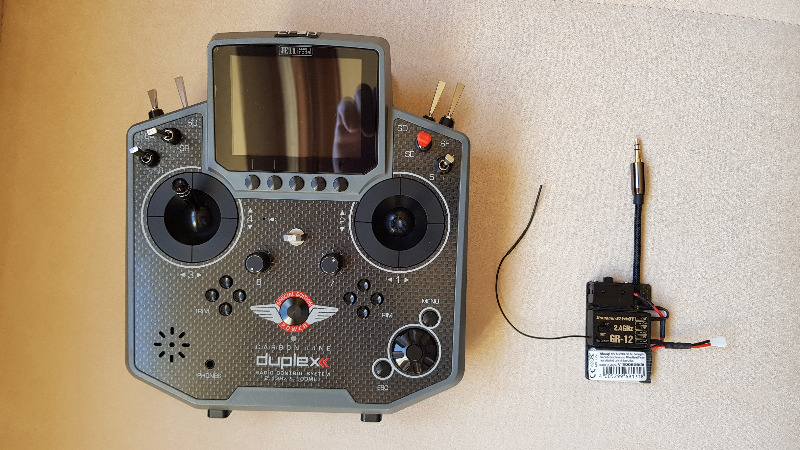

ich habe mir ein kleines externes Modul gebastelt, damit ich meinen Graupner Sender (ich bin im Sommer 2020 von Graupner auf Jeti umgestiegen) als kabellosen Schülersender an der DS-12 betreiben kann. Das Modul wiegt 34g.

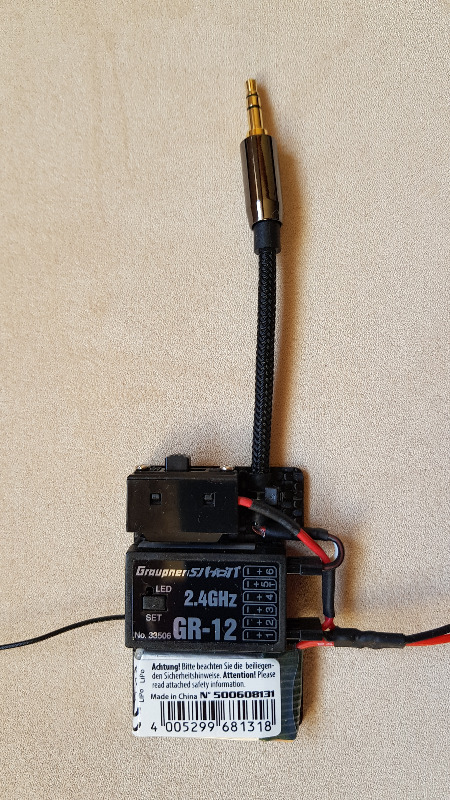

Das Prinzip: Ein Graupner Empfänger, der PPM (bei Graupner heißt das PPM Signal SUMO) ausgeben kann, wird mit einem Kabel an der DS-12 Lehrer- Schüler Buchse angeschlossen. Der Graupner Sender bindet sich dann auf seinen Empfänger und das wars dann auch schon. Funktioniert wunderprächtig.

Ich habe mich für ein externes Modul mit Stromversorgung und Schalter entschieden, damit im oder am Sender keine Modifikationen gemacht werden müssen. Das Modul wird am Sender auf der Rückseite in Bildschirmposition mit Klettband befestigt.





VG Eugen

Ich finde die Lösung klasse, danke für den Tipp und das teilen. Das schöne dabei ist das es nicht fest verbaut ist.
Habe mir gerade mal ein L/S Kabel bestellt.

Wenn ich das richtig erkenne werden 2 Adern benötigt oder ? Masse(Minus) und Signal oder?
In diesem Fall steht der Ausgang 6 intern auf PPM Signal SUMO und im Sender DS 12 unter Drahtlosmodus/Trainer auf Mode Lehrer (PPM Eingang).

So könnte ich ja auch meine vorhandene MZ24pro als Schüler Sender nutzen
Bin gespannt

Hi,

ich habe nun die Lösung noch erheblich vereinfacht und den Graupner Empfänger IN den Jeti Sender übersiedelt. Das ist ebenfalls keine Hardware-Modifikation des Senders, es muss lediglich ein Kabel angefertigt und eingesteckt werden. Diese Lösung bevorzuge ich, weil ich immer den gleichen Graupner Sender als Schülersender verwende.

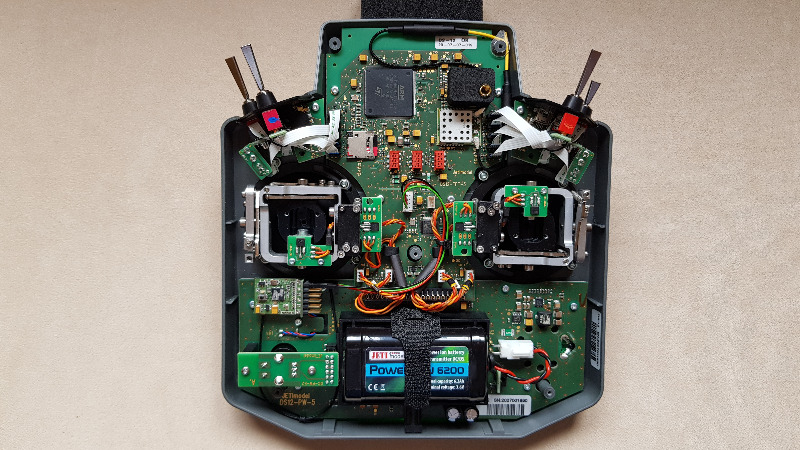

Bild 1 zeigt das Innenleben meiner DS-12, nun mit dem Graupner Empfänger (GR-12 ohne Gehäuse) eingebaut.

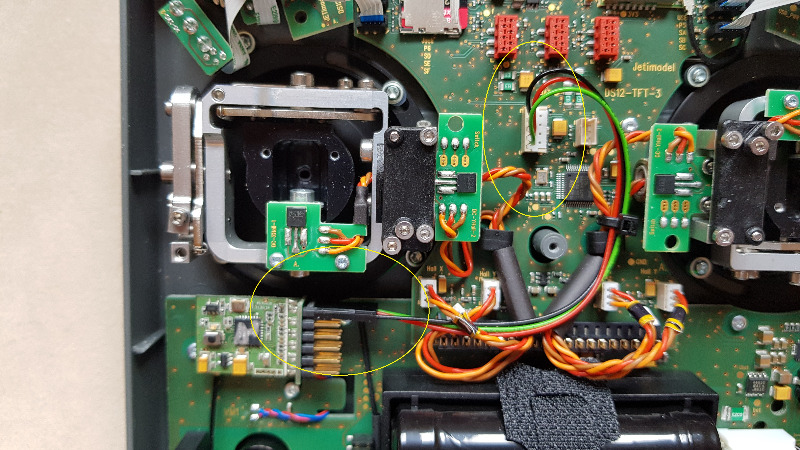

Bild 2 zeigt Details vom Kabel. Für dieses Kabel habe ich mir ein "Transmitter Duplex TU/TU2 4 x 0,15" Kabel gekauft und dieses abgeändert (Servostecker montiert).

Beim GR-12 im Jeti Sender habe ich die Telemetrie abgeschalten, damit der Empfänger nichts sendet sondern nur empfängt.

Viel Spass beim kabellosen Lehrer / Schüler fliegen !




VG Eugen

Und das lästige Akkuladen und überwachen wie bei einer Externen Lösung notwendig entfällt ebenfalls.

Gruß
Werner

Hallo Eugen.

Ich finde diese Lösung echt klasse.
Möchte sowas auch für meinen Sohn bei meiner DS12 vorbereiten.
Allerdings habe ich keine Graupner Sachen mehr, beim Umstieg auf Jeti alles verkauft
Ich bin am Überlegen ob das auch mit einer FrySky funktionieren kann?
Die Haben diese handlichen Taranis X-Lite Sender.
Hab da aber null Erfahrung.
Was meintst du?
Kann das klappen?

Danke im Voraus
LG Robin
