THEMA: Schalter Si und Sj bei DS24

Schalter Si und Sj bei DS24 04 Dez 2019 18:29 #1

  • klaus
  • klauss Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 170
  • Dank erhalten: 23
Hallo,

ich bin gerade dabei, meine DS24 einzurichten (bisher war die DC16 im Einsatz).
Habe nun meine beiden Knüppelschalter eingebaut, 1x 3-Stufenschalter plus Taster und 1x Drehgeber plus Taster.
Den Drehgeber habe ich als Geber eingerichtet, funktioniert soweit auch prima.

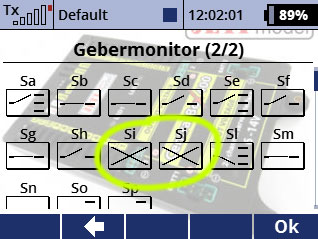

Den 3-Stufenschalter habe ich als solchen auf Position SL eingerichtet, funktioniert ebenso prima (siehe nachfolgenden Screenshot.

Nun möchte auch noch die beiden Knüppeltaster (jeder Knüppel hat 1 Taster) auf die freien Positionen Si und Sj zuweisen.
Leider finde ich nicht wirklich heraus, wo ich diese Taster anschließen (anlöten?) kann. Zwei bereits bestehenden und zugewiesenen Taster (z.B. Taster Sd und sf) dafür opfern möchte ich nicht. Wozu denn auch, nachdem ja offensichtlich noch die Positionen Si und Sj unbelegt sind.

Steh irgendwie auf dem Schlauch... denke aber, dass sicher schon viele von euch diese oder eine ähnliche Variante der Knüppel in der DS24 verbaut haben und mir einen kleinen Denkanstoß geben können.

Ach ja noch was:
den umständlichen Weg über das MSW-Erweiterungsmodul möchte ich nicht gehen, da ja wie bereits erwähnt noch Positionen Si und Sj unbelegt sind und für diesen Zweck zur Verfügung stünden.

Danke schon mal im Voraus :)
Klaus

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Schalter Si und Sj bei DS24 04 Dez 2019 19:10 #2

  • henry76
  • henry76s Avatar
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 62
  • Karma: 1
  • Dank erhalten: 22
Hallo Klaus
Gehe ich richtig in der Annahme, dass du die Knüppel von RC-Technik nutzt ?
Ich bin mir nicht sicher, aber hat den die DS-24 genug (Steck-)Plätze für 4 zusätzliche Funktionen ? (s.S. 8 Manual von RCT)
Habe bei meiner DC-24 die Schalter von Jeti verbaut und da ist ihmo bei 2 Funktionen fertig und weitere gehen nur beim Ersatz von bereits bestehenden.
Und sorry vorneweg, wenn ich quatsch erzähle :whistle:
Gruss
Henry

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von henry76.

Schalter Si und Sj bei DS24 04 Dez 2019 19:20 #3

  • peter modelcity
  • peter modelcitys Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2399
  • Karma: 4
  • Dank erhalten: 665
ich habe die Schalter der Knüppel an den entsprechenden Platinen im Knüppelaggregat angelötet.
Für die beiden Tasten habe ich einen der Serien-Schalter geopfert. Schalter aus der Steckplatine ausgelötet, und die Drähte der Taster angelötet. je einen Draht der Taster zusammen auf die Mitte, die anderen einer links, einer rechts.

Funktioniert einwandfrei, auch wenn beide Taster zusammen gedrückt werden. es übernimmt der der als erstes gedrückt wird.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Schalter Si und Sj bei DS24 04 Dez 2019 19:49 #4

  • klaus
  • klauss Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 170
  • Dank erhalten: 23
Hallo Henry & Peter,

danke für eure Antworten.
Ja ich benutze die Knüppel von RC-Technik.

Eben genau jene Variante - einen Serien-Schalter zu opfern - möchte ich vermeiden.
Was dann auch noch nicht meine Frage beantwortet bzw. wieder diese Frage aufwirft: Positionen Si und Sj sind ja noch unbelegt und werden in der Software auch als solche angezeigt bzw. zur Verfügung gestellt, also sollte man diese doch nutzen können, oder nicht? :oops:

Gruß Klaus

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Schalter Si und Sj bei DS24 04 Dez 2019 20:07 #5

  • peter modelcity
  • peter modelcitys Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2399
  • Karma: 4
  • Dank erhalten: 665
du kannst in der DC 24 ohne dem neuen Modul nur zwei zusätzliche Geber anschliessen. Das ist bei dir der 3 Weg Schalter und noch der Drehgeber. Ende, mehr geht nicht.
Für die Taster musst einen oder zwei Serienschalter opfern.

Sorry, habe gerade gelesen, dass du eine DS24 hast. Meine Einlassung bezieht sich auf die DC 24

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von peter modelcity.

Schalter Si und Sj bei DS24 04 Dez 2019 20:11 #6

  • HNAGL
  • HNAGLs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 4869
  • Karma: 26
  • Dank erhalten: 2324
Du brauchst die Taster nur an die Lötpads anlöten bei den Knüppeln und Sk und Sj funktionieren.
Wenn Si und Sj in der DS24 unbelegt wären, müsste ein freier Stecker auf der Senderplatine zu sehen sein
und du kannst dir ein Kabel crimpen, nur glaube ich das nicht. Bei der Dc24 sind alle Stecker verkabelt.
Ein Drehpoti gehört immer auf Sk oder SL weil man dieses dann kalibrieren kann.
Mfg Harald
