THEMA:

Hallo zusammen,
ich habe bei meiner DC24 einen Tastschalter verbaut mit dem ich einmal über die Federrückstellung einen Telemetriewert und einmal in mittelstellung und vorderster Stellung den Schalterzustand ein oder aus.
Die mittlere Stellung sollte aber nur angesagt werden, wenn ich von vorne nach mitte schalte.
Ich bekomme aber auch die Ansage sobald ich den Taster von hinten nach mitte los lasse.
Habe schon mit Logischen Schaltern versucht komme aber nicht weiter.

Gruß Christoph

Hallo Christoph,
dazu brauchst Du, zusätzlich zu einem logischen Schalter, noch einen Sequenzer, dann funktioniert das.
Der Sequenzer ist recht einfach, Anfangswert ist -100%, 0.1 oder 0.2s Später dann +100%.
Der Sequenzer wird von Deinem Schalter gesteuert.
Die logische Verknüpfung ist dann Dein Schalter mit dem Sequenzer.
Musst Du mal etwas mit rum spielen.
Der Sequenzer stellt eine verzögerte Version deines Schalters da, dadurch kannst Du / der logische Schalter, die Schaltrichtung erkennen.

Ingmar

Hi Ingmar,
danke für deine Hilfe. Hab gerade auch schon mit Seqenzer probiert.
Dann muss ich nochmal weng spielen rückmeldung folgt!

Gruß Christoph

Hallo Christoph,

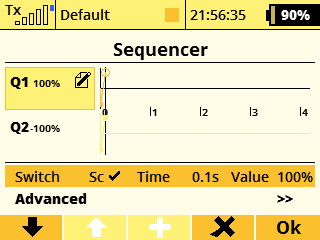

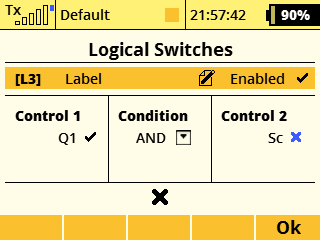

hier die Screenshot's...


Ingmar

Hi Ingmar,
danke für die Screens, irgendwie klappt es nicht. Ich bekomme immer "ein" wenn ich den Taster los lasse. Mit dem Seqencer bekomme ich "ein" wenn ich ziehe aber kein "ein" wenn ich von vorne nach hinten schalte.
Es soll ja keine Ansage kommen wenn ich den Taster los lasse aber "ein" wenn ich den Schalter von vorne nach mitte um lege.

Gruß Christoph

OK, jetzt wird es etwas komplizierter, so von der Ferne...
Also gut, die Ansage soll kommen, wenn Du den Schalter von Vorne in die Mitte bringst, richtig?
Wenn Ja, lernst Du den Schalter für den Sequenzer folgendermaßen ein: Schalter steht in der Mitte und wird zum Einlernen nach vorne geschaltet.
Beim Einlernen des Schalters für den logischen Schalter steht der Schalter zu Beginn vorne und wird dann in die Mitte geschaltet.
Zur Überprüfung:
Im Sequenzer darf der Schalter nur in der vorderen Stellung einen Haken anzeigen, beim logischen Schalter darf der Schalter nur in der mittleren Stellung einen Haken anzeigen.
Ich hoffe, das hilft Dir weiter.

Ingmar
