Profibox als "Schülersender" 04 Sep 2012 09:25 #1

  • Naschmichel
  • Naschmichels Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 26
  • Dank erhalten: 4
Ich experimentiere schon einige Zeit an folgender L/S Lösung:
L/S - Kabel von Fremd Sender (z.B. DX8) an L/S Buchse (z.B. Graupner) (Verbindung mit Klinkenstecker)
Von der L/S Buchse passt das Kabel mit der Halterung für die Profibox zusammen. (PPM Eingang)
Profibox im TX Modus. Dann müsste man doch im Monitor die Kanäle des Schülersenders sehen bzw. einen Jeti Empfänger binden können ? > Tut aber bei mir nicht ......
Ziel ist es mit der DC16 als Lehrer eine Drahtlos L/S Verbindung zu einem "nicht Jeti Schüler Sender" zu bekommen.
Oder hat jemand eine andere Lösung dafür ?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Profibox als "Schülersender" 04 Sep 2012 11:06 #2

  • powereco
  • powerecos Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 80
  • Dank erhalten: 8
Mir ist gestern eine Idee in diese Richtung gekommen.

Wenn ich an die DC-16 eine MC22 mit Jeti anbinde und an die MC22 per Graupnerkabel eine MC14 dann kann ich mit der DC 16 an die MC22 geben und die MC22 kann an die MC14 weitergeben.

Paktisch: Lehrer / Lehrer / Schüler Betrieb.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Profibox als "Schülersender" 04 Sep 2012 11:39 #3

  • Kupferdings
  • Kupferdingss Avatar
  • Offline
  • Administrator
  • Administrator
  • Beiträge: 151
  • Dank erhalten: 318
Hallo,

grundsätzlich ist die beschriebene Idee vom Themenstarter richtig.

Schritt Nr.1 ist der DX8 Jeti beizubringen. Dazu kann die Profibox oder ein "einfaches" Sendemodul verwendet werden. Wenn das funktioniert, kann ein normaler Jeti Empfänger gebunden und darüber testweise ein paar Servos gesteuert werden. Schritt Nr.2 ist dann die Bindung mit der DC-16. Aus Sicht der DC-16 wird dann ein anderer Jeti Sender gebunden, das da eine DX8 hinterhängt, bekommt die DC-16 nicht mit.

Laut der Beschreibung scheint es bereits an Schritt Nr.1 zu haken. Dazu fallen mir folgende Möglichkeiten ein:
- Die Profibox ist an einer oder mehreren Stellen noch falsch konfiguriert. Das ist der einfachste Fall und sollte recht einfach zu beheben sein.
- Die Profibox bekommt kein PPM Signal von der DX8. Das ist ein wenig aufwändiger, denn es muss unter Umständen das Kabel angepasst / umgelötet werden.
- Die Profibox bekommt ein PPM Signal, kann damit aber nichts anfangen. Dies würde den meisten Aufwand bedeuten, da dann ein Schaltungsaufwand entsteht und das PPM Signal invertiert und / oder die Amplitude angepasst werden müsste.

Meine Erfahrung sagt mir, dass die beiden ersten Punkte am wahrscheinlichsten sind. Die Jeti-PPM-Eingänge sind normalerweise sehr tolerant. Ich habe leider gerade weder eine Profibox noch eine DX8 zur Hand um ein paar Tests zu machen. Wie genau hast du denn Profibox und DX8 verbunden? Kannst du das mal skizzieren?

Was den anderen Vorschlag angeht, so verstehe ich den Sinn einer solchen Sender-Serien-Schaltung nicht. ;) Funktionieren würde es wahrscheinlich, aber man könnte die MC22 auch direkt als Schülersender verwenden. Die MC14 erscheint mir da überflüssig.

Viele Grüße,

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Profibox als "Schülersender" 05 Sep 2012 17:27 #4

  • Naschmichel
  • Naschmichels Avatar Autor
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 26
  • Dank erhalten: 4
Danke für die Ausführungen,
Richtig; Es hakt am Schritt 1
Ich vermute kein Konfig Problem an der Profibox. (Ist im TX Mode) Was müsste man noch einstellen ?
Vermute eher es kommt kein PPM Signal über die Buchse > aber wie checkt man das ? Sollte die Kanalanzeige auch schon ohne gebundenem Empfänger funktionieren ? .... oder kommt das vom Rückkanal des Empfängers ?
Woher soll eigentlich die Versorgungsspannung kommen ? Von der DX8 ? (kanns wohl bei 2pol. Kabel nicht); Von der Profibox ?

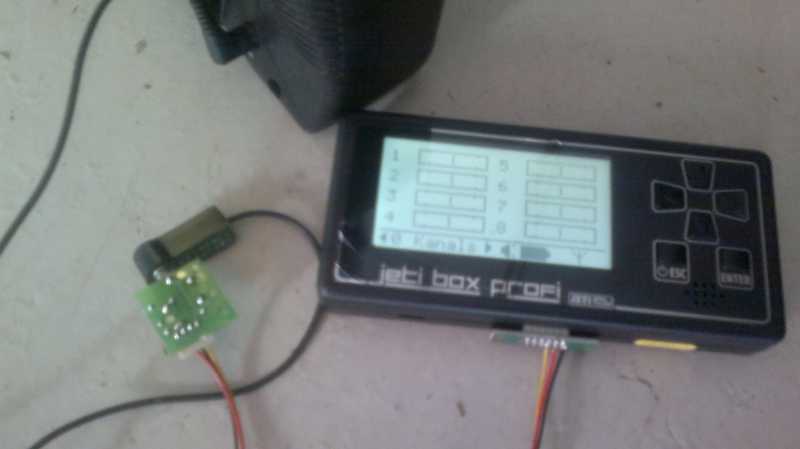

Bild der Verbindungen ist im Anhang.
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Profibox als "Schülersender" 06 Sep 2012 08:16 #5

  • uwe neesen
  • uwe neesens Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 1939
  • Dank erhalten: 2274
Hallo

PPM-Signal-Prüfung: JetiBox Profi ist eingeschaltet, einmal die "Linkstaste" betätigen und du siehst die Kanäle als bewegende Balken (wenns OK ist).
viele Grüße, Uwe
BITTE keine PN, Anfragen immer per Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein! So lassen sich Links und Anhänge, Tipps und Tricks besser und einfacher weitergeben.
Hacker Factory-team

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von uwe neesen.

Profibox als "Schülersender" 06 Sep 2012 16:08 #6

  • Kupferdings
  • Kupferdingss Avatar
  • Offline
  • Administrator
  • Administrator
  • Beiträge: 151
  • Dank erhalten: 318
Hi,

ok, konzentrieren wir uns auf Schritt Nr.1 :)

Die Versorgungsspannung kommt in deinem Fall jeweils von den Geräten selber. Die DX8 hat einen eingebauten Akku und die Profibox auch. Das bedeutet, beide Geräte sollten unabhängig voneinander eingeschaltet werden. Wie du richtig erkannt ist, kann die Versorgungsspannung nicht über das Kabel übertragen werden.

Auf deinem Bild verwendest du irgendeinen Adapter, der eine kleine Schaltung auf der Platine zu haben scheint. Was ist das für ein Adapter? Gibt es einen Link dazu? Oder ist das selbstgebaut? Wie sieht der Schaltplan dazu aus?

Was du zunächst machen kannst, um herauszufinden, ob aus der DX8 ein PPM Signal kommt, ist einfach mal ein Multimeter an den Klinkenstecker halten (Schaft sollte Minus, Spitze / Kopf plus sein). Du kannst zwar mit einem Multimeter kein PPM Signal sehen, aber es sollte irgendeine gemittelte, stabile Spannung angezeigt werden, die sich geringfügig verändern kann, wenn du alle Knüppel in eine Richtung bewegst.

Ohne jetzt genau zu wissen, was auf der Platine passiert, ist es ein wenig schwer weiter zu helfen.

Viele Grüße,

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
