Hallo Micha, wie bewertest du denn mein letztes Log?

50s keine Wertänderung, das schafft selbst der dickste Glättungskondensator nicht.

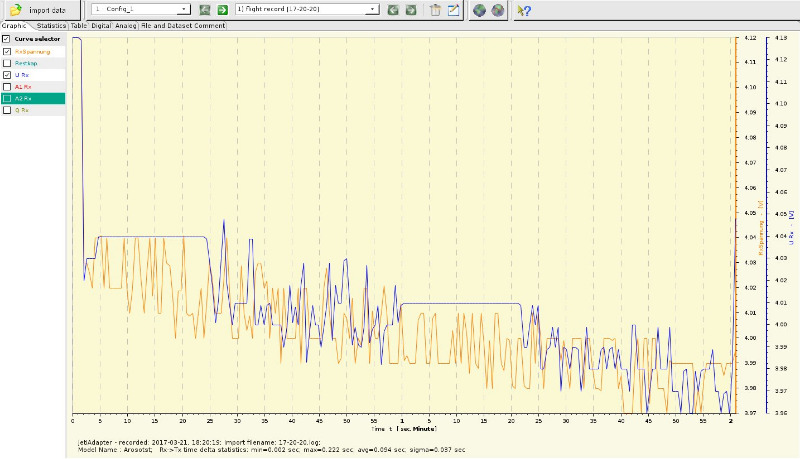

Habe meinen Versuch von gestern wiederholt, diesmal mit einem Unisens-E zur Gegenüberstellung. Diagramm erstellt mit DataExplorer:
- blau ist die Spannung des Empfängers laut Jeti eigener Rückmeldung
- orange ist die Spannung des Empfängers laut Unisens-E Rückmeldung.
Man sieht deutlich wie die blaue Jeti Kurve zweimal innerhalb von 2 Minuten über einen Zeitraum von jeweils etwa 20 sec konstant bleibt, während die orange Kurve vom Unisens-E oszilliert. Dazwischen oszilliert auch die blaue Kurve.

Falls da jemand mit Kondensatoren etc arbeitet, kann der nicht im Empfänger sein, sonst müssten sich beide Kurven gleichen.

Zur Erinnerung: Versuch durchgeführt mit DS-16 SW 4.22 (die Variante ohne Lua), R5 Ex Empfänger SW3.23, 4 Miniservos gespeist aus einer einzelnen Lipo Zelle

Hallo zusammen,
hier mein Ergebnis mit DC-16 V4.22 LUA und REX 7 V1.03 mit 16ms und 8 Kanälen. Sorry. TX 100Hz.

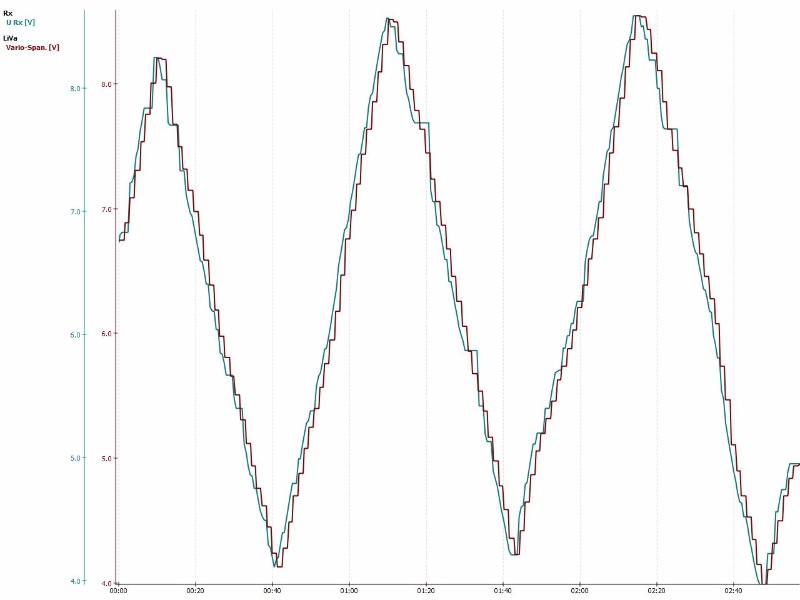

TX: 100Hz

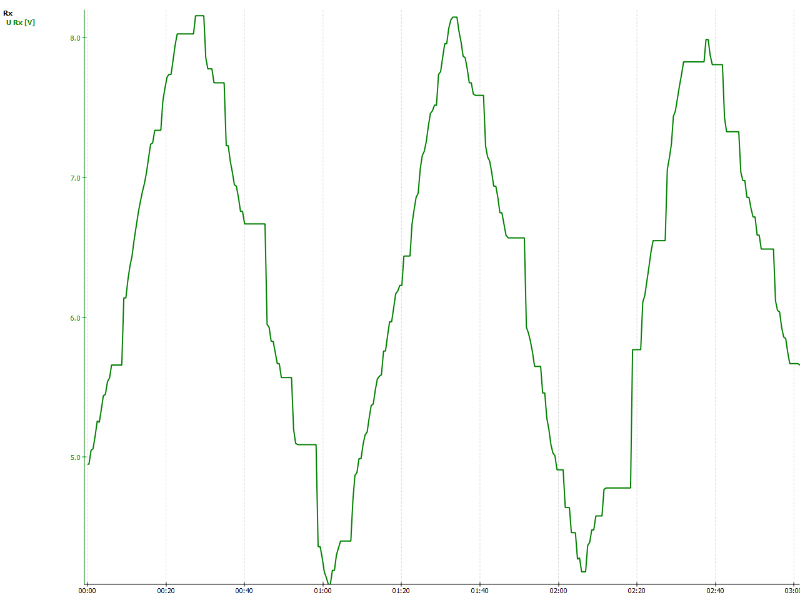

TX: 50Hz


Bei 50Hz sind auch hier bis zu 10s konstante UB-RX Werte zu finden.

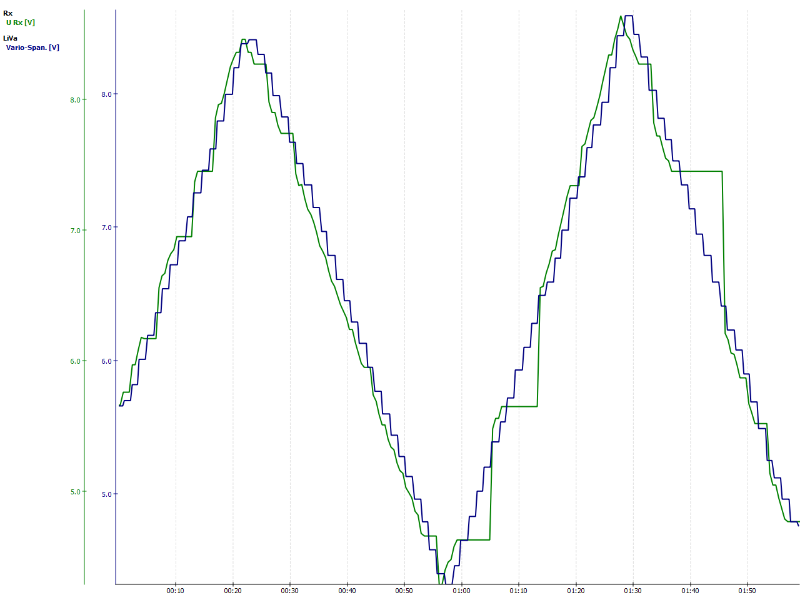

Dann ein neues Modell nur mit REX 7 wie oben aber ohne jegliche andere Telemetrie:



Der REX hat eben auch noch andere Dinge zu erledigen.

Hallo Volker,

Lasse das Diagramm endlich einmal weg,weißt Du wie das Studio glättet?.
Schaue dir die einzelne Daten nebeneinander an.Es schwankt in diesem Bereich immer ein wenig! zwischen Jeti und Sens E drüber oder drunter.Ich könnte mir Vorstellen das Jeti direkt am eigentlichen Prozessor abfasst,der auf ich denke mal wie bei Futaba 3,5 volt läuft , und der Unis E an den Steckplätzen.Deshalb mache Deinen Versuch noch einmal so wie ich es vorher beschrieben habe.Also langsam runter und dann wieder rauf.Dann wissen wir mehr.Auch wenn es bei dir für 50sec so aussieht muss es nicht so sein.Ich bin mir sicher das mindestens jede Sec die Empfängerspannung bei mir geändert wurde...und das über 10min.

Micha

PS. Ich habe Jeti angeschrieben warten wir ab was Martin dazu sagt.

hallo micha

ich lese hier aufmerksam mit und habe gedacht schaue ich mal in meine logs.
dazu habe ich ein beliebiges hergenommen, 4 klappen segler.
DC-16, 4,22 lua, 100hz, ich glaube 17 ms und es ist ein R7 drin, noch einer im schrumpfschlauch.

du schreibst

MichaFranz schrieb:

Lasse das Diagramm endlich einmal weg,weißt Du wie das Studio glättet?.

ich habe da einen unilog2 drin. und wie du schreibst habe ich mal schnell eine beliebige sequenz genommen, dieses "feature" kann ich aber in verschiedensten logs unterschiedlicher modelle reproduzieren udn eben auch erst seit 4.22 davor ändern sich auch die direkten werte vom RX immer.

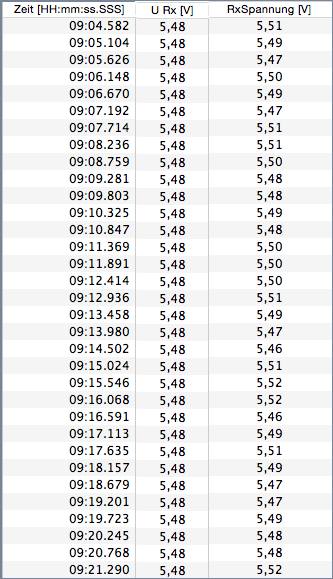

der unilog hat durchgehend sich ändernde werte, der RX selbst hat immer wieder "geglättete" abschnitte siehe screenshot.
die tabellenwerte habe ich mit dem dataexplorer rausgezogen, bzw den screenshot gemacht.

gruss,
guido

Hallo zusammen,
will hier noch eine eine Messung mit DC24 nachreichen.

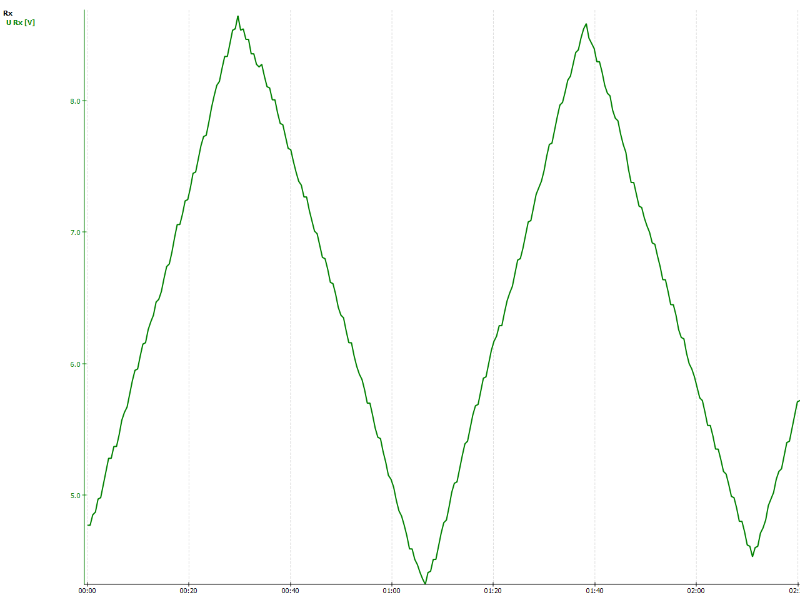

Ist identisch zur letzten Messung oben. Ein nacktes Test-Modell mit REX7 an einer DC24 (TX 50hz).
Man kann hier den exakten Spannungsverlauf erkennen. Meine Vermutung, dass es am RX liegen könnte, ist also falsch gewesen.
