THEMA:

Liebe Kollegen
Ich versuche die Bedeutung des Log Eintrags zu verstehen der im Manual so beschrieben ist:

Mit integrierten Sensoren kann er auch seine Orientierung in den einzelnen Achsen (Roll, Pitch und Gier) oder GKraft bereitstellen.

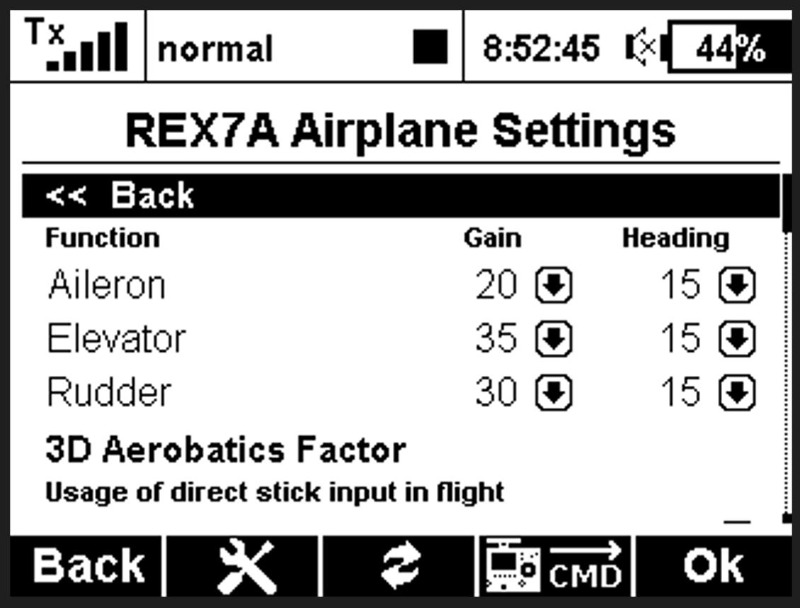

Ich habe nun einen Flug aufgezeichnet. Die ersten ca. 2 Minuten im Dämpfungsmode, den Rest ohne Kreiselwirkung.

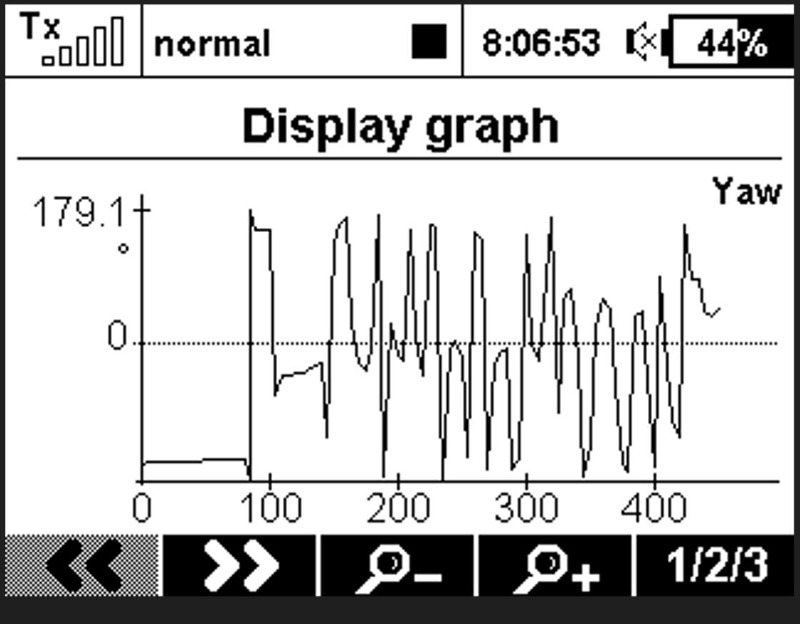

Ich sehe in der Aufzeichnung der Yaw (Hochachse) kaum eine Veränderung oder gar keine.

Was ist die Bedeutung dieser Daten? Yaw rate in Grad pro Sekunde? 179? scheint mehr sehr viel. Orientierung gemäss Manual? Verstehe ich gar nicht. Orientierung bezogen auf was?
Wäre froh um eine Erklärung.

LG
Felix

Hallo Felix,
ich verstehe nicht ganz, was Du wissen möchtest...
Die Achsen wenden in Grad (°) angegeben.
Somit ist Yaw die momentane Ausrichtung des Modells.
0° sollte der Ausrichtung beim Initialisieren sein.

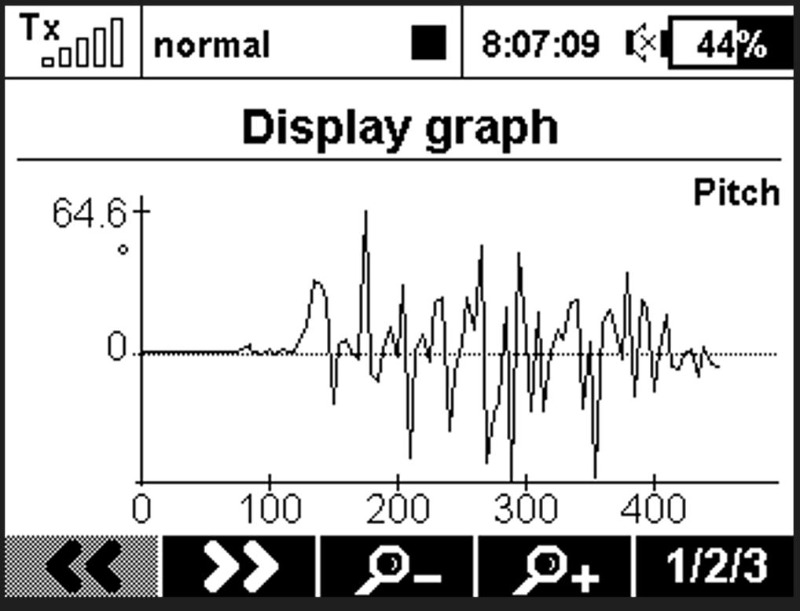

Pitch ist der Winkel den das HR beeinflusst.
Roll das gleiche mit QR.

Ingmar

Danke Ingmar ,
Das mit der Referenz hatte mich da etwas verwirrt.
Wenn ich die Daten nun so lese, machen die Aufzeichnungen mehr Sinn.
"Position" ist also die Orientierung der drei Achsen bezogen auf die Initialisierungslage. d.h. wenn man in der Pistenachse initialisiert kann man den Flugweg schön nachvollziehen....
Das wäre für mich somit geklärt.
Was ist der Nutzen dieser Info?
Schön(er) wäre wenn man die Drehraten oder sogar die Eingriffe des Kreisels sichtbar machen könnte. Das würde beim Einstellen helfen. Trotzdem, wieder was gelernt.
LG
Felix

Hallo Felix,

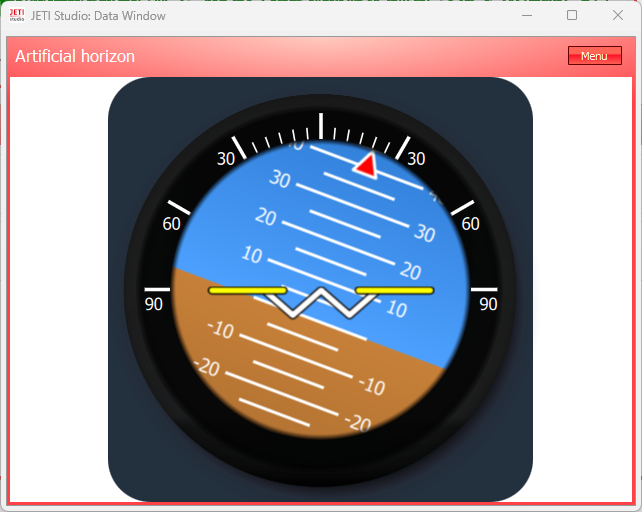

es gibt, wenn ich mich recht entsinne, eine App von Jeti, die einen künstlichen Horizont auf dem Senderdisplay anzeigt.
Ich denke, die gibt es auch im Jetistudio...
Gerade mal nachgeschaut, ja, ist im Jeti-Studio auch vorhanden...



Ingmar
