THEMA:

Möchte euch hier eine Hilfe zur Intallation der Competion SRS mit dem JETI System geben.


1. Man läd sich die PowerBox-Terminal von der Powerbox Internetseite und installiert sie.
Nach erfolgreicher Installation muss die Box im Menu auf UPDATE gestellt werden und mit dem USB-Interfacekabel verbunden werden. Angeschlossen wir das Kabel links an der Box. Dort wird auch normalerweise die Telemetrie für die Multiplex Empfänger angeschlossen. Wie rum das Kabel angeschlossen wird erkennt man an der Form, die des JR-Steckers entspricht. Danach das Kabel mit dem PC verbinden.

2. Nun muss man das Update per Online Update aufspielen. Das Programm läd die Datei vom FTP-Server herunter. Allerdings lassen die meist Firewalls im Rechner oder Router dies nicht zu. Deshalb gibt es die möglich das Update manuell aufzuspielen. Beim download des Terminal sind immer die neuesten Updates dabei. Diese findet man nach dem klicken auf Datei auswählen unter: C: PoweBox Terminal\Programm\Update…

3. Als nächstes müsset ihr die beiden Satelliten auf ab 3.11 geupdatet werden. (Auch bei neu gelieferten Satelliten!!!) Erst dann sind diese in der Geräteübersichtsicht der DC-16 sichtbar und können eingestellt werden.

4. Die Box muss im Menü: TX-System auf JETI EX Bus gestellt werden.

5. Jetzt werden die Satelliten (noch über PPM und Bind-Plug) gebunden. Hierzu muss man die DC-16 auf das zwei Wege System gestellt werden. Wie das genau funktioniert wurde hier beschrieben: 2 Wege-HF

6. Nach dem binden muss in der Geräteübersicht der DC-16, folgende Einstellungen für beide Satelliten gemacht werden. Diese Daten stammen von der Fa. Powerbox:
Failsafe: disable
Output Periode: Auto
Output Mode: Ex bus
RX-Mode: Normal

7. Derletzte schritt besteht nur noch aus dem umstecken der Sats von PPM auf Ext. FERTIG

Es ist nun auch nicht mehr nötig die R-Sats mit dem Bind-Plug zu binden. Es geht nun automatisch über den Ext. Ausgang.

Habe mit PB nichts gemeinsam und alles ohne gewähr!!!

Ich hoffe ich konnte dem ein oder anderen damit schneller weiter helfen.
Mir auf jedenfall!!!

Falls ich doch was falsch geschrieben haben soll bitte ich um eine PN.
So kann ich den Text noch schnell umschreiben.

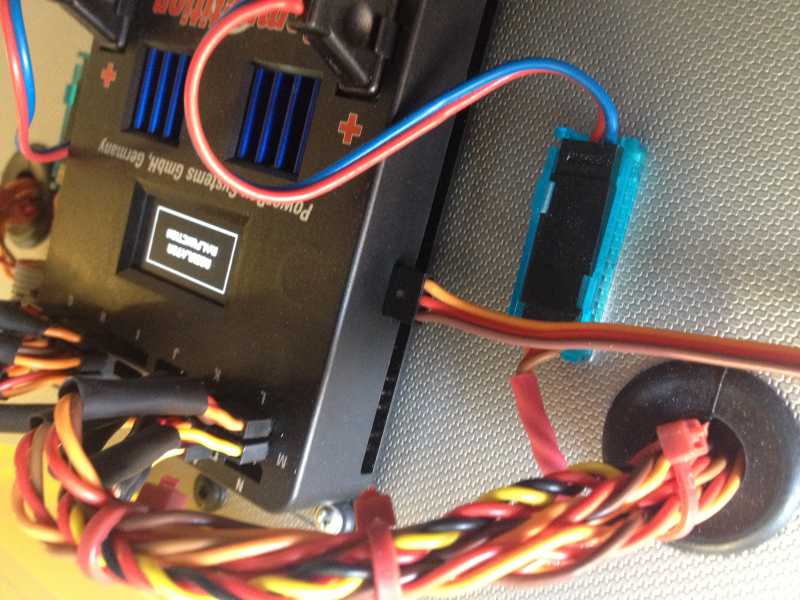

Anbei noch ein BIld wie das Datenkabel angschlossen wird

Mit fliegerischen Grüßen Flo

Noch was zu 6.: Hier muss ich noch erwähnen das man bevor man die Satelliten in der Geräteübersicht auf Ex Bus stellt, die PPM Ausgänge auf PPM 16 gestellt werden müssen. Sonst hat man Werkseitig nur einen Bus mit 8 Ausgängen. Klingt zwar komisch, ist aber so.
