THEMA:

Hallo, da das Thema noch mal hoch gekommen ist dachte ich mir das ich mal ein paar Bilder
vom "verbau" meines 8er Modul s in der DC16 mache.
Für mich war eine voll integrierte Lösung wichtig.

also
1. Ein/Aus via Schalter an der DC16
2. Antenne in der DC16
3. Binden ohne die DC16 zu öffnen
4. LED Info, wenn das Modul an ist.

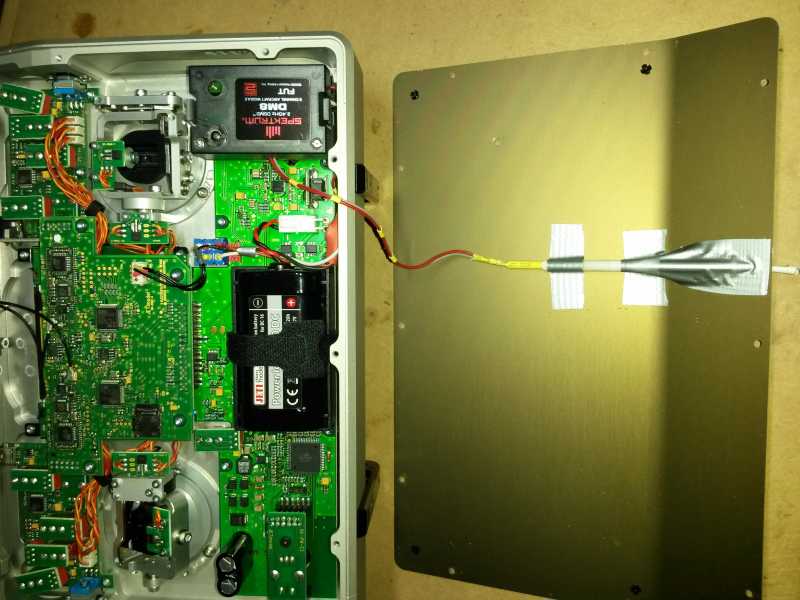

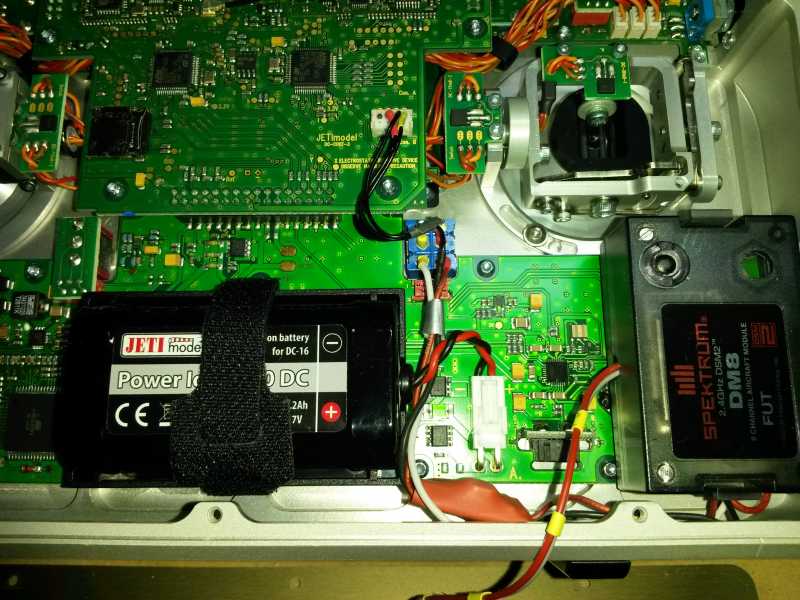

Das Modul liegt bei mir ebenfalls über dem Lautsprecher, wobei ich einen Abstandhalter dazwischen gebracht habe damit der LP noch ordentlich spilet. Der Schalterplatz SE wurde für den E/A Schalter genutzt, der das minus und das ppm zum Modul schaltet. Ich habe zur Sicherheit einen Step-Up Wandler verbaut der ab 3,4 Volt eine Spannung von 9 Volt für das Modul liefert.

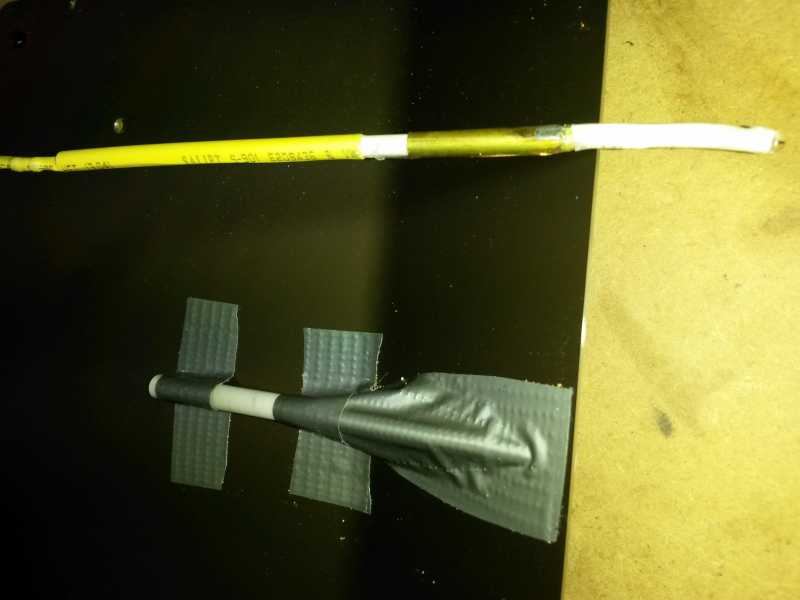

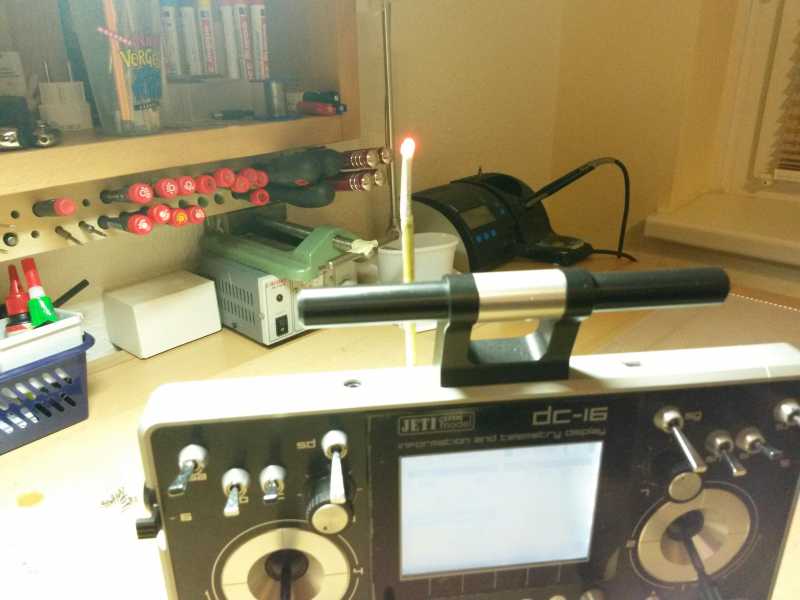

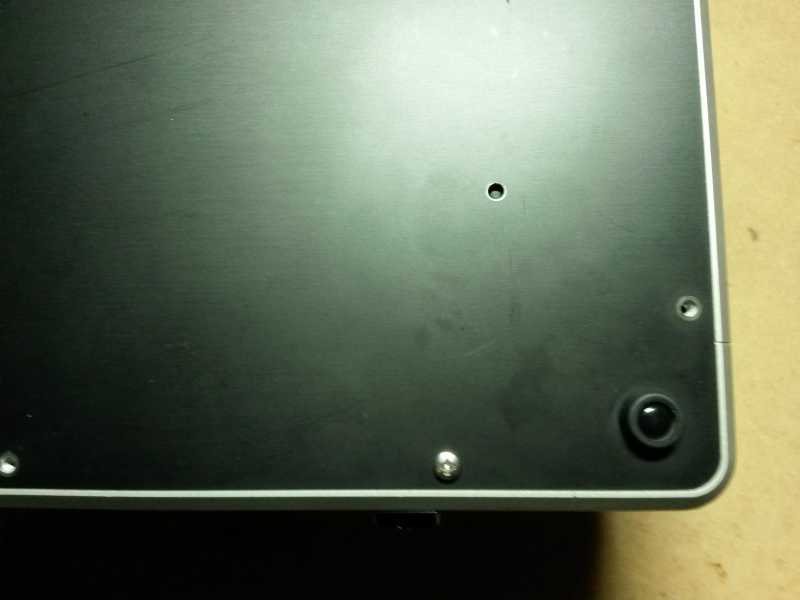

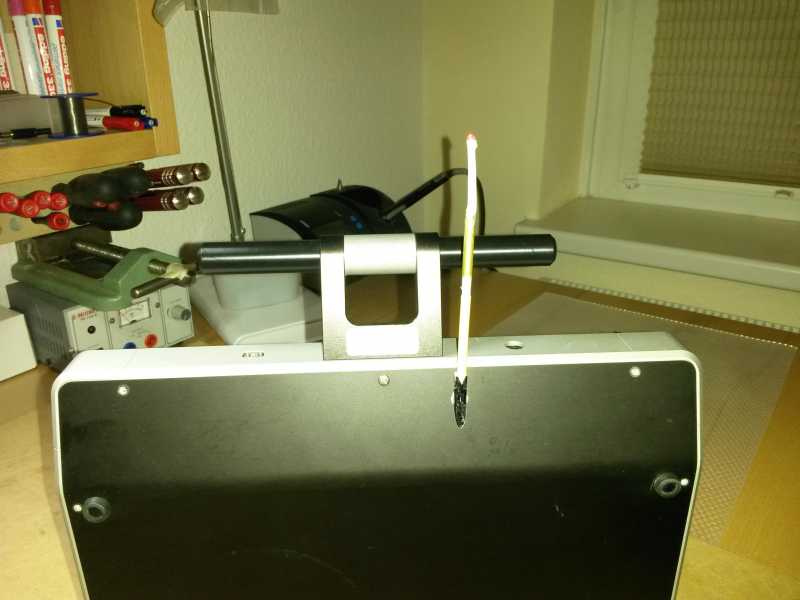

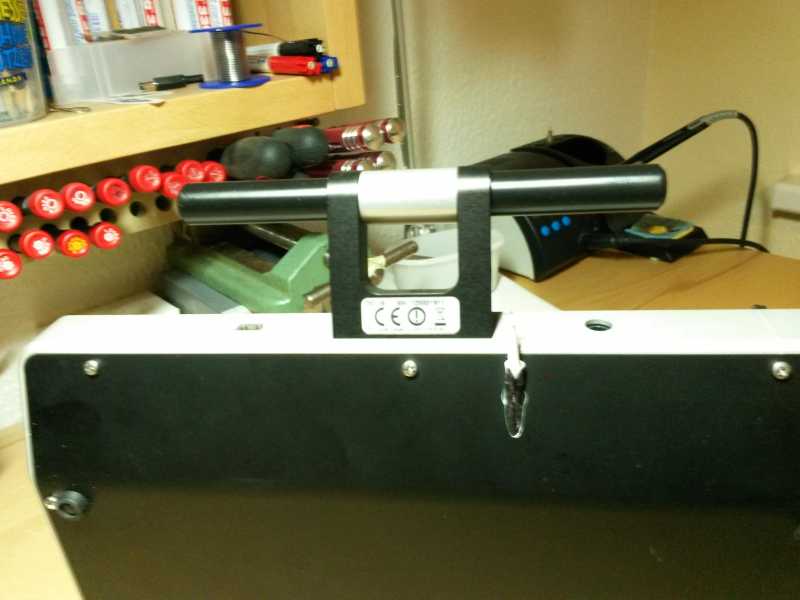

Durch die Rückplatte wurde ein Trinkhalmröhrchen geführt, in dem die Antenne sitzt. Die Antenne selbst ist in einem Röhrchen, was nun bei Bedarf versenkt/ herausgezogen werden kann. Das Binden ohne öffnen der DC16 geht über ein Loch in der Rückwand der DC16 was genau über dem Bindeknopf des Moduls platziert ist. Ein Abstandsring um den Bindeknopf am Modul verhindert ein versehentliches drücken wenn die Rückwand der DC16 zu sehr gedrückt wird. Am Ende der Bastelei war nur noch das Problem der optischen Signalisierung offen, wenn das Modul in Betrieb ist. Da ich keine Bohrungen im Gehäuse machen wollte kam ich nur auf die Idee, eine LED auf die Spitze der Antenne zu setzten. Masse ist ja über den Schirm der Antenne schon da, das Plus wird vom Modul via Vorwiederstand und Lackdraht an die LED herangeführt. Hier beeinträchtige ich bestimmt die Sendeleistung / Reichweite. Da ich aber ausschließlich die kleinen BNF-Modelle nutze, ist die Grenze eher die Erkennung der Fluglage als die Reichweite. Bis jetzt hatte ich keine Reichweitenprobleme.
Es war eine ziemlich aufwändige Bastelei, arbeitet aber nun schon seit über einem Jahr ohne Probleme.

Vielleicht ist für den einen oder anderen eine Idee dabei

Viele Grüße

Alfons

hallo,
Ich kaufe eine qx200 Klinge (Spektrum) in diesem Winter mit meinem jeti DC-16 stehlen.
Ich installieren Sie das Modul mit einem JR orange RSAT2 meine Multirotor QX200 stehlen.
Auf der negativen PPM-Ausgang (RSAT2). Ich kann nicht zum Betrieb der Motoren gibt es den Schalter Flugmodus, die funktioniert (3 Modi möglich Diebstahl).
Haben Sie machte diese Montage ?.
In Französisch, wenn möglich, als mein Deutsch ist nicht gut:-). (Google Translate)

Bonjour,
J'ai acheter un blade qx200 (spektrum) afin de voler cet hiver avec ma jeti DC-16.
j'ai installer le module Orange JR avec un RSAT2 pour faire voler mon multirotor QX200.
La sortie PPM sur négatif (RSAT2). je n'arrive pas a faire fonctionner les moteurs , il n'y a que le switch des mode de vol qui fonctionne (3 modes de vol possible).
Avez-vous déjà fait ce montage ?.
En français si possible car mon allemand n'est pas bon . (google translate)

Nobody ?

Envoyé de mon C6903 en utilisant Tapatalk

Hallo,

perhaps better in englisch?

Regards

PW

hello,

I buy a qx200 blade ( spektrum ) to steal this winter with my jeti DC -16.

I install the module with a JR Orange RSAT2 to steal my multirotor QX200 as a tutorial that I've seen on an English forum.

I made the programming on the PPM output rsat2 by going Ppm negative and 20 ms.

The bind between my qx200 and the Orange module is ok but I can not seem to put the engines running ( I have to apply the procedure according to the manual ) there is the switch that operates the flight mode ( 3 modes available flight ) .

I dry completely

Have you made ​​this montage ? In order to steal bnf blade with jeti DC16 ?.

good day



Envoyé de mon C6903 en utilisant Tapatalk

Lost in Translation

I guess you are trying to use the PPM Signal from the Jeti to drive the Orange module.
There are a couple of things you could try to reverse :
1.PPM Polarity
2.PPM Computed or Straight
3.Gas Servo channel reverse.

If you get the swash controls but not the motor I would start with 3.
If nothing but bind goes 2.
