REX Antennen Problem? 22 Aug 2021 17:41 #1

  • Örgi
  • Örgis Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • 06.03.1961
  • Beiträge: 132
  • Dank erhalten: 30
Moin,

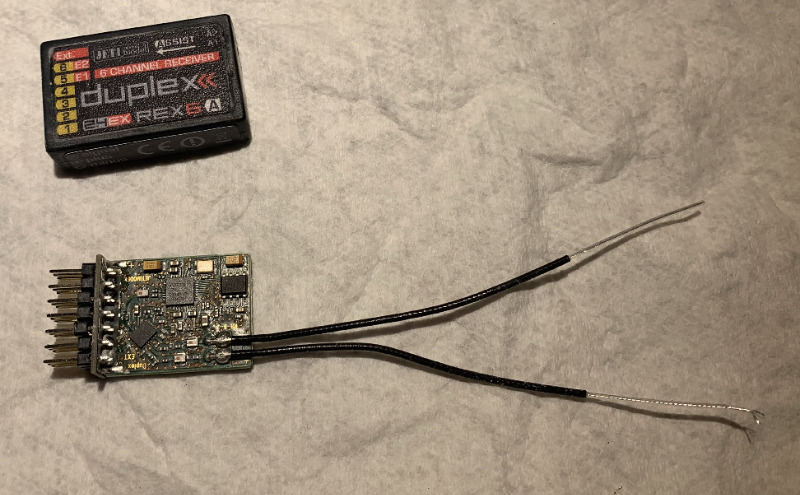

da ich gestern meinen REX6A unfreiwillig in Kerosin gebadet habe, hab ich ihn heute geöffnet um Gehäuse und Platine zu reinigen. Bei der Gelegenheit habe ich die Antennen mit einem Ohm- Meter durchgemessen. Da ist irgendetwas komisch. Die Messstellen habe ich zum besseren Verständnis nummeriert. Nummer 3 und 6 sind natürlich die Litzen am Kabelende.
Bei der oberen Antenne sind 1,2 und 3 elektrisch miteinander verbunden!?
Bei der unteren nur 4 und 6.
2 und 5 sind ebenfalls verbunden.
Parallel musste ich auch einen REX 3 öffnen, hier konnte ich keine elektr. Verbindung zwischen 1 und 2 und auch keine Verbindung zwischen 4 und 5 messen.
Wer hat Ahnung und kann das erklären?
Gruß Ralph
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

REX Antennen Problem? 22 Aug 2021 17:48 #2

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Hallo Ralph,
kurz vorweg, mit einem normalen Ohmmeter / Multimeter sollten man da nicht messen, das ist nicht "angenehm" für die Elektronik.

Zwischen Innenleiter und Schirm darf keine Verbindung sein.
Die beiden Schirme liegen auf gleichem Potential, sind somit verbunden.
Die beiden Innenleiter sind nicht miteinander verbunden.

Ingmar
Folgende Benutzer bedankten sich: Urbs

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

REX Antennen Problem? 22 Aug 2021 18:21 #3

  • Örgi
  • Örgis Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • 06.03.1961
  • Beiträge: 132
  • Dank erhalten: 30
Hallo Ingmar,
womit sollte man den Durchgang messen? Ist doch nur das Messen eines spanungsfreiem Kabelende........
Aber du hast natürlich meine Vermutung bestätigt. Das heißt, dass die obere Antenne zwischen Innenleiter und Schirm einen Schluß hat.
Aber woher? Der Empfänger sowie die Antennen sind völlig unbeschädigt.
Gruß Ralph

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

REX Antennen Problem? 22 Aug 2021 19:11 #4

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Hallo Ralph,
zum Messen des Wiederstandes liegt an den Messspitzen eine Spannung an.
Die kann durchaus einer empfindlichen Elektronik gefährlich werden.

Da kann sich eine Litze der Abschirmung durch die Isolation gebohrt haben.
Oder beim Löten durchgeschmolzen haben, was aber eigentlich beim Test auffallen sollte.

Ingmar
Folgende Benutzer bedankten sich: Nicolas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

REX Antennen Problem? 22 Aug 2021 19:18 #5

  • IG-Modellbau
  • IG-Modellbaus Avatar
  • Offline
  • Moderator
  • Moderator
  • Beiträge: 3138
  • Dank erhalten: 2244
Ich habe die Spannung an den Multimeter-Messspitzen gerade mal gemessen, des niedrigste waren 0,25V und das höchste 5V.
Bei 0,3V oder niedriger hätte ich keinerlei Bedenken, aber bei 5V.......

P.S.: Die 5V hatte ich bei einem gar nicht so preiswerten Labormessgerät.

Ingmar
Folgende Benutzer bedankten sich: Nicolas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

REX Antennen Problem? 22 Aug 2021 19:36 #6

  • Örgi
  • Örgis Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • 06.03.1961
  • Beiträge: 132
  • Dank erhalten: 30
Wie kann ich das testen?
Gruß Ralph
