Central Box 400 vs Powerbox Competition SRS 18 Jun 2019 14:09 #7

  • Blademaster
  • Blademasters Avatar
  • Besucher
  • Besucher

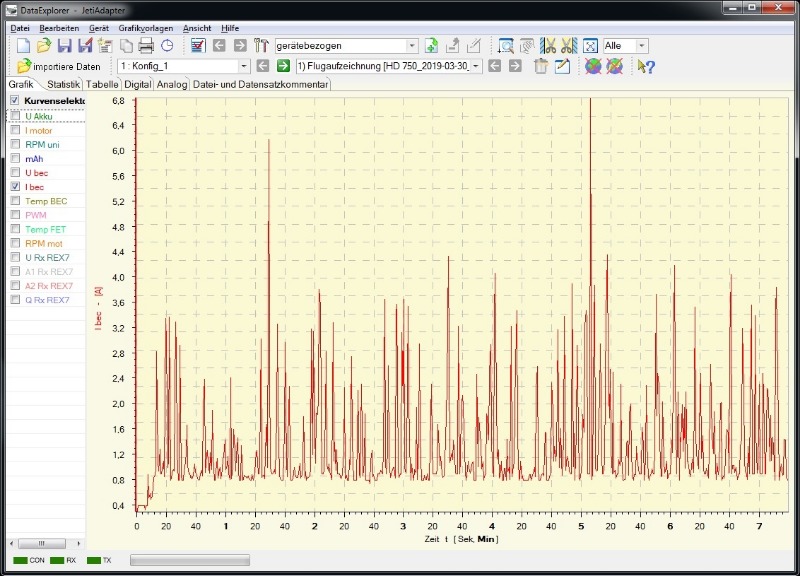

Um einen Eindruck von den Strömen zu bekommen. Hier werkeln u.A. drei MKS HBL380 an der TS eines 750er Helis.
Versorgung über das BEC von einem Kosmik bei 7,9V. Kein separater Stütz- oder Empfänger Akku, nur eine GreenCap
Bufferschaltung.



Gruß,
Dirk
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Central Box 400 vs Powerbox Competition SRS 18 Jun 2019 14:15 #8

  • tsp2002
  • tsp2002s Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 67
  • Dank erhalten: 8
Hallo PW,
welche Servos, und wie viele setzt Du bein Deiner Krill 2,6m ein.
Vielen Dank.
Beste Grüße Thomas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Central Box 400 vs Powerbox Competition SRS 18 Jun 2019 14:20 #9

  • tsp2002
  • tsp2002s Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 67
  • Dank erhalten: 8

Um einen Eindruck von den Strömen zu bekommen. Hier werkeln u.A. drei MKS HBL380 an der TS eines 750er Helis.
Versorgung über das BEC von einem Kosmik bei 7,9V. Kein separater Stütz- oder Empfänger Akku, nur eine GreenCap
Bufferschaltung.

Hallo Dirk,
danke für Deine Info.
Nur eine blöde Frage: was ist eine GreenCap Bufferschaltung?
Wie hoch ist die BEC Ampere Leistung von Deinem Kosmik ?
Gruß
Thomas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Central Box 400 vs Powerbox Competition SRS 18 Jun 2019 14:30 #10

  • Blademaster
  • Blademasters Avatar
  • Besucher
  • Besucher
Die GreenCap Bufferschaltung ist ähnlich wie ein riesen Kondensator (25F/50F) mit einer Schaltung welche den Ladestrom beim
Einschalten begrenzt. Im Betrieb fängt sie hohe Spitzenströme auf und entlastet somit etwas das BEC.

Das BEC vom Kosmik macht 10A Dauer und 30A kurzfristig.

Gruß,
Dirk

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Blademaster.

Central Box 400 vs Powerbox Competition SRS 18 Jun 2019 14:45 #11

  • tsp2002
  • tsp2002s Avatar Autor
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 67
  • Dank erhalten: 8
Hallo Dir,
danke für Deine Antwort.
Nach Deinem Diagram kommen ca. 6,8 A vor, bei 3 HBL 380.
Sehe ich das richtig? Durchschnitt über Daumen so bei 3 A?

Wenn ich das dann einfach hochrechne habe ich bei 5 HBL380 so ca. 11,3 A Spitze, bzw. im Durchschnitt über Daumen so 5A.
Sehe ich das so richtig?
Beste Grüße von
Thomas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Central Box 400 vs Powerbox Competition SRS 18 Jun 2019 15:01 #12

  • Blademaster
  • Blademasters Avatar
  • Besucher
  • Besucher
Hallo Thomas,

der Heli hat auch noch ein recht kräftiges Heckservo welches sicher wie ein "halbes" HBL 380 zu berücksichtigen ist.
Der Durchschnitt von IBEC liegt laut DataExplorer bei knapp 1,5A.
Zu Deiner "Hochrechnung", da würde ich mal 10A max. und 3A Dauer veranschlagen.


Grüße,
Dirk
