THEMA:

Display App für DC/DS 24 und DS 12

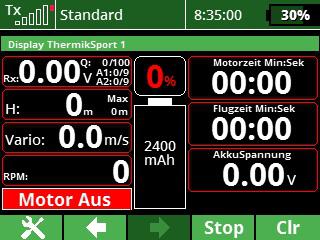

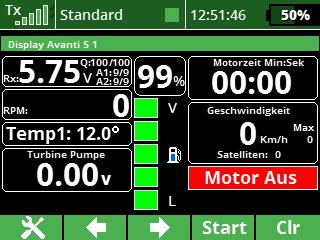

Mit der LUA-App Display kann man von allen gängigen Sensoren Telemetriewerte auf einer oder zwei Displayseiten darstellen. Außerdem können Werte gleichzeitig aus insgesammt 2 Sensoren dargestellt werden. Hier der Link für alle weiteren deteils.
www.jetiforum.de/index.php/lua-fuer-die-...en-der-ds-dc-24-ds12











hier immer die Aktuelle Version: www.magentacloud.de/share/6u6mk7kz62

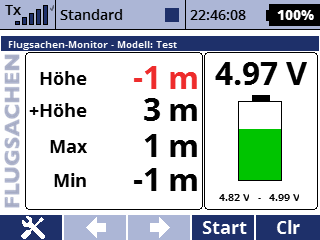

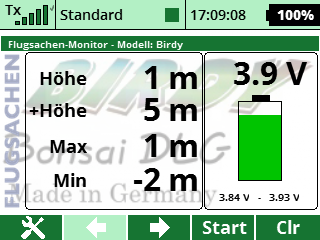

Zweiter Anlauf zur Vorstellung meiner LUA App zur Empfängerspanungs- und Höhenanzeige. In der ersten Version war noch ein Bug, sorry!

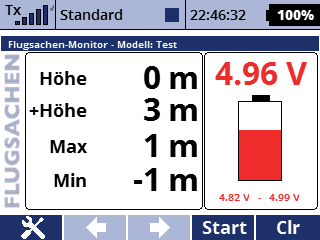

Die Empfängerspannung wird direkt vom Empfänger ausgelesen, macht also nur Sinn, wenn kein BEC verwendet wird. Die Spannung wird in einem Batteriesymbol optisch dargestellt. Unter dem Symbol wird die minimale und die maximale Spannung angezeigt und über dem Symbol der % Wert. Basis für die Berechnung der Symbolanzeige und dem % Wert ist die Differenz zwischen max. Akkuspannung und Abschaltspannung. Ab einer Meldespannung wir der % Wert und das Symbol rot dargestellt und der % Wert blinkt.

Für die Höhen werden folgende Werte angezeigt. Aktuelle Höhe, Höhengewinn, max. Höhe, min. Höhe. Der Höhengewinn kann über einen Schalter auf Null gestellt werden. Die Schritte in welchen der Höhengewinn angezeigt werden soll kann eingestellt werden. Ist die aktuelle Höhe unter Starthöhe so wird diese rot angezeigt und blinkt.

Die einzustellenden Parameter sind:

Sensor, Schritte für Höhengewinnberechnung, max. Akkuspannung, Alarmspannung, Akkuabschaltspannung

Zur Installation:

FSMonitor.lc in den App Ordner kopieren
Verzeichnis img im App Ordner anlegen wenn noch nicht vorhanden und die Datei Flugsachen.png dort hin kopieren
Parameter einstellen

Moin zusammen,

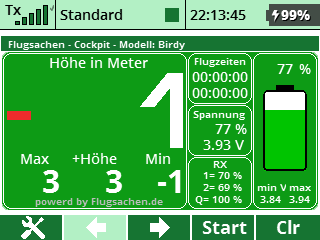

hier nun mein FSCockpit zum installieren. App, Grafiken und Anleitung findet ihr in der ZIP Datei.

Das Display des Jeti Senders ist mit meiner App in einzelne Fenster aufgeteilt. Für die Fenster können unterschiedliche Optionen gewählt werden, dies wird im Setup eingestellt. Die App greift auf die Daten des gewählten Sensors zu. Die Einstellungen werden in der Modelldatei gespeichert, so sind für alle Modelle für welche die App verwendet wird unterschiedlichen Einstellungen möglich.

Viele Grüße
Thomas

Hallo liebe LUA Entwickler,
ich möchte Euch als User mal ein herzlichen Dank übermitteln! Ohne Eure tollen Ideen zu Realisierung von Telemetrieanzeigen, wäre es wohl schnell langweilig in der heutigen corona bedingten flugfreien Zeit.

Ich habe gerade von RCT einige Anzeigen bei mir installiert.

Was mir noch fehlen würde ist eine grafische Anzeige der Motortemperatur (Sensor MT 300) Hier bekommt man immer Temperatur A und Temperatur B angezeigt. Leider in 2 separaten Anzeigeboxen.

Wäre es nicht möglich, dass man beide Temperaturwerte A und B in einer Anzeigebox (klein) ablesen kann?
Vielleicht wäre eine grafische Anzeige mit grünen und roten LED auch machbar - Zylinder A und Zylinder B (LED von der Mitte ausgehend grün wenn unter kritischer Temperatur und LED werden mit zunehmender Termperatur nach aussen Rot... (Einfach mal als Idee) Ich würde mich schon freuen wenn man eine Anzeige der Werte in einem Kästchen hinbekäme)

Für Temperaturanzeigen (Verbrenner) gibts leider nichts (zumindest habe ich nichts gefunden)

Vielleicht mag sich ja jemand der Cracks hier dem Thema annehmen.
Würde mich freuen...

VG Sascha

Hallo Sascha,
schau hier mal

www.thorn-klaus-jeti.de/de.html

Freie Displayapp

Gruß Micha
AC-R

Hallo Micha
Diese Seite ist klasse. Jedoch fehlt mir noch eine App speziell für die Motortemperatur

LG Sascha
