2x MULi6s im Display grafisch anzeigen 05 Feb 2023 20:55 #1

  • Günter07
  • Günter07s Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 215
  • Dank erhalten: 197
Hallo,

für meine Freewing Tomcat F-14 wollte ich eine grafische Anzeige der beiden Akkus im Display haben. Auf einen Blick möchte ich vor dem Start sehen ob alle Zellen 4,2 Volt haben, die Spannung der niedrigsten Zelle, welche Zelle das genau ist und die Differenz zwischen der höchsten und niedrigsten Spannung der 12 Zellen..

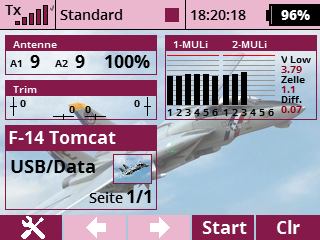

Hier zunächst ein Bild davon:



Es benötigt gerade einmal 1/4 des Displays und man sieht alles auf einen Blick. Die rote Linie oben = 4,2 Volt und die grauen Linien immer 0,1 Volt weniger. Ganz unten ergeben sich also 3,2 Volt und da ist glaube ich schon längst Schicht im Schacht. Zelle 2.5 bedeutet: Muli2 Zelle 5 ist die niedrigste Zelle, deren Spannung oben mit V Low 3.745 angezeigt wird.

Was kann man alles einstellen --> NIX
Es gibt keine Menüs aber dafür eine "Autoerkennung" der MULi6s :-) FAST! Eine Kleinigkeit muss doch gemacht werden!

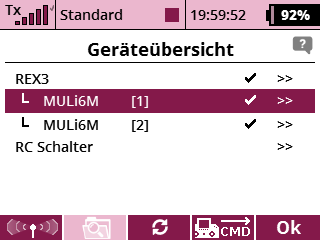

So wie im Bild oben sieht es im Telemetriefenster aus und wir müssen jetzt den Namen des Gerätes ändern!
MULi6s heißt es Original und wir ändern den Namen auf MULi1 und MULi2. Damit ist auch festgelegt welcher Akku links bzw. rechts eingeblendet wird.

Auch der Muli6M funktioniert damit, aber dafür muss leider noch etwas umgestellt werden!



EX Telemetrie muss auf 6 Zellen umgestellt werden!!! Natürlich auch die Namen der Geräte auf MULi1 und MULi2.

Unterschied zwischen MULi6s / MULi6m:
Zieht man den Akku ab, dann sind beim 6s die Daten NCIHT VALID und die Balken blinken mit der letzten Spannung. Beim 6m sind die Daten mit 0 Volt immer valid und deshalb sind die Balken dann weg. Bei einem tatsächlichen Telemetrieverlust , also Modell z.B. abschalten, blinken die Balken ebenfalls.

Die APP darf verwendet werden wie jeder lustig ist und natürlich auch geändert. Allerdings übernehme ich keine Haftung für irgendetwas, was sich daraus ergeben könnte!

Viel Spass damit.
LG Günter

Dateianhang:

Dateiname: 2xMuli6s.lua
Dateigröße:2 KB


Anhänge:
Folgende Benutzer bedankten sich: sunbeam, AndreCH, fastmover, maddi67, IG-Modellbau, Hermann, A.Kienle, frank.kleiner@gmx.net

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Günter07.

2x MULi6s im Display grafisch anzeigen 06 Feb 2023 12:48 #2

  • Günter07
  • Günter07s Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 215
  • Dank erhalten: 197
Hallo,

nachdem ich gefragt wurde ob weniger als 12 Zellen auch gehen...

Im Augenblick müssen 2 MULi6s angeschlossen werden! Da würde es sogar mit beliebigen Zellenanzahl bis max 12 funktionieren.

Bei 2 MULi6m hingegen nicht!!!

Grund:

Ein MULi6s zeigt bei den Sensoren immer alle 6 Zellen an und damit sind weniger Zellen kein Problem weil einfach kein Balken dafür angezeigt wird. Der MULi6m hingegen zeigt bei den Sensoren nur die Zellen an die tatsächlich existieren und dann läuft meine App in einen Error.

Ihr könnt euch das Programm ansehen, es ist sehr minimalistisch geschrieben!

Zur Zeit überarbeite ich diese App und danach ist alles von 1s bis 12s und 1 MULi oder 2 MULi möglich

LG Günter
Folgende Benutzer bedankten sich: sunbeam, marap, IG-Modellbau, A.Kienle, Nicolas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

2x MULi6s im Display grafisch anzeigen 06 Feb 2023 18:55 #3

  • Günter07
  • Günter07s Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 215
  • Dank erhalten: 197
Hallo,

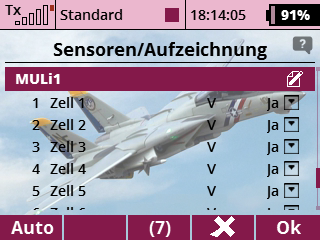

die nächste Version ist da, aber leider nur mit meinen Modellen getestet und daher bitte ich darum mir Fehler zu melden. Bevor ihr das macht seht bitte unter "Stoppuhren/Sensoren" "Sensoren/Aufzeichnungen" nach ob hier alles richtig angezeigt wird!

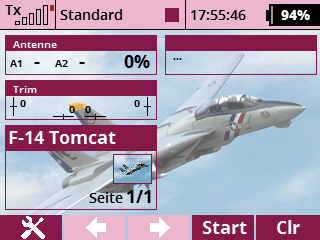

Steht hier der richtige Name im Gerät? "MULi1" muss zumindest vorhanden sein sonst sieht das Fenster so aus:



Wenn keine Balken zu sehen sind seht bitte nach welche Spannung unter Sensoren/Aufzeichnungen angezeigt werden. Wenn es dort schon nicht stimmt, dann kann meine App auch nichts anzeigen usw.

Solltet ihr im laufenden Betrieb die Zellenzahl wechseln kann es auch zu komischen Anzeigen kommen. Z.B. habe ich zum Testen einen 6s angeschlossen und danach auf einen 3s gewechselt. Akkubalken 4-6 haben geblinkt weil der Muli angenommen hat hier fehlt die Telemetrie!

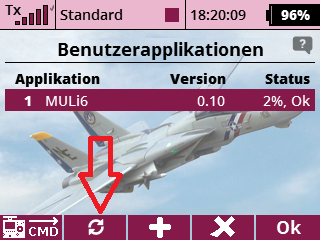

Bei jedem Start der Software wird nachgesehen ob es einen "MULi1" gibt und danach ob es einen "MULi2" gibt. Sollte jetzt z.B. der Name nicht korrekt sein und ihr ändert diesen, dann hat die App keine Ahnung davon weil diese nur beim initialisieren nachsieht!!! Also entweder Sender AUS/EIN, Modellwechsel oder ...



F2 drücken, dann startet die App neu.

Wie sieht das Fenster jetzt aus? Bitteschön:

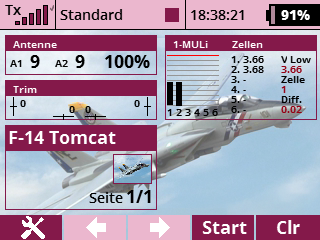

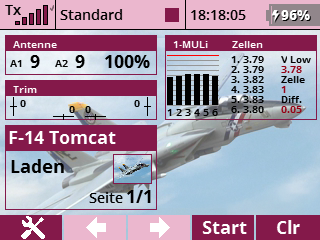

Wird nur 1 MULi angeschlossen, dann werden im freien Platz für jede einzelne Zelle die Spannung angezeigt und wie ihr sehen könnt von 1s bis 12s ist jetzt alles möglich.

LG Günter

Dateianhang:

Dateiname: 2xMuli6s_2...2-06.lua
Dateigröße:3 KB
Anhänge:
Folgende Benutzer bedankten sich: frank.kleiner@gmx.net

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von Günter07.

2x MULi6s im Display grafisch anzeigen 06 Feb 2023 19:47 #4

  • Günter07
  • Günter07s Avatar Autor
  • Offline
  • Gold Boarder
  • Gold Boarder
  • Beiträge: 215
  • Dank erhalten: 197
Hallo,

schon wieder :-(

Tja, da war ich doch um 1 Sekunde zu schnell beim schreiben weil mir jetzt noch etwas aufgefallen ist...

Bei einem neuen Modell, wenn die App erst geladen wird und es noch keinen MULi1 gibt, dann kann man das Telemetriefenster unter LUA auch nicht auswählen weil es nicht initialisiert wird!!!

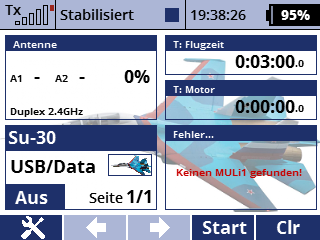

Das heißt entweder die genaue Reihenfolge beachten oder ich ändere eine Kleinigkeit bei der App. Habe ich natürlich sofort gemacht und jetzt wird das Fenster auch bei fehlender MULi1 gestartet, zeigt aber eine Fehlermeldung an, damit man es gleich sieht.



Danach nicht vergessen die App neu zu starten!

Die App im obigen Post ist bereits aktuell!!!

LG Günter
Anhänge:
Folgende Benutzer bedankten sich: sunbeam, frank.kleiner@gmx.net, Phoenix

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

2x MULi6s im Display grafisch anzeigen 07 Feb 2023 16:56 #5

  • davidmcq137
  • davidmcq137s Avatar
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 75
  • Dank erhalten: 80
Nice work .. simple and clean .. and useful too!
I could learn a lesson from you about simplicity .. loved the "what is settable? nothing!"
Dave
Folgende Benutzer bedankten sich: frank.kleiner@gmx.net, Günter07

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

2x MULi6s im Display grafisch anzeigen 08 Feb 2023 16:49 #6

  • marap
  • maraps Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 334
  • Dank erhalten: 244
Hallo Günter,
danke für die App!
Die müsste doch auch gut auf den alten DC/DS Sendern laufen, abgesehen von den roten Balken, oder?
Gruß Mario
