VarioGPS-Sensor 14 Jan 2018 22:23 #73

  • Pulsar07
  • Pulsar07s Avatar
  • Offline
  • Senior Boarder
  • Senior Boarder
  • Beiträge: 57
  • Dank erhalten: 52
Ok, mit der neuesten Version des Jeti_VarioGPS-Sensor (14.01.2018) ist die Abhänigkeit zur Adafruit library entfernt.
Habe auch mein Problem mit der Überschreitung des maximal nutzbaren Speichers gelöst. Meine Version des Arduino IDE war schon 1.8.4 aber der unter Linux/Fedora27 mit gebundelte GNU-Compiler avr-g++ hat die Version 6.3.0, die unter www.arduino.cc gebundelten IDEs bringen jedoch alle eine avr-g++ Version 4.9.2 mit. Damit ist der Speicherbedarf geringfügig kleiner und mach somit keine Probleme.

Herzlichen Dank an nightflyer88 für die Hilfe und die wirklich tolle Software.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

VarioGPS-Sensor 16 Feb 2018 08:35 #74

  • Timof3j
  • Timof3js Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 23
  • Dank erhalten: 0
Hallo,

erstmal Klasse nightflyer88 für das tolle Projekt.
Ich habe es heute morgen auch gleich mal getestet.
Software mit der Arduino Software aufgeladen, alles ohne Probleme.

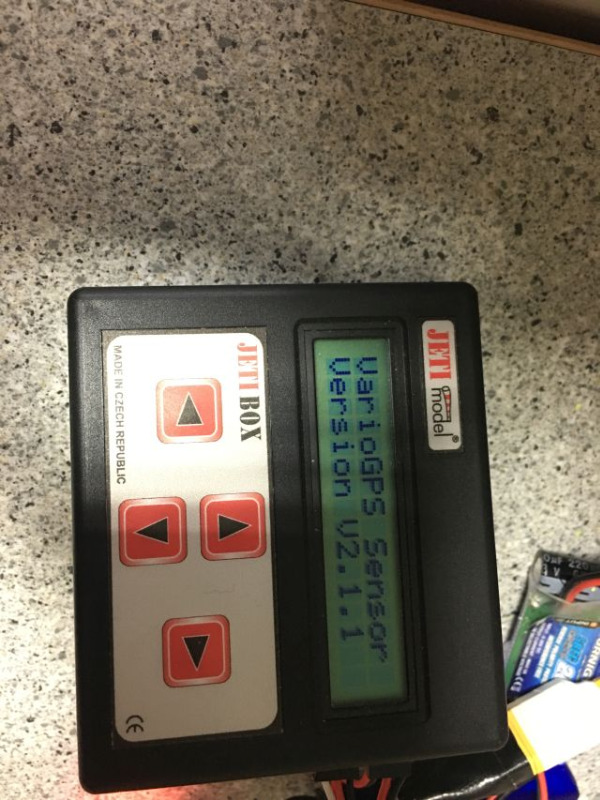

Aber dann habe ich es zum testen an meine Jetibox angeschlossen und es zeigt mir nur den Namen an.
Ist das so richtig?

Hab einen Arduino Pro Mini 3,3V 8mhz und einen BMP 280 verbaut.

Kann es sein, dass mein Sensor defekt ist oder beim überspielen falsch gelaufen ist?
Komme auch in kein Menü oder so.

Gruß Timo
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

VarioGPS-Sensor 16 Feb 2018 08:52 #75

  • nightflyer88
  • nightflyer88s Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 137
  • Dank erhalten: 142
Hallo Timo

Hast du den Rx und Tx Pin richtig angeschlossen mit Widerstand so wie im Schema ? Habe bereits die Erfahrung gemacht das es auf einem Arduino Nano das gleiche Problem gibt wie von dir beschrieben. Dort liegt es aber daran, dass noch ein RS232<>USB Wandler an den Rx und Tx Pins hängt, und dadurch die EX-Komunikation stört, und die Tastenbefehle von der Jetibox nicht empfangen werden.

Gruss Michael

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

VarioGPS-Sensor 16 Feb 2018 08:59 #76

  • VOBO
  • VOBOs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 517
  • Dank erhalten: 119
Guten Morgen Michael,

Klasse wie schnell du Änderungswünsche in dein Projekt einbringst!

Ich möchte dann demnächst auf die neueste Version umsteigen, um nur noch die Sensor-IDs zu sehen, die ich auch verwende.

Hast du die neueste Version bereits getestet oder ist es ratsam noch etwas zu warten?

Gruß Volker

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

VarioGPS-Sensor 16 Feb 2018 10:04 #77

  • Timof3j
  • Timof3js Avatar
  • Offline
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 23
  • Dank erhalten: 0
Hallo Michael,

ja ich habe den 4,7kohm Widerstand eingebaut. Habe aber gerade gesehen, dass du zwei Widerstände noch an SDA SCL angeschlossen hast. Diese fehlen mir gerade.
Was passiert eigentlich, wenn ich kein Sensor am Board habe und es anschließe?

Hier nochmal mein Bild von eben.
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

VarioGPS-Sensor 16 Feb 2018 13:02 #78

  • nightflyer88
  • nightflyer88s Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 137
  • Dank erhalten: 142

Hast du die neueste Version bereits getestet oder ist es ratsam noch etwas zu warten?

Es gibt evtl. noch ein paar Änderungen, sobald ich das auch getestet habe mache ich dann ein Release mit V2.2.

Habe aber gerade gesehen, dass du zwei Widerstände noch an SDA SCL angeschlossen hast. Diese fehlen mir gerade.

Das sind die Pullup Widerstände für den i2c Bus. Diese sind je nach BMP-Sensorboard bereits auf der Platine drauf. Wenn aber Probleme mit dem Drucksensor auftreten, kann es sein das diese fehlen. Im Jetibox Menü wird unter "Pressure sensor" der erkannt Sensor angezeigt.

Was passiert eigentlich, wenn ich kein Sensor am Board habe und es anschließe?

Das Jetibox Menü wird trotzdem angezeigt. Bei dir wird ja schon mal das Jetibox Menü angezeigt, somit hast du schon mal die richtige Firmware drauf und das Arduino läuft auch richtig. Wenn nun das Arduino nicht auf die Jetibox Tasten reagiert hast du ein Problem mit der EX Telemetrie, bzw. der Rx Pin am Arduino funktioniert nicht richtig. Hast du die EX Datenleitung an Tx angeschlossen, so wie im Schema ? Sonst kannst du mal mit einem kleineren Widerstand ca. 2.5K probieren.
