VarioGPS-Sensor 19 Nov 2017 09:47 #37

  • FuniCapi
  • FuniCapis Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 1663
  • Dank erhalten: 784
Hallo Volker

Über die Messgenauigkeit kann ich noch nichts sagen. Ich denke dass diese dem ACS in nichts nachsteht.
Selfpowered heisst tatsächlich, dass der Antriebsakku direkt den INA versorgt. Das habe ich auch so umgesetzt.
Den INA169 bekommt man bei allen gängigen Grosshändlern.
Wenn du aber sowieso mit 3.3V arbeiten willst kannst du fürs erste auch gleich dass fertige Attopilot Modul nehmen.

Gruss Lukas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

VarioGPS-Sensor 19 Nov 2017 12:18 #38

  • NicoS
  • NicoSs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 485
  • Dank erhalten: 145

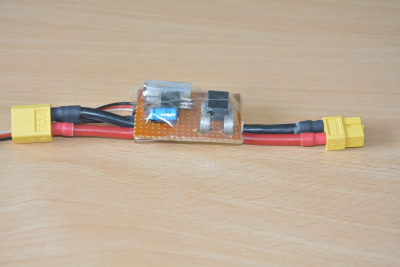

More than 7 years ago I made a simple current sensor with an Allegro ACS754 Hall sensor. This has worked without problems until I bought my DC-16. At the output of the ACS754 there is a voltage that is linear with the current through the sensor.



The past week I have build an RC-Thought GPS expanded with a pressure sensor and the Vario-GPS software. The construction and installation of the software went smoothly.
www.modelbouwforum.nl/threads/het-jeti-d...page-17#post-3847527

Just miss a "Distance" function.

With greetings,

Nico
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von NicoS.

VarioGPS-Sensor 19 Nov 2017 13:52 #39

  • onki
  • onkis Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2286
  • Dank erhalten: 790
Hi Nico,

with "Distance" you mean the travelled distance during a flight and not the current distance between start point and current position?
This is what I also miss.

Bets regards
Onki
Gruß aus dem Nordschwarzwald
Rainer aka Onki
www.onki.de
gepostet unter Verwendung von 100% recycelter Elektronen.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

VarioGPS-Sensor 19 Nov 2017 14:03 #40

  • NicoS
  • NicoSs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 485
  • Dank erhalten: 145
The Vario-GPS software have the function "distance between startpoint and plane location". It do not have a "trip function", the distance the plane have flying.

Greetings,

Nico

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von NicoS.

VarioGPS-Sensor 20 Nov 2017 22:01 #41

  • nightflyer88
  • nightflyer88s Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 137
  • Dank erhalten: 142
Besten Dank für eure Rückmeldungen, ich habe die Firmware um ein paar Funktionen erweitert:

- GPS: zurückgelegt Strecke in km
- Bei Strommessung wird der Energieverbrauch berechnet
- Bei 5V Betriebsspannung werden zusätzlich die Stromsensoren ACS712_05, ACS712_20, ACS712_30 unterstützt

Bitte beachtet dass im Sender die Telemetriewerte zurückgesetzt(neu geladen) werden müssen, da der Wert "GPS Trip" dazugekommen ist, und dadurch die Telemetrie IDs ab dem Wert "Heading" um 1 nach hinten rutschen.

V2.0: github.com/nightflyer88/Jeti_VarioGPS-Sensor

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

VarioGPS-Sensor 21 Nov 2017 18:09 #42

  • VOBO
  • VOBOs Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 517
  • Dank erhalten: 119
Hallo nightflyer88,

ich konnte nicht widerstehen die V2.0 mal zu testen, insbesondere weil mir die Einstellung der Varioparameter über die Jetiboxemulation gefällt.
Leider stimmen damit die Spannungen nicht, obwohl ich alle bisherigen Parameter (Vref, Spannungsteiler) aus der V1.7.2 übernommen habe.
Ich bin erst mal wieder zurück auf die V1.7.2.
Wenn du Fehlerursache findest, werde ich es noch mal versuchen.

Gruß Volker

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
