RCT Jeti VarioMeter released 19 Nov 2017 17:07 #55

  • FuniCapi
  • FuniCapis Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 1663
  • Dank erhalten: 784
Ich benutze den Hardware Tx-Pin für die Kommunikation mit dem Empfanger. Soweit ich weiss nutzt RCT die SoftSerial Lib.
Ich schau mir das mal an.

Gruss Lukas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

RCT Jeti VarioMeter released 19 Nov 2017 17:23 #56

  • AlexBonfire
  • AlexBonfires Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 1073
  • Dank erhalten: 308

Das Vario ist so um eine Grössenordnung genauer und stabiler bei Reaktionszeiten < 1s. Auf dem Tisch schwankt das Vario nur um 0.05m/s und im Gleitflug um ca. 0.2m/s was auch meine Totzoneneinstellung im Sender ist.
Ich denke man könnte auch aus dem RCT Vario noch mehr raushohlen wenn man auf Curve Fitting umstellt.

Gruss Lukas


Wow, das sind schon sehr gute Werte.
Du arbeitest auch mit nur einem Baro Sensor?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

RCT Jeti VarioMeter released 19 Nov 2017 17:34 #57

  • onki
  • onkis Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 2286
  • Dank erhalten: 790
Hallo,

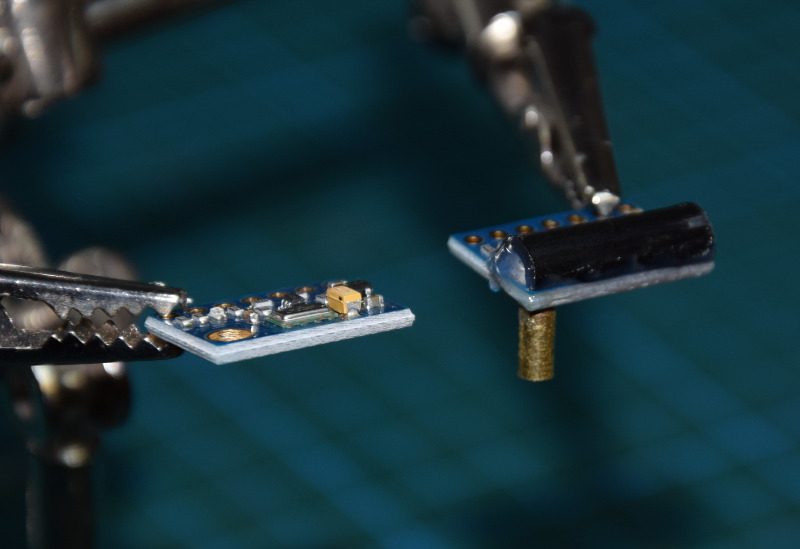

ich hab mich gerade mal an den Hardwareanschluss für die TEK-Düse gemacht.



Wenn das Silikon ausgehärtet ist werde ich mal ein Vario zusammenbauen.
Die Abdeckung ist ein halbiertes und leicht an die Bauteileform angepasstesCFK Rohr, das Messingrohr wurde im Eintrittsbereich schräg gesägt und halbrund verschliffen um etwas mit abzudichten.
Abgedichtet wurde mit E43 Silikon weil leicht fließfähig.
Als Zweitsensor kommt noch ein MS5611 zum Einsatz.

Gruß
Onki
Gruß aus dem Nordschwarzwald
Rainer aka Onki
www.onki.de
gepostet unter Verwendung von 100% recycelter Elektronen.
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von onki.

RCT Jeti VarioMeter released 19 Nov 2017 23:34 #58

  • nightflyer88
  • nightflyer88s Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 137
  • Dank erhalten: 142

Mir ist aber aufgefallen, dass bei dem RCT-VarioMeter mit einem MS5611 der Variowert ziemlich schwankt. Ist das bei euch auch so? Die Höhenangaben zappeln nicht so herum.


Hast du den Filter eingestellt ? Mit X=0.5 und Y=0.5 ist der Filter sozusagen ausgeschaltet. Ich habe den Code für den MS5611 im RCT-Vario einfach mal "blind" einprogrammiert, ohne das ganze jemals zu testen (habe kein MS5611 da). Ich hoffe noch dass sich jemand der einen Sensor hat der ganzen Einstellung vornimmt ;) :whistle:

Ich würde mal X=0.8 und Y=0.2 einstellen, und dann in 0.01 Schritten die Feineinstellung vornehmen bis die Reaktionszeit und das Rauschverhalten passen. Aber bitte bitte macht die ganze Einstellung im freien, im Haus hat man ständig irgend ein Luftzug der das Resultat verfälscht. Da reicht schon ein- und ausatmen.... :P
Und wenn man dan im freien ist, auf keinen fall bei windigem Wetter, der Luftdruck schwankt dabei extrem !!!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

RCT Jeti VarioMeter released 23 Nov 2017 01:28 #59

  • FuniCapi
  • FuniCapis Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 1663
  • Dank erhalten: 784
Hallo zusammen

Ich hab nun nach einigen Abenden programmieren aufgegeben. Mein Line Fit Code liess sich nicht vernünftig ins RCT Vario integrieren. Der Grund ist einfach die unglaublich lange Zeit welche die Funktion SendFrame den Prozessor blockiert. Ganze 70 - 80 ms dauert es mit der SoftwareSerial Lib bis das Jeti Frame gesendet ist. Damit lässt sich das Sampling welches ich bei meinem Sensor alle 15ms mache nicht umsetzen.

Wer meine Code testen möchte muss das Signalkabel zum Empfänger vom Pin D3 auf den Pin TX umlöten.

@ Michael/TeroS
Do you have an idea how to speed up sending data with the SoftwareSerial Lib? Bernds JetiExProtocol Lib using hardware UART is much faster.

@ AlexBonfire
Ja, ich arbeite nur mit einem MS5611. Ich glaube ein zweiter MS5611 würde fast keine Verbesserung bringen.

Gruss Lukas

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von FuniCapi.

RCT Jeti VarioMeter released 23 Nov 2017 17:42 #60

  • nightflyer88
  • nightflyer88s Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 137
  • Dank erhalten: 142
Hallo Lukas

Du müsstest mal den Code der Libraries unter die Lupe nehmen, evtl. ist da irgendwo ein Delay drin, damit die Jeti EX Daten nicht zu häufig gesendet werden.

Am besten rechnest du mal aus, wie lange es dauert bis ein Datenpaket mit 9600baud gesendet ist. Dann weist Du wie lange die CPU im minimum blockiert ist.

Gruss Michael
