Matek FC722 Wing - Central Box 200 - 2x Rsat2 - 1x Rsat 900 22 Nov 2020 14:29 #7

  • gecko_749
  • gecko_749s Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 796
  • Dank erhalten: 216
Hi,

ich behaupte mal das das Problem bei dir liegt ...

1. im Quelltext steht das nur 16 Kanäle unterstützt werden. Wenn es nicht in der Firmware ist funktioniert es auch nicht.

Stelle ich 24 Kanäle ein sehe ich 16 Farblose Balken im CF.

Stelle ich 16 Kanäle habe ich 16 farbige Kanäle die sich bewegen lassen.

FC an UART2 - RX --- CB 210 E1 auf exBus.
Halfduplex off
halfduplex On funktioniert auch - dann an FC-TX klemmen. Nutzt aber nichts da die Telemetrie nicht funktioniert. Die ist bei einer Änderung kaputtprogrammiert worden.

Gruß

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Matek FC722 Wing - Central Box 200 - 2x Rsat2 - 1x Rsat 900 22 Nov 2020 21:34 #8

  • Der Holli
  • Der Hollis Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 10
  • Dank erhalten: 1
Hi Christoph,

meine Ergebnisse zu deinen Vorschlägen haben leider nicht geholfen:
- 3-adrige oder 4-adrige Verbindung zwischen CB und FC bringen keine Änderung
- UART2 oder UART3 machen ebenfalls keinen Unterschied
- auch ein 2-adriges Kabel (ohne Pluspol) zwischen den Komponenten mit separater Stromversorgung bringt keinen Unterschied
- das FC arbeitet und die Servos reagieren auf Bewegung des FC, allerdings kommt kein Signal vom Sender am FC an.

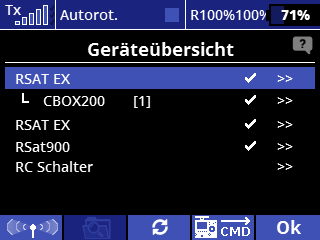

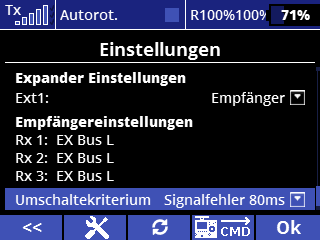

Anbei meine Einstellungen an der CB200
DC24 - AW609
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Matek FC722 Wing - Central Box 200 - 2x Rsat2 - 1x Rsat 900 22 Nov 2020 21:51 #9

  • Der Holli
  • Der Hollis Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 10
  • Dank erhalten: 1
Hi gecko-479,

ganz sicher liegt das Problem sogar bei mir. Das ist mein erster FC und die Anwendung mit einer CB200 ist eher ungewöhnlich / selten.

Nochmals zur Klarstellung:
- ich verwende eine CB200 - keine CB210 (auch wenn das evtl. keinen Unterschied macht)
- Rx1 und Rx2 werden jeweils durch einen Rsat2 belegt
- Ext1 ist in der CB als 3.Empfänger eingestellt und mit einem Rsat900 belegt
- den Ext1 Ausgang hatte ich probeweise auf Ex-Bus umgestellt, doch das geht auch nicht
es sind für einen weiteren Ex Bus Ausgang an der CB200 also nur die Anschlüsse 14 / Ext3 oder 15 / Ext2 verwendbar. Beide Kanäle sind in der CB als Ex Bus Ausgänge eingestellt.

Da die Verkabelung mit einem REX6 funktioniert, bin ich trotzedem noch auf der suche nach einem Einstellungsfehler, den ich evtl. in der CB200 gemacht habe.

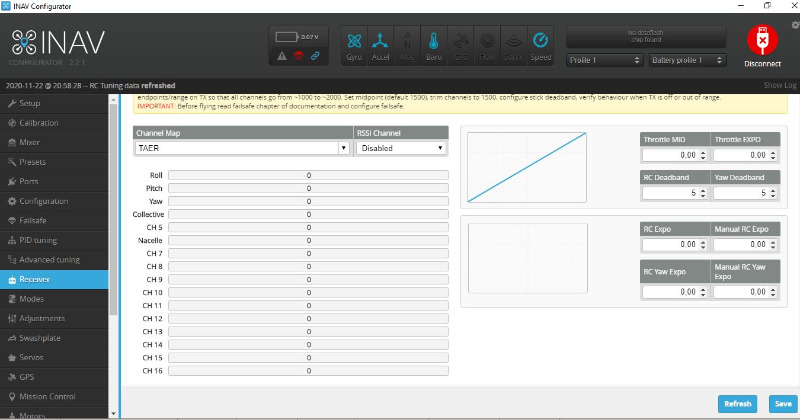

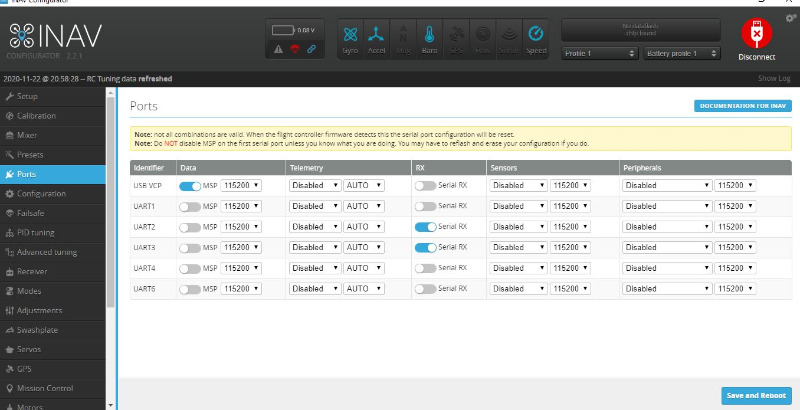

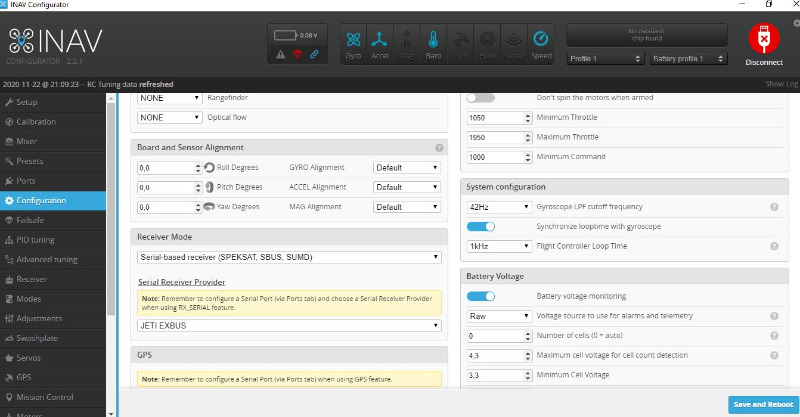

Anbei meine Ergebnisse mit der INAV.

Gruß

Ob an der CB200 der 24-Kanal Multimode aktive ist oder nicht bringt leider auch nichts.
DC24 - AW609
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Matek FC722 Wing - Central Box 200 - 2x Rsat2 - 1x Rsat 900 22 Nov 2020 23:11 #10

  • gecko_749
  • gecko_749s Avatar
  • Offline
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 796
  • Dank erhalten: 216
Hi,

24 Kanäle funktioniert definitiv nicht.

2 Ports für RX konfigurieren ist zumindest fragwürdig.

Geh doch bitte mal 2 Steps zurück und bring den FC mit dem REX direkt zu laufen und dokumentiere die Einstellungen.

Ab jetzt nichts mehr am Sender und den RX ändern.

Dann ein Servo an die CB damit immer eine Referenz hat.

Jetzt den FC mit Signal und Minus an einen der beiden UARTs. Zunächst an den TX Pin.

Im CF diesen Port entsprechend einstellen. Nun testen. Wenns nicht geht Signal an den RX-pin.

Wenn auch das nicht geht dann die Einstellungen des Ports an der CB ändern.

Wenn es jetzt immer noch nicht funktioniert dann bitte mal den 900er RX raus nehmen und den EXT1 auf ExBus Expander einstellen. Dort das Kabel zum FC anklemmen.

Bei mir ging es zumindest so.

Gruß

PS:überleg doch mal ob du nicht den FC mal aktualisieren solltest - bei mir läuft 2.5.2
Folgende Benutzer bedankten sich: Der Holli

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Letzte Änderung: von gecko_749. Grund: ps hinzu

Matek FC722 Wing - Central Box 200 - 2x Rsat2 - 1x Rsat 900 24 Nov 2020 20:58 #11

  • Der Holli
  • Der Hollis Avatar Autor
  • Offline
  • Fresh Boarder
  • Fresh Boarder
  • Beiträge: 10
  • Dank erhalten: 1
Hi gecko_749,

vielen Dank für Deine Geduld. Ich werde am Wochenende nochmal zurück auf Los und die einzenen Schritte probieren. Gerne werde ich die Ergebnisse zeigen.

Ein Firmeware Update ist leider keine Option. Ich fliege eine speziell angepasste Firmeware für Tiltrotorflugzeuge. Das funktioniert bestens bei zwei weiteren Kollegen, nur fliegen beide eben keine CB.

Gruß Markus
DC24 - AW609
