THEMA:

Moin,
ich bin seit 2 Monaten stolzer Besitzer einer DC16.
Mit der Programmierung komme ich eigentlich auch sehr gut klar. Anscheinend aber nur bei den "normalen" Sachen.

Bei meinem Wettbewerbsmodell, Solo-Fox 5,6m SPW., möchte ich nun die Störklappen so Programmieren, dass die jeweilige Klappe bei 95 % des Seitenruderausschlages kpl. ausfährt.
Zur Verdeutlichung:
Seitenruder voll links: Linke Störklappe kpl. ausgefahren.
Rücknahme Seitenruder auf 3/4 des Knüppelauschlages, Klappe muß kpl. einfahren.
Das Ganze dann natürlich anlog zur rechten Seite.
Ich habe hier im Forum nicht darüber gefunden.
In meiner FX 30 habe ich das mit einem asymetischen Mixer und einem OffSet hinbekommen (und die fand ich im Gegensatz zur DC kompliziert zu programmieren)
Habe ehrlich gesagt die Befürchtung, dass ich viel zu kompliziert an die Sache rangehe, aber ich kriege es einfach nicht hin.

Habt ihr einen Tip für mich?

Berste Grüße aus Köln
Ralf Wunder

Hallo,

da gibt es verschiedene Wege, es zu realisieren:

ich würde einen Mischer setzen

- Seite auf Störklappe
- dann eine 5 Punkt Kurve nehmen und die Punkte auf der X Achse erst genau auf die Linie setzen
- dann würde ich die jeweils vorletzten Punkte auf der X Achse mit den Pfeiltasten nach aussen schieben; genau an den Punkt, wo die Beimischung erfolgen soll und dann an diesen Punkten und den beiden äussern Punkte das Beimischverhältnis einstellen.

Andere Lösung wäre über einen logischen Schalter L1 Seite auf Stör , hier "grösser 95 %" beim Seitenruder einstellen und im Mischermeue den L1 als Switch definieren.


Gruss

PW

Hallo Peter, Danke für deine Antwort.
Du warst vor Jahren in Vreden auf dem DM F-Schlepp und hast allen, die es sehen wollten, deine DC 16 von Innen gezeigt. Da war schon der Wunsch gebohren, auch eine DC16 haben zu wollen.....

Zum Thema...

Mit dem Mixer und der 5 Punkt Kurve funktioniert bei mir nicht, da immer beide Störklappenservos angesprochen werden. Egal ob ich Stoerkpl oder Stoerkl1 auswähle.. Liegt das vielleicht daran, dass die Störklappenservos logischweise nicht auf der Mittelposition stehen, sondern im eingefahrenen Zustand in einer Endposition.

Den logischen Schalter L1 kann ich im Menü Mixer nicht auswählen....
Was mache ich falsch?
Achso, Im Sender 3.02 und im Empfänger 3.24, um der Frage vorzubeugen..

Gruß
Ralf

Hallo,

probier mal folgendes:

Mischer Querruder auf Störklappe
dann Switch auswählen und hier den Querruderknüppel nach links bewegen (Haken, wenn Knüppel links)

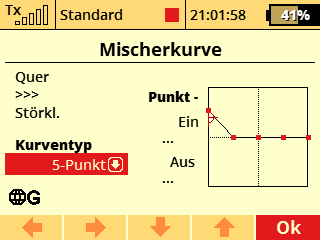

dann 5 Punkt Kurve einstellen (bei Querruderknppel nach links gehalten)

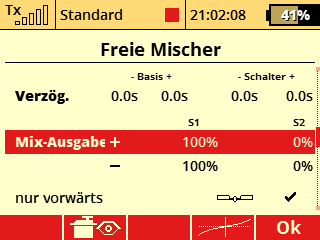

dann unter MIX Ausgabe bei S1 und S2 die entsprechenden Werte einstellen; z.Bsp. bei S2 = Null Prozent (musst schauen. welches Störklappenservos S1 oder S2 ist) Hier also Null Prozent beim rechten Störklappenservo einstellen

dann zweiten Mischer Querruder auf Störklppe
siehe wie oben, nur eben wenn Querruderknüppel recht betätigt wird

Hat so bei mir am Tisch funktioniert.

Vielleicht geht es auch einfacher, bin da nicht der Segler Experte


Gruss

PW

Hallo,

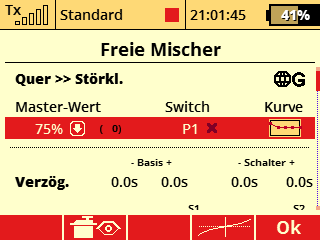

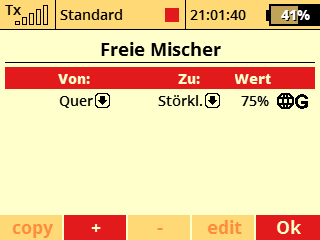

hier die Screenshots bei Querruder links

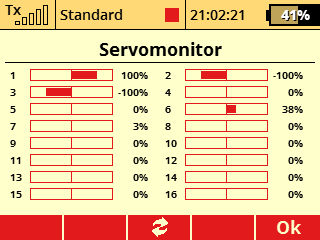

Wie Du siehst geht bei Querruder Links nur der Kanal 6 (Störklappe eine Seite); Kanal 7 (andere Störklappe macht nichts)

Hallo Ralf,
Du brauchst für die linke und rechte Seite separate Mischer mit einer 5-Pkt-Kurve, die für die linke Seite links angehoben sind und für die
rechte Seite eben rechts. Bei der rechten Seite muss nur vorwärts aktiviert werden. Da der Mischer nur +100% zumischen kann musst
du zwei gleiche Mischer pro Seite benutzen, wenn dein Weg der Störklappen über +100% ist.
Siehe Muster anbei.
P.S Ich hatte mal den "kleinen" Bruder davon, nämlich einen Rosenthal Fox mit 4,66m und 16,5 kg.
Die Störklappen haben den schweren Segler brutal abgebremst. Ist der Mischer für eine gerissene Rolle oder fürs trudeln oder für eine Turn?

MFG Harald
