flugsegler schrieb:

flugsegler schrieb:

www.rc-network.de/magazin/artikel_03/art_03-0069/kap7/1415.gif

Wird das PPM Signal von TU2 an Pin 3 oder Pin 6 der Futaba Buchse angeschlossen, muss ja wohl ein Eingang sein?

ist immer noch offen

Das WTR7 kommt an Pin 6
TU2 müste doch an Pin 3 weil TU2 ja ein TX ist ?
Dann würde ein 2pol Schalter nicht reichen.

wenn mich nicht alles täuscht, gibt es PPM in und PPM out.
Die genaue Pinbelegung möchte ich hier nicht wieder geben, kommt drauf an ob Stecker oder Buchse und von vorne oder hinten gesehen.
Ich hätte jetzt gesagt Pin 1 ist PPM in.
Also erübrig sich eine Umschaltung.

LG

Michael

Eben gefunden

Pin 1 = NC

www.rc-network.de/magazin/artikel_03/art.../art_03-0069-06.html

Hallo,

So richtig verbindlich kann ich dir leider nicht antworten.
Ich habe im Moment leider keine Futaba Anlage da, anhand derer ich die richtige Pinbelegung überprüfen könnte. Von daher würde ich mich auf die zahlreichen im Internet verfügbaren Informationen zu der Buchse und zu den Jeti-Umbauten verlassen, weil da ja vor allem bei den Umbauten PPM out immer verwendet wird. Praktischerweise sagt dir das TU-Modul durch wiederholte dreifach-Piepse Bescheid, wenn es kein gültiges PPM Signal bekommt. In dem Fall hättest du dann den falschen Pin gewählt

Viele Grüße,

PS : Schutzdiode an der LS Buchse, ...lassen wir das mal...... Das TU2 Modul (Wlan Antenne) kann man direkt an der LS Buchse betreiben.

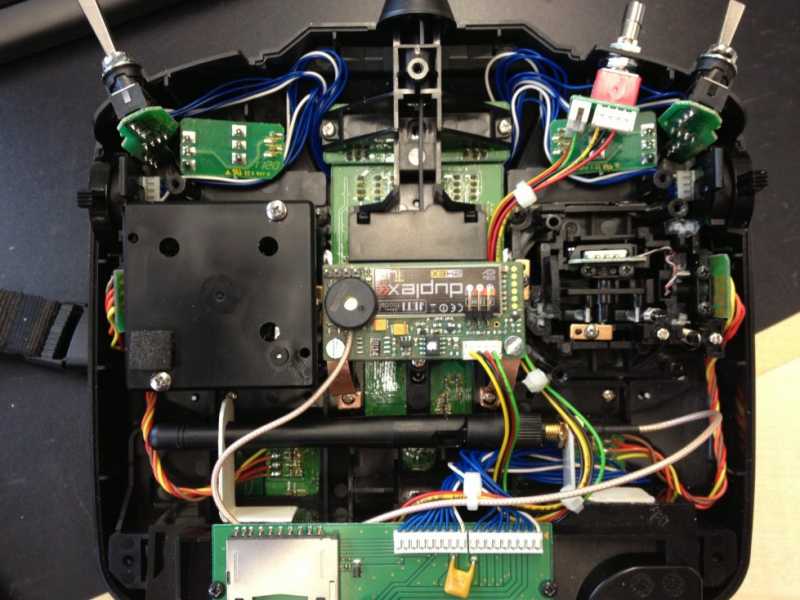

Und das ganz ohne ext. Accu. Alles passt in der T8FG und man kann Jeti und Futaba betreiben und auch alles mit dem Schalter an der T8FG ein-ausschalten.

und es funktioniert doch, ohne defekte Diode wegen Überlast, ohne externen Lipo, ohne großes ext. Gehäuse,
mit dem Schalter der T8FG zu schalten, ohne überteuerten LS Stecker/Kabel, ohne extra Sender......ohne viel Geld....
( Jeti nur zur Übertragung zum Lehrersender, aber ich bin sicher es würde noch weiter reichen)
