Frage zu Servomitte verstellung

Bei mir ist das definitiv nicht so, wenn ich den Mittelpunkt zum Beispiel auf 50 % verschiebe habe ich auf der einen Seite nur noch 50 % weg und auf der anderen 150 % - vorausgesetzte Limits sind auf 150. Anzeigen auf beiden Seiten 100 - Daher meine Frage ob man das irgendwo umstellen kann oder ob das eine spezielle Einstellung ist. Ds24 v2

Hallo an Alle,
bei mir schaut das so aus....

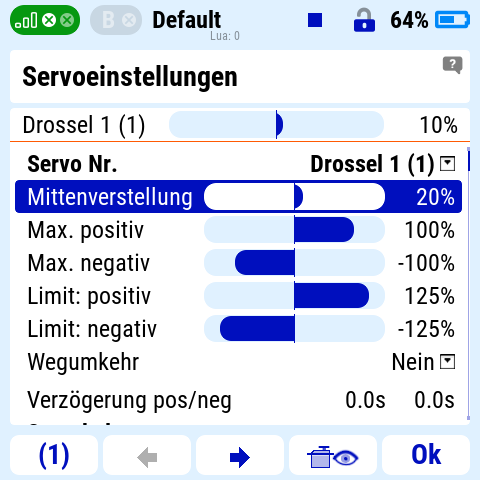

0% vom Geber:

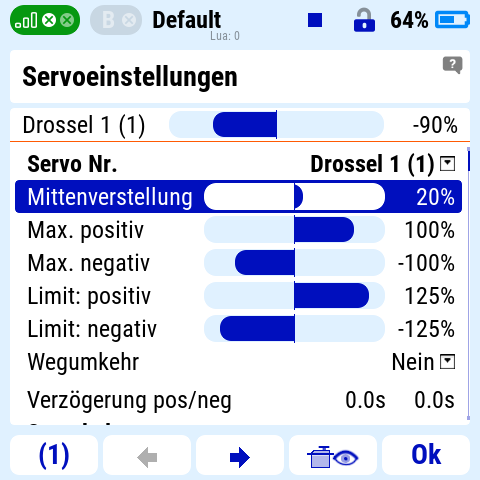

-100% vom Geber:

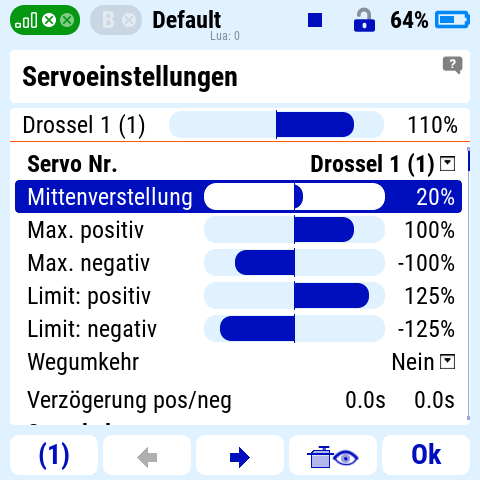

+100% vom Geber:


Die Mittenverstellung verschiebt also auch die Endlagen, genau so, als würde ich den Servohebel versetzen.
So macht das, für mich, auch Sinn.
Ist übrigens bei der DC24 I genauso.
Vielleicht habe ich aber auch die Frage nicht wirklich verstanden.

Ingmar

Hallo Mark,
vielleicht habe ich die Frage falsch verstanden.
Es ist definitiv so, wie Ingmar zuvor gezeigt. Die Mittenverstellung wirkt so, als ob man den Servohebel verschieben würde. Die Ausschläge nach beiden Seiten sind immer gleich weit von der Mitte entfernt, egal wo die Mitte gerade eingestellt ist.

Falls du nur die Mitte verschieben möchtest, dabei aber die Endpunkte an der gleichen Stelle wie zuvor haben möchtest, dann musst du die max pos/max neg  Endwerte anpassen. Also eine Seite auf weniger als 100% und die andere Seite auf mehr als 100%.

Die Einstellungen werden auf allen Jeti Anlagen ident abgearbeitet, es gibt keine Unterschiede zwischen den Modellen und Version.
Alois

Hallo Mark,

wahrscheinlich sind deine Limits zu klein. Wie in den Screenshots von Ingmar zu sehen ist, gilt Folgendes: Wenn deine Mitte bei +10 liegt und du in diese Richtung +100 Servoausschlag hast, muss dein Limit mindestens bei (+10) + (+100)  = +110 stehen. Wenn dem nicht so ist, hast du nicht den vollen Weg. Negativ gilt das Gleiche: (+10) + (-100) = -90 für das Limit.

Sehr unwahrscheinlich, aber du könntest einen Mischer von der Funktion auf sich selbst haben, der wieder Weg wegnimmt. Stelle doch mal die gleichen Screenshots wie von Ingmar hier ein, dann kann man weiter sehen.

Gruß, Iai

Nützt nur alles nichts wenn das Servo nur weniger weg macht und ab einer gewissen PWM μsec Range nicht mehr weiter fährt...

Geht nix über mechanisch saubere Einstellung. Mein Bruder sagt immer sind es mehr als 15° setzt den Servohebel um.

Ich hatte zu dem Thema mal ein Youtube Film gemacht:  Servo Einstellungen

Gruss, Walter
