THEMA:

1. Den 3-Stufen-Schalter in Mittelstellung bringen
2. Den 2-Stufen-Schalter in die Stellung bringen bei der der Kreisel immer ausgeschaltet sein soll.
3. Zum logischen Schalter für den Kreisel navigieren
4. Geber 1 anwählen und mit Clr löschen.
5. Den 3-Stufen-Schalter in die Position bringen bei der 100% ausgegeben werden soll. Das sollte dann so aussehen:

6. Mit Ok bestätigen, dann den Geber 2 auswählen und mit Clr löschen.
7. Den 2-Stufen-Schalter in die Position bringen bei der der Kreisel eingeschaltet sein soll. Das sollte dann so aussehen:

8. Mit Ok bestätigen
9. Zur Verknüpfung des logischen Schalters gehen und AND auswählen. Das sollte dann so aussehen:

10. Zur Funktion Kreisel gehen, den Geber anwählen und mit Clr löschen.
11. Den logischen Schalter für den Kreisel auswählen und die Option Prop aktivieren und die Option Mitte deaktivieren. Das sollte dann so aussehen:

12. Mit Ok bestätigen und im Servomonitor überprüfen ob alles richtig funktioniert

Gruss Lukas

Du hast mich halt mit dem DR verwirrt, aber so ist es eine einfache Geschichte:

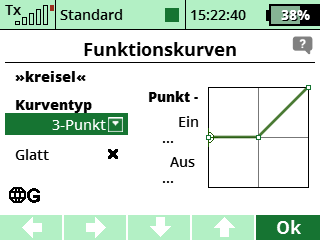

Für deine Powerbox hast Du ja einen 3er Schalter und da stellst Du die Funktionskurve so ein:



Jetzt schaltet schon einmal der Schalter 0/0/+100

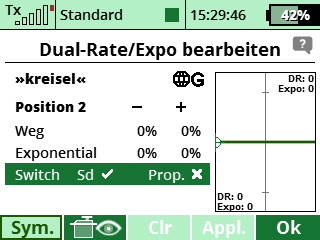

Zum Ausschalten mit dem 2er reduzierst Du im DR den Ausschlag zunächst auf 0

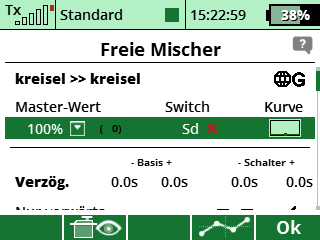

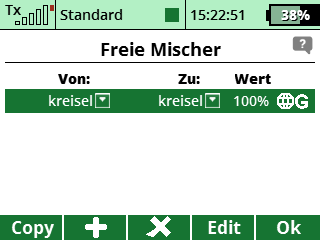

Allerdings brauchst Du ja -100 und deshalb noch ein Mischer von Kreisel auf Kreisel mit 100% und in der Kruve ein fixer Wert von -100 einstellen:





Das war schon alles!

Der Schalter schaltet durch die Funktionskurve 0/0/+100
Legst Du den 2er um wird der Ausschlag auf 0 festgehalten und durch den Mischer auf -100 gezogen, egal wie der 3er steht.

LG Günter

Hat funktioniert. Super Danke

Schön, dass es funktioniert!
...falls du ansonsten mit einem 3-Stufen-Schalter nur 0-0-100 schalten möchtest, kannst du das über die Funktionskurve (3-Punkt) der jeweiligen Funktion einstellen.

Gruß, Kai
