THEMA:

gut, ich geh mal eben testen

IG-Modellbau schrieb:

Hallo Jürgen,
ich denke, dann muss Du L1 invertieren oder eben nicht invertieren.
im Ruhezustand müssen beide Geber des FF inaktiv (X) sein!
FF schaltet bei Wechsel von inaktiv auf aktiv,

Das muss gehen!

Ingmar

Du hast recht!
Es geht, genauso, wie Du geschrieben hast. L1 nicht invertieren und im Ruhezustand beide Geber inaktiv, Top!

Das war der eigentliche Sinn meines Posts, ob nicht vielleicht jemand eine noch bessere Idee hat.
Ich mache das Schaltbild nochmal neu bis heute Abend.

Danke Ingmar!

Gruß
Jürgen

Coooool, freut mich!

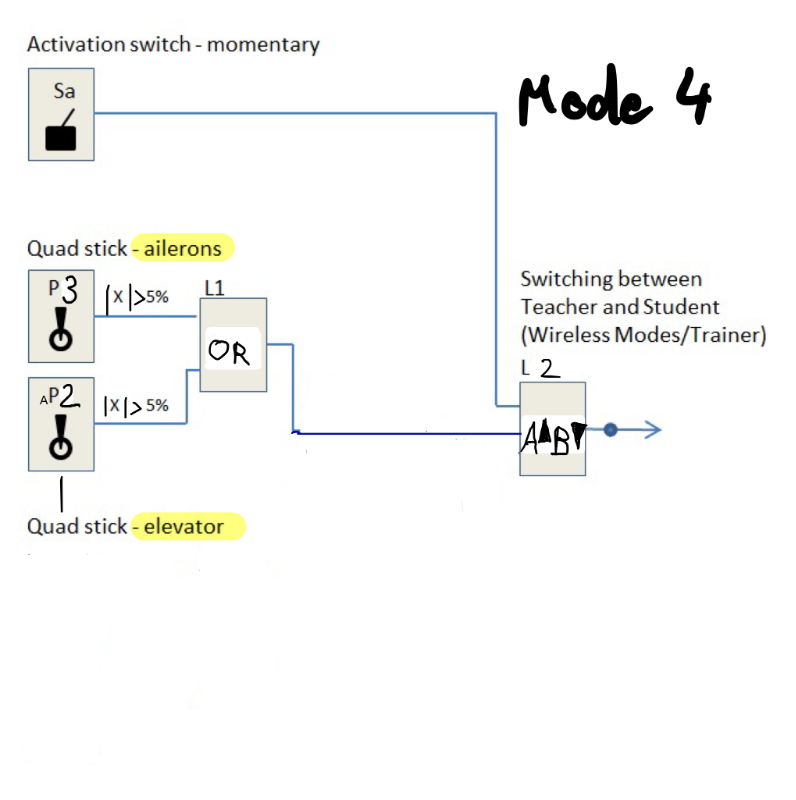

nachdem Ingmar mir hier ordentlich aufs Pferd geholfen hat hier nun die
superschlanke Version für eine Lehrer/Schüler Anwendung mit 2! logischen
Schaltern :










L2 ist damit der Trainer Schalter im System und der Auslöseschalter/Geber ist in diesem Beispiel SE.

Bei mir hat das im Keller ausgezeichnet funktioniert -genauso wie die
komplexe 5-Schalterversion ala Jeti 2018-.
Bitte mal testen und schauen, dass da keine bugs drin sind.

Gruß
Jürgen

funktioniert tiptop, habe das mit dem flipflop auch schon so umgesetzt seit es die flipflop funktion gibt

Hallo Jürgen,
ich würde auch gerne den logischen Lehrer/Schüler ausprobieren wollen. Welche Einstellungen sind den im Menü
Drahtlosmodus/Trainer notwendig ?
Der logische Lehrer/ Schüler Schalter funktioniert doch auch bei Schülersendern mit TU Modul, oder ?

Viele Grüße

Werner
