Hallo Harald,

mich würde zu meinen vorherigen Beiträgen Deine Meinung interessieren.

Hab Dank im Voraus.

Dirk

Ich habe gerade mal gemessen: 3,6 V gibt der Stereoklinkenstecker ab. Es heisst ja, dass PPM In 3 V ab kann. Weiss jemand, ob 3,6 V dann noch okay sind ?

Es hat geklappt!

Also ich hab mir zunächst das Kabel

Headtracker Kabel Fatshark Dominator/ Attitude / MIG Tracker 1m 3,5mm Klinke (Stereo) 0415

für die Brille, eine Fatshark Dominator HD mit Headtracker gekauft. Dazu von Hacker

Artikel-Nr. 80001553
DUPLEX 2,4EX PPM-DSC-Buchse Rot (Stereo) für Sender DC/DS

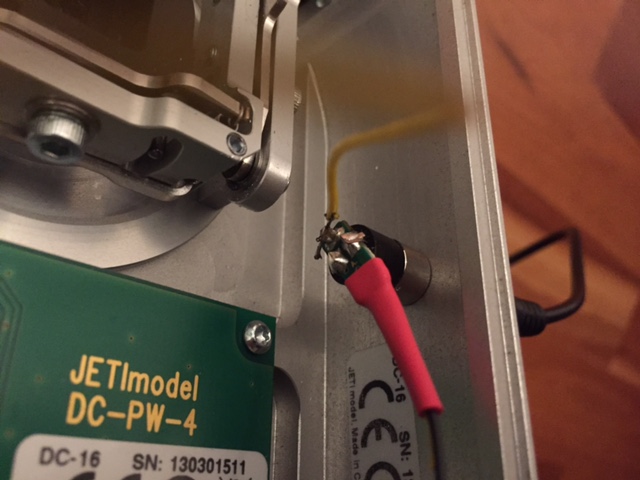

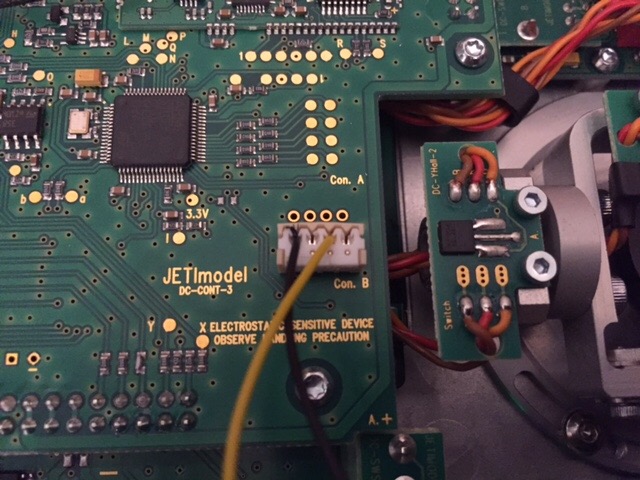

Bei dem habe ich das gelbe Kabel an der Buchse abgeknipst und ganz hinten angelötet (Foto 1). Dann habe ich am Stecker das schwarze Kabel auf PIN 1 gelegt und das gelbe Kabel auf PIN 3 (Foto 2). Richtigerweise hätte ich das schwarze Kabel abknipsen, hinten anlöten und auf PIN 3 lassen sollen und das gelbe Kabel am Stecker auf PIN 1 umlegen sollen. Ich hatte aber das gelbe schon hinten angelötet.

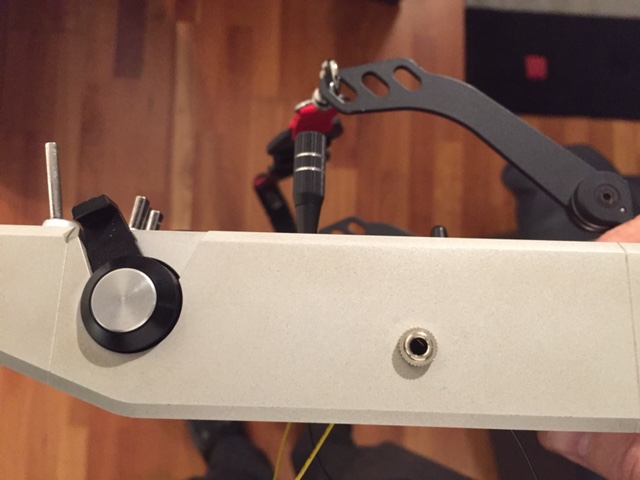

In die Seitenwand habe ich für die Buchse ein Loch gebohrt und die Buchse dort eingesetzt. Ist eine saubere Lösung, wie ich finde (Foto 3).

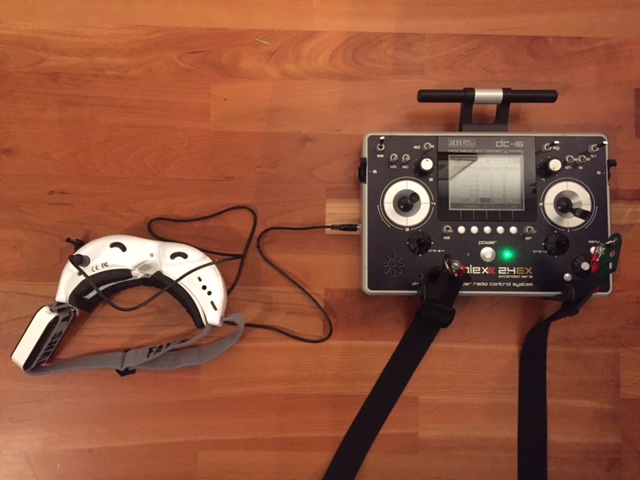

Das Ganze miteinander verbunden (Foto 4) und den Sender wie folgt programmiert:

In der Senderkonfiguration PPM positiv gewählt (Muß man wahrscheinlich gar nicht).

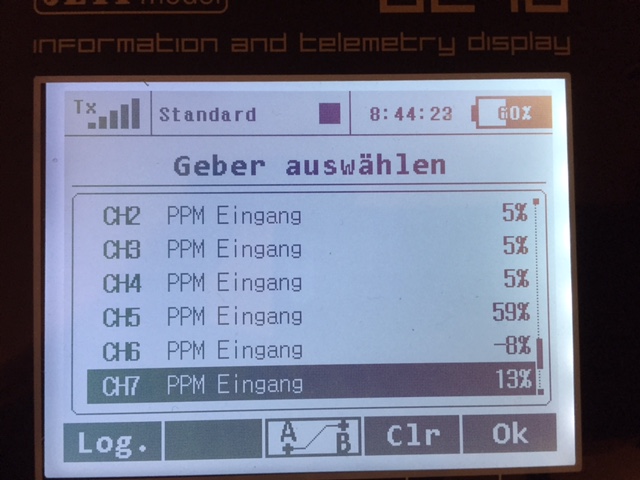

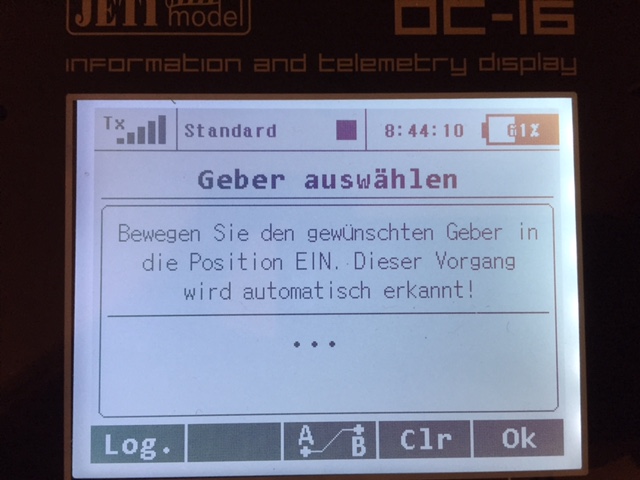

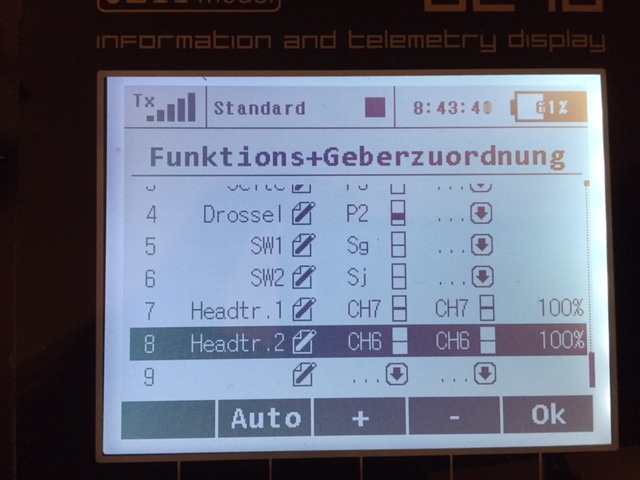

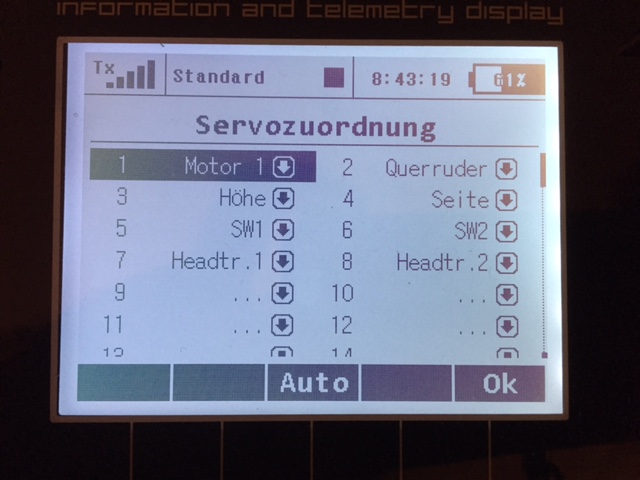

Dann hab ich im Menu Funktions+Geberzuordnung unter 7 und 8 Headtr. 1 und 2 als Gebernamen eingegeben (Foto 5) und bin bei der Geberauswahl auf die mittlere Position A-B gegangen (Foto 6) und habe dann CH 6 PPM Eingang und CH 7 PPM Eingang gewählt (Foto 7). Das sind die Kanäle auf denen der Headtracker die PPM-Signale ausgibt. Dann bei der Servozuordnung noch unter 7 und 8 Headtr. 1 und 2 gewählt (Foto 8 ) und den Servoweg noch umgekehrt, damit die Bewegungen der Brille in die richtige Richtung gehen. Das wars.

Foto 1 bis 4

Fotos 5 bis 8

Bei den Funktionen nur beim Geber CH6 und CH7 auswählen, bei der analogen Trimmung daneben aber nicht!!

MFG Harald
