Elyxir_9 schrieb:

Bonjour SvenR je suis moi aussi dans le même cas de problème avec le simulateur phoenix aurais tu quelques photos de ton montage et câblage ?
Merci d'avance et bonne journée

Hallo Elyxir,
ich bin leider nicht der französischen Sprache mächtig, meine Frau konnte mir aber übersetzen.

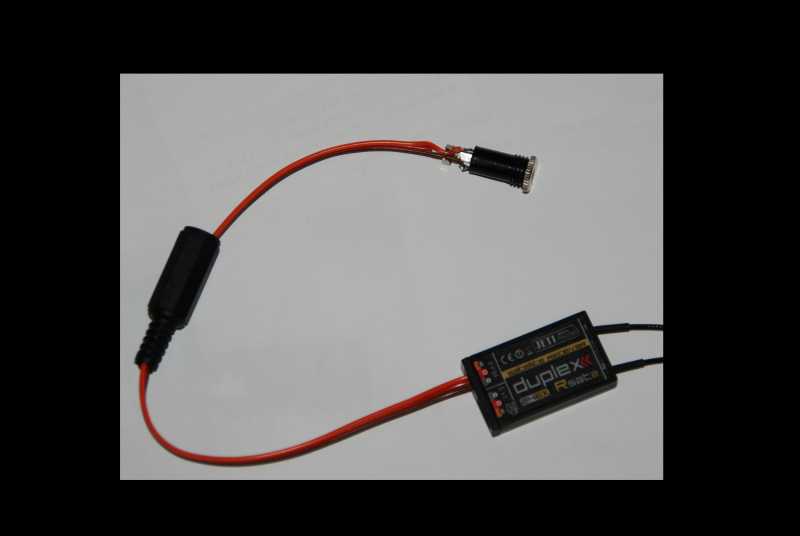

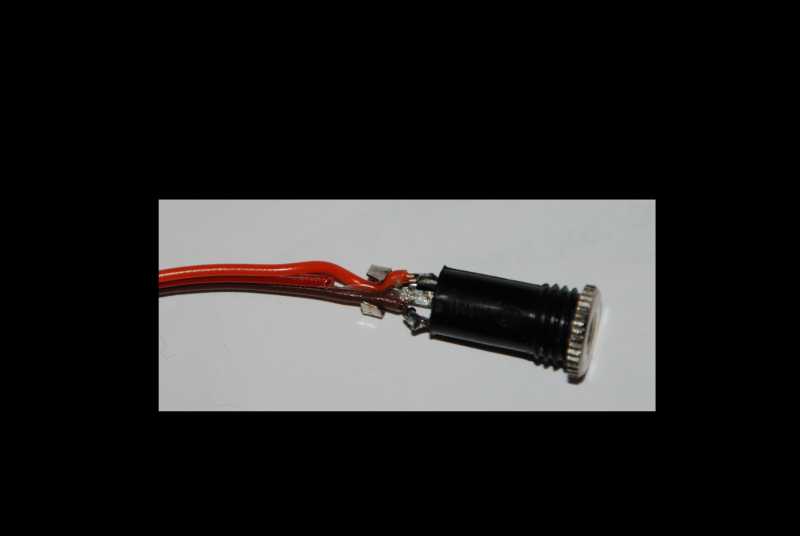

Anbei die Fotos meiner Konfiguration.

Frage: Anschluss Donglestecker

Liebe "Phoenix-mit-DC-16" Freunde,

ich habe da eine Frage zum Anschluss des Rsat2-PPM an den Phoenix-USB-Dongle:

- dass das PPM Signal auf die Spitze des Steckers muss scheint klar.

- SvenR schreibt, dass 0Volt auf den mittleren Kontakt muss (#3349)

- Loisl schreibt, dass PLUS auf den mittleren Kontakt muss (#4019)

Was ist nun richtig - oder spielt es keine Rolle?

Danke für eine klärende Antwort!

LG, Ruedi

Ruedi schrieb:

Frage: Anschluss Donglestecker
- SvenR schreibt, dass 0Volt auf den mittleren Kontakt muss (#3349)

- Loisl schreibt, dass PLUS auf den mittleren Kontakt muss (#4019)

Was ist nun richtig - oder spielt es keine Rolle?

Ich wollte das auch nochmal vertauschen, ggf. funktioniert das dann direkt
mit der USB-Spannung ohne "Fremdspannungsversorgung".
Aber davon abgesehen funktioniert es wohl mit beiden Varianten...

Also, bei mir funktionierts wie beschrieben. Hatte auch erst die Signale verpolt. Dann kamen zwar Daten an, die aber für den Simulator nicht verwertbar waren.
Bei Versorgung über ext. BEC ist das System Potentialgetrennt. Sollte man berücksichtigen. Bei Versorgung von USB aus muß das 0V Signal Empfänger/Dongle zueinander passen. Nur mal so als Anregung.

Ruedi schrieb:

Frage: Anschluss Donglestecker
- SvenR schreibt, dass 0Volt auf den mittleren Kontakt muss (#3349)

- Loisl schreibt, dass PLUS auf den mittleren Kontakt muss (#4019)

Was ist nun richtig - oder spielt es keine Rolle?

Ich habe es heute getestet: Ergebnis ist (beinahe) identisch!
Mit Fremdspeisung funktioniert beides problemlos.

Wenn Dongle und RSAT2 per USB gespeist werden, funktioniert beides nicht mehr.
Einziger Unterschied: bei Plus auf Mitte wird der Sender erkannt, aber keine Steuersignale
Bei Minus auf Mitte wird nicht mal ein Sender erkannt.
Ich vermute mal, dass PLUS auf Mitte die richtigere Variante ist, aber möglicherweise durch ne Brummschleife
oder ähnliches die Steuersignale so verfälscht werden dass nicht mehr geht.
Vielleicht kann das ja mal jemand mit einem Oszi verifizieren?

Hallo,
ich habe es schon vor längerer Zeit gemacht, die Stromversorgung habe ich in der Box des Dongles abgegriffen, die Seite von USB Stecker, da ist die 5V Spannung vom PC da. Buchse GR /FU habe ich in die Wand eingeklebt. Funktioniert absolut zuverlässig. Das Problem war das Eckige Loch in die Wand zu feilen und die Leitung vom Usb Kabel zu fischen. Ich habe das ältere Dongle bei dem neueren kenn ich die inneren Verhältnisse nicht.

Bild dazu

Bild Rsat am Phoenix Dongle


Gruß
Jan
