THEMA:

Trimmkanäle für Wingstabi 29 Jul 2017 10:50 #7

  • dvcam99
  • dvcam99s Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 84
  • Dank erhalten: 29
Hallo Jürgen,

im WingStabi müssen als erstes einmal Trimmkanäle festgelegt werden.
Ich lege mir die Trimmkanäle immer wie folgt fest:
Ch-14 Querruder
Ch-15 Höhenruder
Ch-16 Seitenruder

Die Anleitung vom WingStabi sagt auch wie die Trimmkanäle einzustellen sind.
Einfach einmal das aktuell Handbuch PDF zum WS durchschauen. Im Handbuch ist dies für die Multiplex PTX beschrieben. Ist aber analog für Jeti umzusetzen.

Im Jeti Sender sind dann die Digi Trimmungen wie schon weiter oben beschrieben einzurichten. Dies dann in der gleichen Reihenfolge für Ch 14-16.

Der Vorteil ist, Du kannst das Modell ganz normal trimmen. Die Trimmungen werden im WS erst ganz zum Schluss nach dem Gyro Processing zugemischt.

VG

Dirk

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Trimmkanäle für Wingstabi 29 Jul 2017 12:09 #8

  • dvcam99
  • dvcam99s Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 84
  • Dank erhalten: 29
Hallo Jürgen,

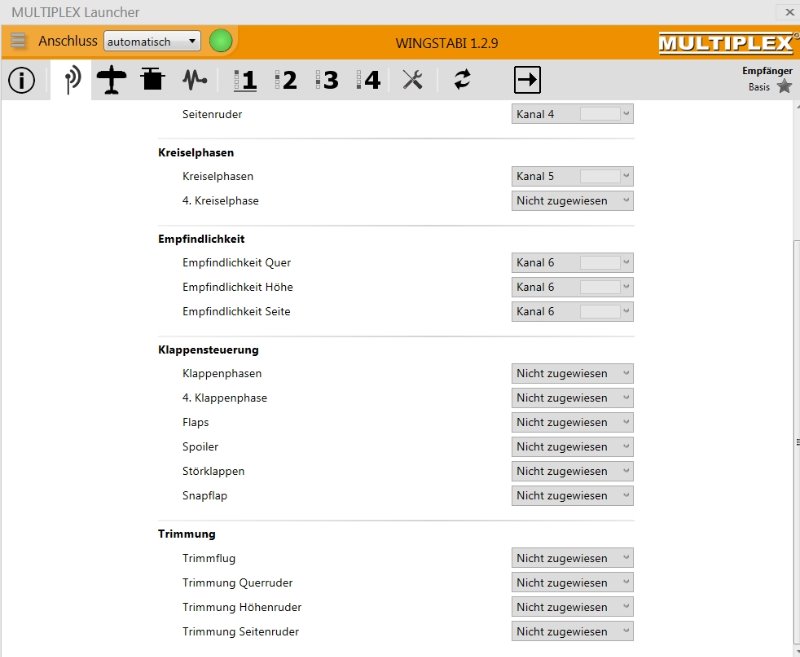

hier noch ein Screen-Shoot vom WS. Ganz unten auf dem Bild unter Trimmung legst Du die Trimmkanäle fest.



LG

Dirk
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Trimmkanäle für Wingstabi 29 Jul 2017 14:25 #9

  • juergenra
  • juergenras Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 159
  • Dank erhalten: 10
Servus Dirk,
klasse Beschreibung Danke

so habe ich es auch gemacht

Trimmkanäle auf Servozuordnung gelegt
Aktuelle Digitaltrimmung überschrieben mit meinen Kanälen
im MPX Launcher umgestellt wie Du es beschrieben hast

jetzt habe ich folgende Situation
wenn ich das Modell am Boden Trimme habe ich im Vergleich zu vorher fast keine Ruderbewegung ( beim Trimmen )
und
wenn ich die Mittenverstellung ändern möchte bewegt sich garnichts , ist das bei Dir auch so ?

Gruß
Jürgen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Trimmkanäle für Wingstabi 29 Jul 2017 18:43 #10

  • dvcam99
  • dvcam99s Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 84
  • Dank erhalten: 29
Hallo Jürgen,

ich kann das Thema gerade nicht nachstellen, ich habe heute Nachmittag meinen DS16 Sender an einen Kammeraden im Verein verkauft.

Die neue DC24 ist gerade bestellt worden !!:) "Freude schöner Götterfunke"

Bitte schau aber einmal ob die Servowege in den Sender Trimmkanälen voll "aufgedreht" sind!! (mehr als 100%)

Dann mal mit dem PC im WS Servomenü nachschauen wie groß die Ausschläge sind.

VG

Dirk
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Trimmkanäle für Wingstabi 30 Jul 2017 08:37 #11

  • juergenra
  • juergenras Avatar
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 159
  • Dank erhalten: 10
Hallo,
die Trimmschritte sind 2% und auf 100% eingestellt
wie hoch müssen diese verändert werden ?

komisch ist nur das ich die mittenposition nicht ändern kann

kenn evtl . ein anderer Wingstabi user mitschauen :-)

Gruß
Jürgen

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Trimmkanäle für Wingstabi 30 Jul 2017 09:04 #12

  • dvcam99
  • dvcam99s Avatar Autor
  • Offline
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 84
  • Dank erhalten: 29
Hallo Jürgen,

bitte schau einmal was beim WS und dem jeweiligen Trimmweg/Servoweg ankommt. Dies kannst Du Dir im WS mit dem PC anschauen.

Das sollte +-100% Weg bzw. ca. 1000uS bis 2000uS sein.

VG
Dirk
